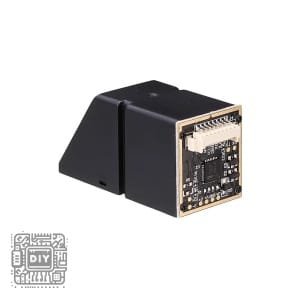

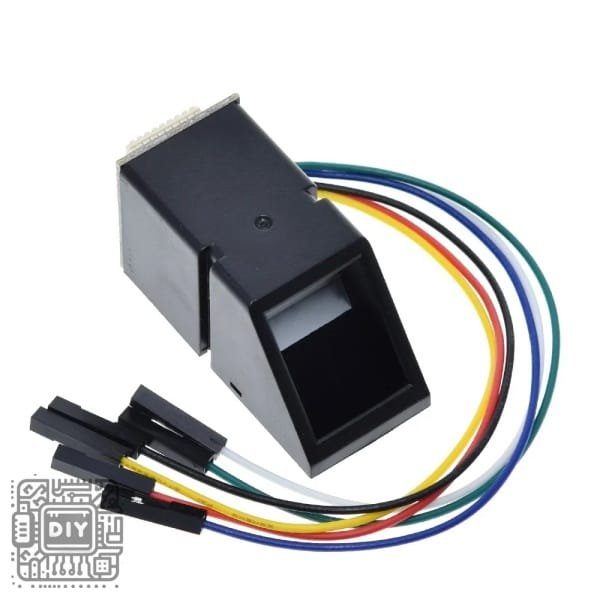

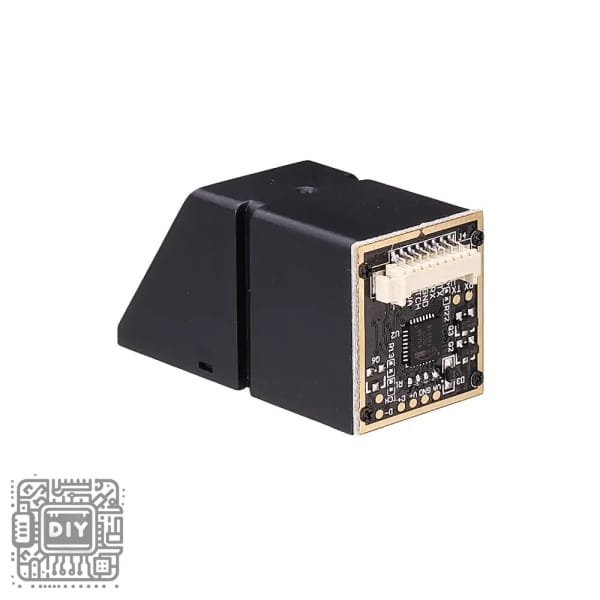

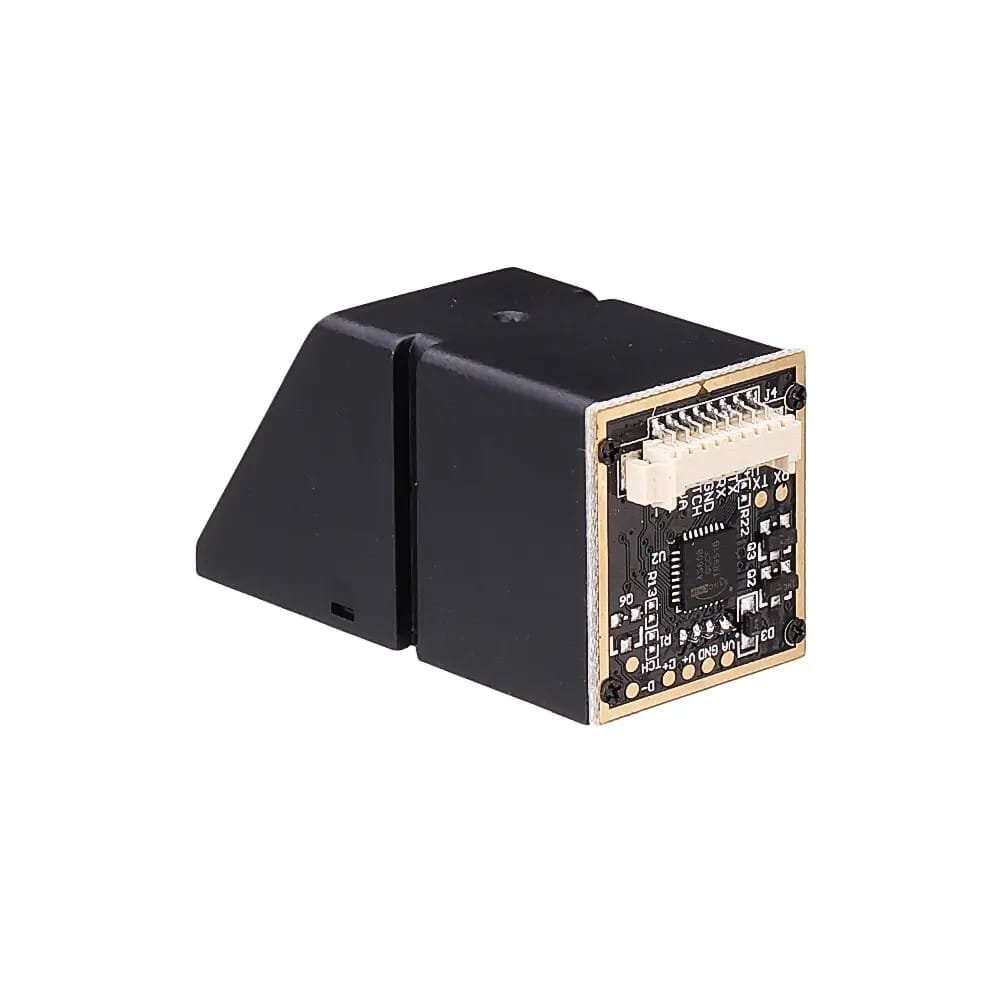

AS608 Optical Fingerprint Sensor Module

Description

Product Description:

Integrate advanced biometric security into your electronics projects with the AS608 Optical Fingerprint Sensor Module. This high-precision optical sensor captures fingerprint images with exceptional clarity, capable of storing up to 1000 fingerprints for access control, time attendance systems, smart locks, and secure device authentication. Featuring a simple UART (Serial) communication interface, it can be easily connected to microcontrollers like Arduino, ESP32, and STM32. The module comes with a powerful DSP chip for fast fingerprint processing, including enrollment, verification (1:1), and identification (1:N) searches. With its robust metal housing and included optical lens, it’s the perfect solution for building professional-grade security systems, DIY smart locks, and authentication projects.

Key Features:

• High-Capacity Storage: Can store up to 1000 individual fingerprint templates in its onboard memory.

• Fast & Accurate Recognition: Advanced optical sensor and DSP processor ensure quick and reliable fingerprint matching.

• Simple UART Interface: Easily connects to Arduino, ESP8266, ESP32, Raspberry Pi, and other microcontrollers using simple serial commands.

• Compact & Durable Design: Protected by a sturdy metal casing, making it suitable for both indoor and outdoor applications.

• Comprehensive Functionality: Supports fingerprint enrollment, deletion, verification (1:1), and search (1:N) modes with a high recognition speed.

Specifications:

• Sensor Type: Optical

• Chipset: AS608 + DSP Processor

• Fingerprint Capacity: Up to 1000 templates

• False Acceptance Rate (FAR): < 0.001%

• False Rejection Rate (FRR): < 0.1%

• Interface: UART TTL Serial (3.3V Logic Level)

• Baud Rate: 9600 bps default (configurable up to 115200 bps)

• Operating Voltage: DC 3.6V – 6.0V

• Current Draw: < 60mA (Typical during operation)

• Matching Time: < 0.3 seconds

• Storage Temperature: -40°C ~ +85°C

• Dimensions: Approx. 56mm x 20mm x 21mm

Package Content:
1 x AS608 Fingerprint Sensor Module
1 x 4-Pin JST Cable (or similar)

وصف المنتج:

ادمج أمانًا بيومتريًا متقدمًا في مشاريعك الإلكترونية مع وحدة مستشعر بصمة الإصبع البصرية AS608. يلتقط هذا المستشعر البصري عالي الدقة صور بصمات الأصابع بوضوح استثنائي، مع قدرة على تخزين ما يصل إلى 1000 بصمة لتطبيقات التحكم في الوصول، أنظمة الحضور والانصراف، الأقفال الذكية، والمصادقة الآمنة للأجهزة. يتميز بواجهة اتصال UART (مسلسل) بسيطة، يمكن توصيله بسهولة بوحدات التحكم الدقيقة مثل Arduino، ESP32، و STM32. تأتي الوحدة مع شريحة DSP قوية للمعالجة السريعة لبصمات الأصابع، بما في ذلك التسجيل، التحقق (1:1)، والبحث والتعرف (1:N). مع هيكلها المعدني المتين والعدسة البصرية المضمنة، إنها الحل المثالي لبناء أنظمة أمان احترافية، أقفال ذكية DIY، ومشاريع المصادقة.

الميزات الرئيسية:

• سعة تخزين عالية: يمكنها تخزين ما يصل إلى 1000 قالب بصمة في ذاكرتها الداخلية.

• تعرف سريع ودقيق: المستشعر البصري المتقدم ومعالج DSP يضمنان مطابقة بصمات الأصابع بسرعة وموثوقية.

• واجهة UART بسيطة: يتصل بسهولة بـ Arduino، ESP8266، ESP32، Raspberry Pi، ووحدات التحكم الدقيقة الأخرى باستخدام أوامر مسلسلة بسيطة.

• تصميم مضغوط ومتين: محمي بغلاف معدني متين، مما يجعله مناسبًا للتطبيقات الداخلية والخارجية.

• وظائف شاملة: يدعم تسجيل البصمات، الحذف، التحقق (1:1)، ووضع البحث (1:N) بسرعة تعرف عالية.

المواصفات:

• نوع المستشعر: بصري

• الشريحة: AS608 + معالج DSP

• سعة تخزين البصمات: حتى 1000 قالب

• معدل القبول الخاطئ (FAR): < 0.001%

• معدل الرفض الخاطئ (FRR): < 0.1%

• واجهة الاتصال: UART TTL مسلسل (جهد منطقي 3.3 فولت)

• سرعة النقل (Baud Rate): 9600 إطار في الثانية افتراضيًا (قابل للضبط حتى 115200)

• جهد التشغيل: 3.6 فولت – 6.0 فولت تيار مستمر

• الاستهلاك الحالي: < 60 مللي أمبير (نمطي أثناء التشغيل)

• زمن المطابقة: < 0.3 ثانية

• درجة حرارة التخزين: -40°C ~ +85°C

• الأبعاد: تقريبًا 56 مم x 20 مم x 21 مم

محتويات العلبة:
1 x وحدة مستشعر بصمة الإصبع AS608
1 x كابل JST 4-Pin (أو مشابه)
