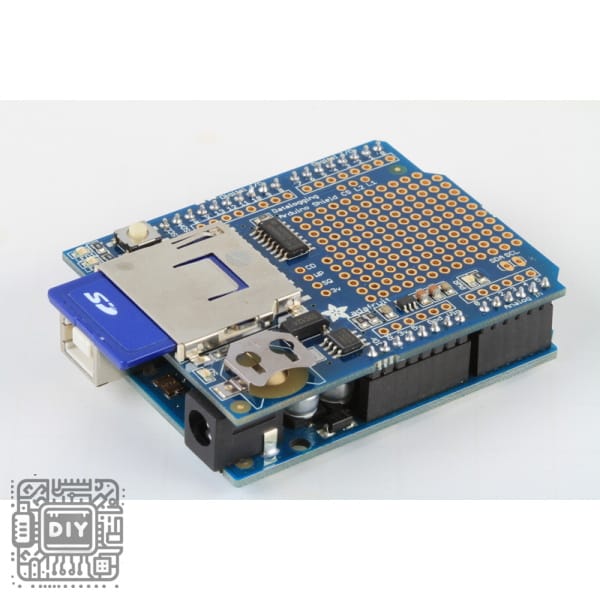

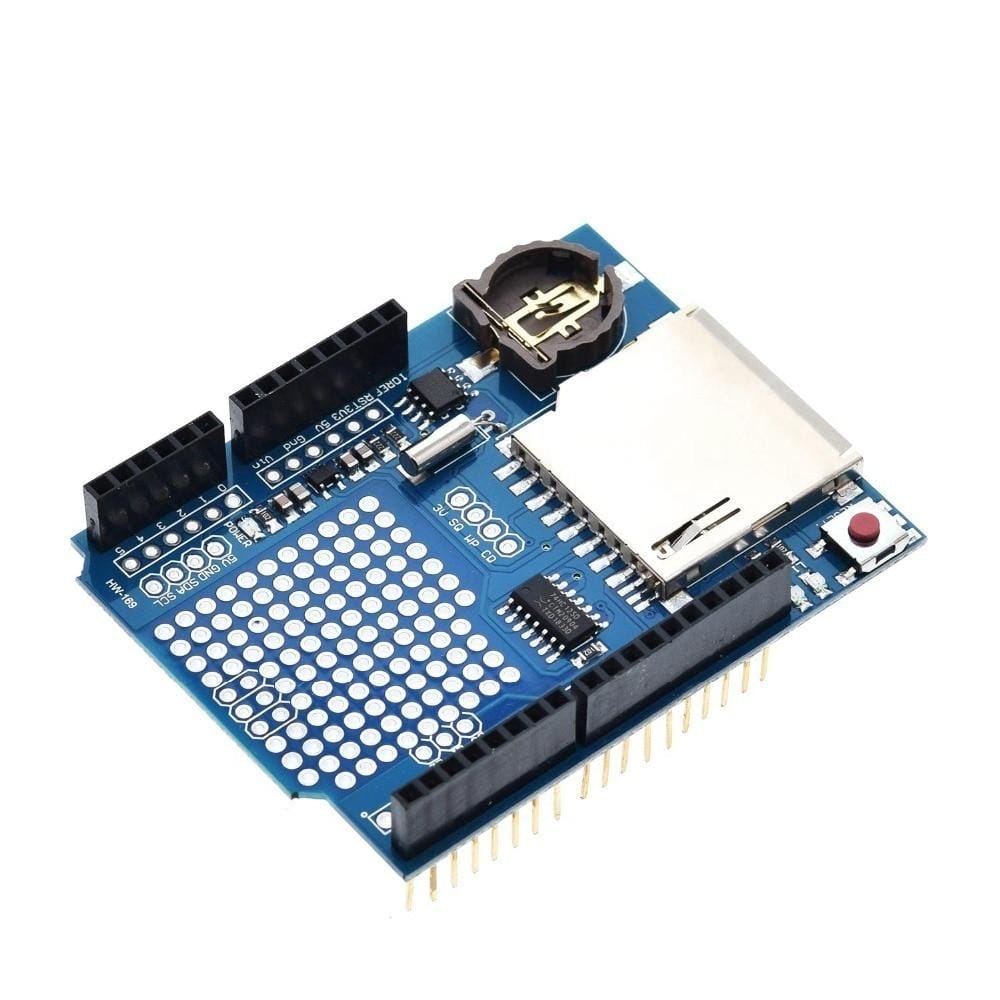

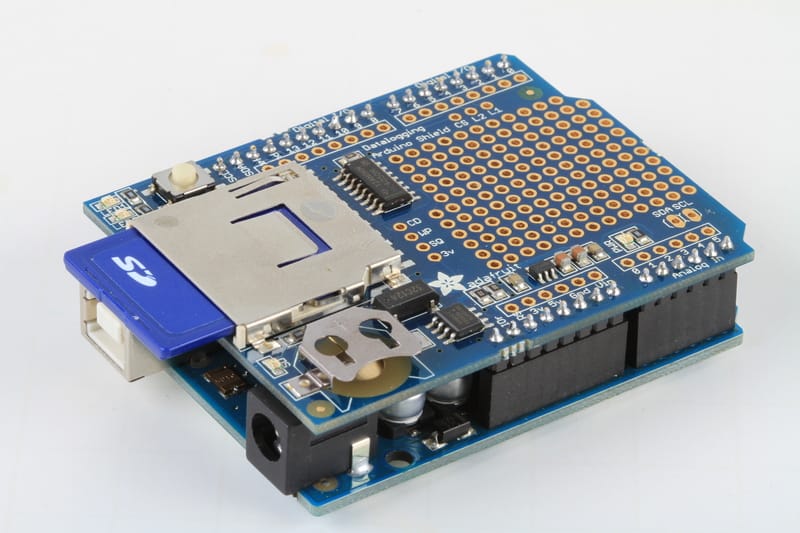

Data Logger Module Logging Recorder Shield V1.0 for Arduino with SD Card

Capture, store, and analyze sensor data with precision and ease using the Data Logger Shield for Arduino. This essential shield transforms your Arduino UNO, Mega, or Leonardo into a powerful, standalone data acquisition system by adding secure mass storage via a standard SD card slot.

Perfect for long-term environmental monitoring, scientific experiments, energy usage tracking, and IoT deployments, this module allows you to log timestamped readings from sensors (like temperature, humidity, pressure, or light) directly to a file on the SD card in common formats like .CSV or .TXT. The shield features an integrated Real-Time Clock (RTC) with a backup battery to ensure accurate timekeeping even when the main power is off, enabling precise time-stamping of every data point.

With its plug-and-play design that stacks directly onto your Arduino, this data logger is the reliable, professional solution for any project that requires unattended, persistent data recording.

Key Features & Benefits

Integrated SD Card Storage

Features a full-size SD card slot (supports SD, SDHC cards up to 32GB) for creating and writing data files directly, providing gigabytes of reliable, removable storage for long-duration logging projects.

Battery-Backed Real-Time Clock (RTC)

Includes a precise DS1307 RTC chip with a dedicated coin cell battery holder (for CR1220). This ensures the clock continues to run and maintains the correct date/time between power cycles, which is critical for accurate data timestamping.

Plug-and-Play Arduino Compatibility

Designed to match the exact footprint of the Arduino UNO R3 (and compatible with Mega, Leonardo), it stacks securely on top using the standard pin headers, requiring no complex wiring.

Easy-to-Use with Libraries

Fully compatible with the standard Arduino SD and RTClib libraries, allowing you to quickly set up file creation, data writing, and timekeeping functions with simple, well-documented example code.

Prototyping Area & Reset Control

Provides a generous prototyping area with standard 0.1″ grid holes for adding custom circuits or sensors directly to the shield. Also includes a jumper to optionally disable the onboard reset control for compatibility with certain sketches.

Technical Specifications

Storage & Timing

• Storage Interface: Standard Full-size SD Card Slot

• Supported Cards: SD, SDHC (FAT16/FAT32 format, typically up to 32GB)

• Real-Time Clock: DS1307 (or equivalent) with I2C interface

• RTC Backup Battery: CR1220 3V Coin Cell (not included)

• Timekeeping Accuracy: ±2ppm at 25°C (typical)

Compatibility & Connectivity

• Arduino Compatibility: UNO, Leonardo, Mega (with identical pin layout)

• Primary Communication: SPI (for SD card) and I2C (for RTC)

• Pin Usage:

  • SD Card uses Arduino pins 13 (SCK), 12 (MISO), 11 (MOSI), 4 (CS)

  • RTC uses I2C pins A4 (SDA) and A5 (SCL)

• Prototyping Area: Unpopulated grid with VCC, GND, and 5V rails

Physical & Power

• Dimensions: Matches standard Arduino UNO R3 footprint

• Power Source: Powered directly from the Arduino board (5V)

• On-board Components: SD card slot, RTC chip, battery holder, status LED, reset jumper

Package Contents

• 1 x Data Logger Shield V1.0 for Arduino (with SD Card Slot & RTC)

• (Note: SD Card, CR1220 battery, and Arduino board are NOT included.)

---
