Description

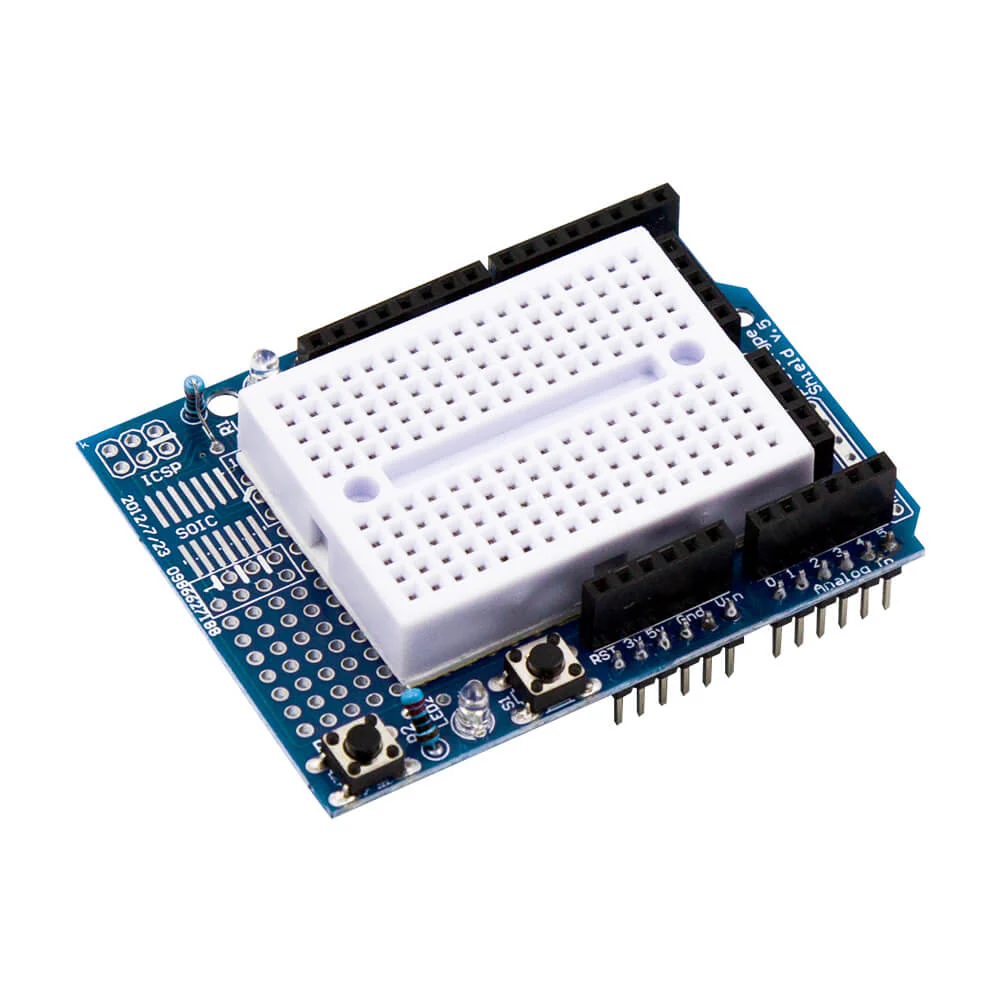

Arduino Prototype Shield – Solderable Prototyping Expansion Board with Mini Breadboard

Bridging the gap between temporary breadboarding and permanent circuit design, the Arduino Prototype Shield is the ultimate foundation for transforming your electronic concepts into reliable, professional-grade projects. This versatile shield stacks directly onto your Arduino Uno, Mega, or Leonardo, providing a robust, solderable prototyping area where you can permanently mount and connect custom components, sensors, ICs, and circuitry.

The included removable mini breadboard offers the flexibility for quick, temporary testing and modifications before committing to soldering. Featuring clearly labeled power rails (5V, 3.3V, GND) that run the length of the board and break out all Arduino I/O pins to accessible header rows, this shield streamlines the entire development process.

It is the indispensable tool for students, engineers, and hobbyists to build, test, and finalize everything from simple sensor interfaces to complex embedded systems with a clean, organized, and secure form factor.

Key Features & Benefits

Robust Solderable Prototyping Area

Features a large, high-quality PCB with a standard 0.1″ (2.54mm) grid of plated-through holes. This provides a durable, permanent base to solder your own components and create custom circuits directly on the shield.

Integrated Removable Mini Breadboard

Includes a high-quality, self-adhesive mini breadboard that can be attached to the prototyping area. Use it for temporary testing and prototyping, then easily remove it to make space for your final soldered circuit.

Organized Power Distribution & Pin Access

Equipped with clearly labeled, continuous power rails for 5V, 3.3V, and GND along both sides of the board. All Arduino digital and analog pins are broken out to two rows of female headers, providing easy and organized access for connecting wires and components.

Professional & Secure Form Factor

Designed to match the exact footprint of your Arduino, creating a single, integrated unit. This eliminates messy loose wires and breadboards, resulting in a professional, portable, and reliable final product.

Versatile Design for All Skill Levels

Perfect for both beginners learning circuit design and experienced makers creating final projects. It supports the entire workflow from initial concept on the breadboard to final soldered assembly.

Technical Specifications

Board Layout & Features

• Prototyping Area: Large FR-4 PCB with 0.1″ (2.54mm) grid of plated-through holes

• Power Rails: Two continuous +5V rails, two continuous +3.3V rails, and four GND rails (clearly labeled)

• Pin Access: Two rows of female headers breaking out all Arduino I/O pins (D0-D13, A0-A5, Power pins)

• Reset Button: Convenient onboard reset button

• LED Indicator: Power-on LED

Compatibility & Included Parts

• Arduino Compatibility: Uno, Leonardo, Mega (and boards with identical footprint)

• Included Breadboard: 1x Mini Solderless Breadboard (typically 170 tie-points, 30mm x 45mm)

• Breadboard Mounting: Self-adhesive backing or optional mounting with included nylon spacers/screws (varies by kit)

• Header Pins: Male and female headers are often included but may require soldering by the user.

Physical Specifications

• Dimensions: Matches standard Arduino Uno R3 footprint

• Board Thickness: Standard 1.6mm PCB

• Mounting: Uses standard Arduino mounting holes for a secure fit

Package Contents

• 1 x Arduino Prototype Shield PCB (compatible with Arduino Uno R3)

---

درع التجارب لأردوينو – لوحة توسيع للتجارب قابلة للحام مع لوحة تجارب صغيرة

لردم الفجوة بين التجارب المؤقتة على لوحة التجارب وتصميم الدوائر الدائم، يعد درع التجارب لأردوينو الأساس المطلق لتحويل مفاهيمك الإلكترونية إلى مشاريع موثوقة واحترافية المستوى. يتكدس هذا الدرع متعدد الاستخدامات مباشرة على أردوينو Uno أو Mega أو Leonardo الخاص بك، ويوفر منطقة تجارب قابلة للحام وقوية حيث يمكنك تركيب وتوصيل مكونات مخصصة ومستشعرات وشرائح ودوائر بشكل دائم. توفر لوحة التجارب المصغرة القابلة للإزالة المرفقة المرونة للاختبار والتعديلات المؤقتة السريعة قبل الالتزام باللحام. مع وجود قضبان طاقة موسومة بوضوح (5V، 3.3V، GND) تمتد على طول اللوحة وتوصيل جميع دبابيس الإدخال/الإخراج لأردوينو إلى صفوف رؤوس وصول سهلة، يبسط هذا الدرع عملية التطوير بأكملها. إنها الأداة التي لا غنى عنها للطلاب والمهندسين وهواة الإلكترونيات لبناء واختبار وإنجاز كل شيء من واجهات المستشعرات البسيطة إلى الأنظمة المضمنة المعقدة بشكل نظيم ومنظم وآمن.

الميزات والفوائد الرئيسية

منطقة تجارب قابلة للحام وقوية

تتميز بلوحة دائرة مطبوعة FR-4 كبيرة ذات شبكة قياسية 0.1 بوصة (2.54 مم) من الثقوب المطلية. يوفر هذا قاعدة دائمة ومتينة لحام مكوناتك الخاصة وإنشاء دوائر مخصصة مباشرة على الدرع.

لوحة تجارب مصغرة قابلة للإزالة ومدمجة

تتضمن لوحة تجارب مصغرة عالية الجودة ذاتية اللصق يمكن تثبيتها على منطقة التجارب. استخدمها للاختبار والتجارب المؤقتة، ثم أزلهم بسهولة لتوفير مساحة لدائرتك الملحومة النهائية.

توزيع طاقة منظم ووصول للدبابيس

مجهزة بقضبان طاقة مستمرة موسومة بوضوح لـ 5V، 3.3V، و GND على جانبي اللوحة. يتم توصيل جميع الدبابيس الرقمية والتناظرية لأردوينو إلى صفين من رؤوس التوصيل الأنثوية، مما يوفر وصولاً سهلاً ومنظماً لتوصيل الأسلاك والمكونات.

شكل احترافي وآمن

مصمم ليطابق البصمة المطابقة تمامًا لأردوينو الخاص بك، مما يخلق وحدة متكاملة واحدة. يلغي هذا الأسلاك الفضفاضة الفوضوية ولوحات التجارب، مما يؤدي إلى منتج نهائي احترافي ومحمول وموثوق.

تصميم متعدد الاستخدامات لجميع مستويات المهارة

مثالي للمبتدئين الذين يتعلمون تصميم الدوائر والصانعين ذوي الخبرة الذين يخلقون مشاريع نهائية. يدور سير العمل بأكمله من المفهوم الأولي على لوحة التجارب إلى التجميع الملحوم النهائي.

المواصفات الفنية

تخطيط اللوحة والميزات

• منطقة التجارب: لوحة دائرة مطبوعة FR-4 كبيرة بشبكة 0.1 بوصة (2.54 مم) من الثقوب المطلية

• قضبان الطاقة: قضبانان مستمران +5V، قضبانان مستمران +3.3V، وأربعة قضبان GND (موسومة بوضوح)

• الوصول للدبابيس: صفان من رؤوس التوصيل الأنثوية توصيل جميع دبابيس الإدخال/الإخراج لأردوينو (D0-D13, A0-A5, دبابيس الطاقة)

• زر إعادة التعيين: زر إعادة تعيين مريح على اللوحة

• مؤشر LED: مؤشر LED لتشغيل الطاقة

التوافق والأجزاء المرفقة

• التوافق مع أردوينو: Uno، Leonardo، Mega (واللوحات ذات البصمة المطابقة)

• لوحة التجارب المرفقة: 1 × لوحة تجارب مصغرة بدون لحام (عادةً 170 نقطة ربط، 30 مم × 45 مم)

• تركيب لوحة التجارب: ظهر ذاتي اللصق أو تركيب اختياري مع فواصل وبراغي نايلون مرفقة (يختلف حسب الطقم)

• رؤوس الدبابيس: غالباً ما تكون رؤوس توصيل ذكرية وأنثوية مرفقة ولكنها قد تتطلب لحامًا من قبل المستخدم.

الخصائص الفيزيائية

• الأبعاد: تطابق البصمة القياسية لأردوينو Uno R3

• سمك اللوحة: لوحة دائرة مطبوعة قياسية 1.6 مم

• طريقة التثبيت: يستخدم ثقوب التثبيت القياسية لأردوينو للحصول على تثبيت آمن

محتويات العلبة

• 1 × لوحة درع التجارب (متوافق مع أردوينو Uno R3)
