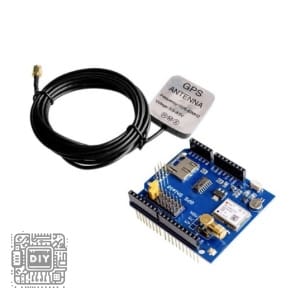

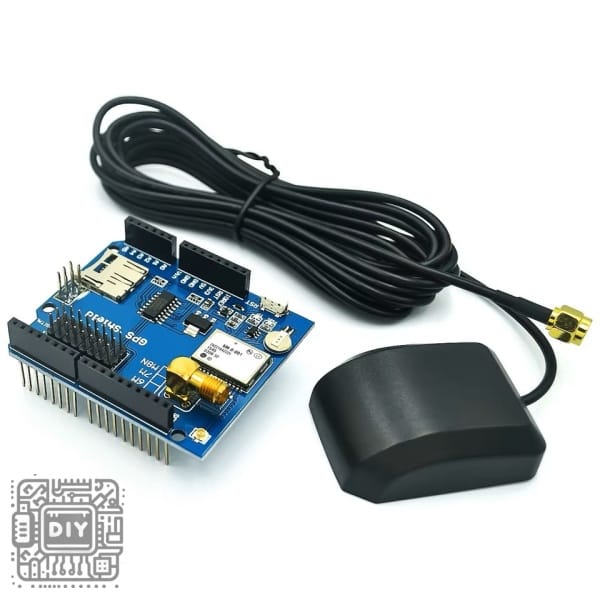

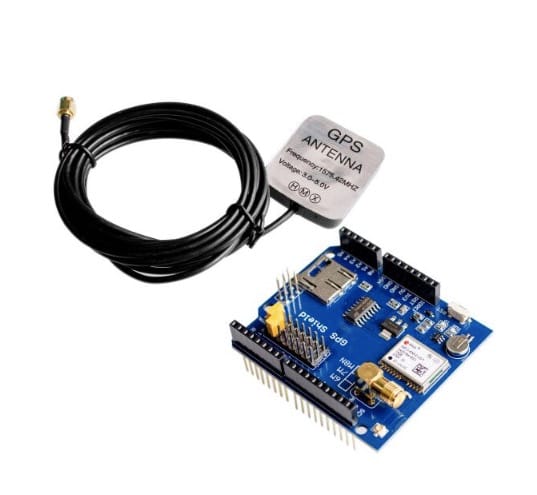

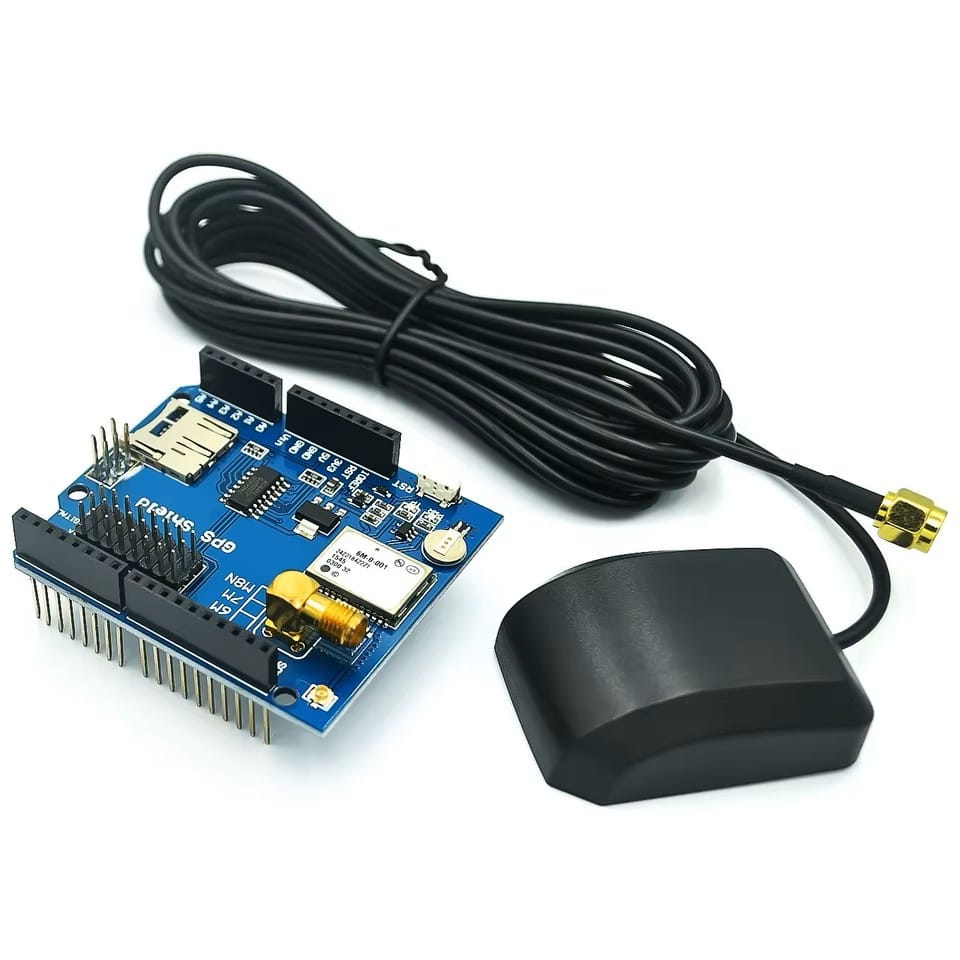

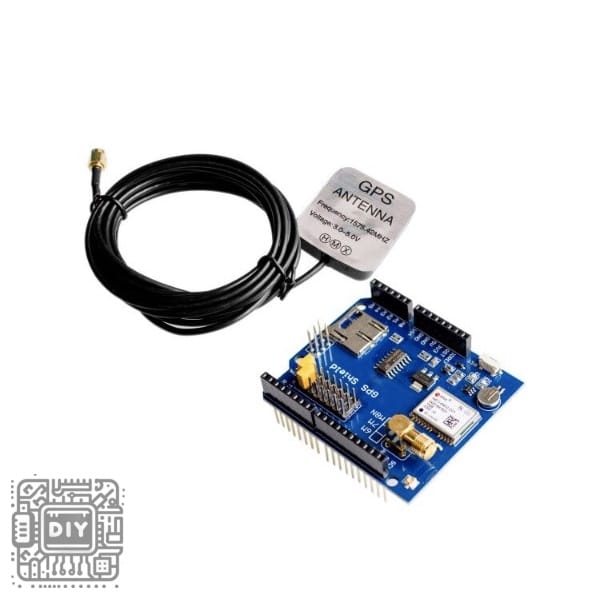

GPS Shield with SD Card Slot – NEO-6M GPS Logger Expansion Board for Arduino

Precisely track, log, and map location data with the all-in-one GPS Shield for Arduino. This powerful expansion board integrates a high-sensitivity u-blox NEO-6M GPS module with a full-size SD card slot, transforming your Arduino UNO R3 into a professional-grade GPS data logger and tracker.

Capture accurate real-time coordinates, speed, altitude, and time directly from satellites, and simultaneously record this valuable data to an SD card for long-term storage and later analysis.

Perfect for vehicle tracking, drone navigation, fieldwork, geocaching, and IoT location-based projects, the shield features a built-in backup battery for the GPS Shield module to maintain hot-start capability and faster satellite acquisition. With a dedicated EEPROM for configuration storage, an LED fix indicator, and a plug-and-play design that stacks directly onto your Arduino, this module offers a complete, reliable solution for any project requiring precise geospatial data logging.

Key Features & Benefits

High-Sensitivity u-blox GPS Shield Module

Features the industry-standard u-blox NEO-6M GPS receiver with 50 channels, offering high sensitivity (-161dBm) for reliable position fixes even in urban canyons or under light foliage, with 2.5m position accuracy.

Integrated SD Card Data Logging

Includes a standard SD card slot (supports up to 32GB SDHC cards) to create and save GPS Shield data logs (NMEA sentences or custom formatted .TXT/.CSV files) directly, enabling standalone, portable operation without a computer.

Battery Backup for Hot Starts

Equipped with a rechargeable backup battery for the GPS module. This maintains the almanac data in memory, allowing for significantly faster satellite lock (hot-start) on subsequent power-ups.

Plug-and-Play Arduino UNO R3 Design

Engineered to match the exact footprint of the Arduino UNO R3, stacking securely on top using pin headers. No complex wiring is needed—just connect the included active GPS antenna for optimal performance.

User-Friendly Status Indicators

Includes a flashing PPS (Pulse Per Second) LED that indicates GPS activity and a separate “Fix” LED that lights solid when a valid 3D satellite lock is achieved, providing clear visual status at a glance.

Technical Specifications

GPS Module Specifications

• GPS Receiver: u-blox NEO-6M

• Channels: 50 channels, UBX protocol

• Update Rate: 1Hz to 5Hz (typically 1Hz default)

• Position Accuracy: 2.5 meters (typical)

• Sensitivity: -161 dBm (acquisition), -157 dBm (tracking)

• Hot/Warm/Cold Start: <1s, <30s, <35s (with battery backup)

• Communication: UART TTL serial (default 9600 baud)

• Backup: Built-in rechargeable battery & EEPROM

Data Logging & Compatibility

• Storage: Full-size SD Card Slot (supports SD/SDHC, FAT16/FAT32)

• Arduino Compatibility: UNO R3 (and boards with identical pinout)

• Communication Pins:

  • GPS uses SoftwareSerial (default pins D2(RX), D3(TX)) or hardware serial via jumper

  • SD Card uses SPI (pins D11(MOSI), D12(MISO), D13(SCK), D4(CS))

• Antenna Connector: Active GPS antenna with IPX/U.FL to SMA connector included

Physical & Power

• Antenna Included: 25x25mm active patch antenna with 3-meter cable and SMA connector

• Indicators: PPS LED (flashes), Fix LED (steady on with lock)

• Power Supply: 5V from Arduino board

• Dimensions: Matches Arduino UNO R3 footprint

Package Contents

• 1 x GPS Shield with SD Card Slot (NEO-6M based)

• 1 x Active GPS Patch Antenna (with IPX/U.FL to SMA cable)

• (Note: SD Card and Arduino UNO R3 board are NOT included.)

---
