Description

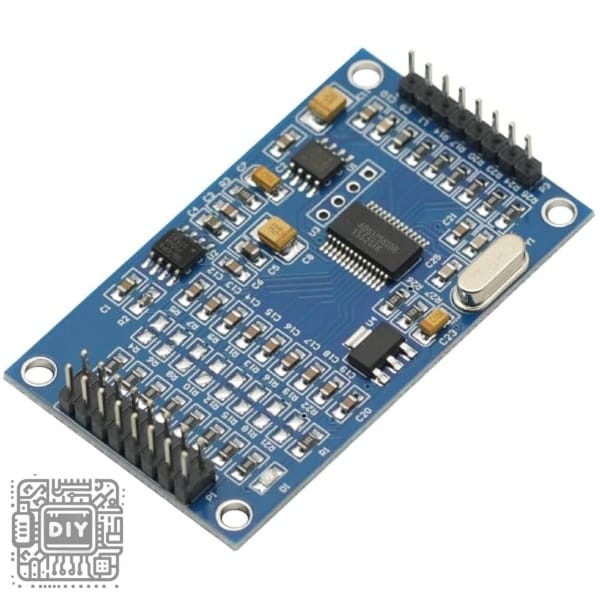

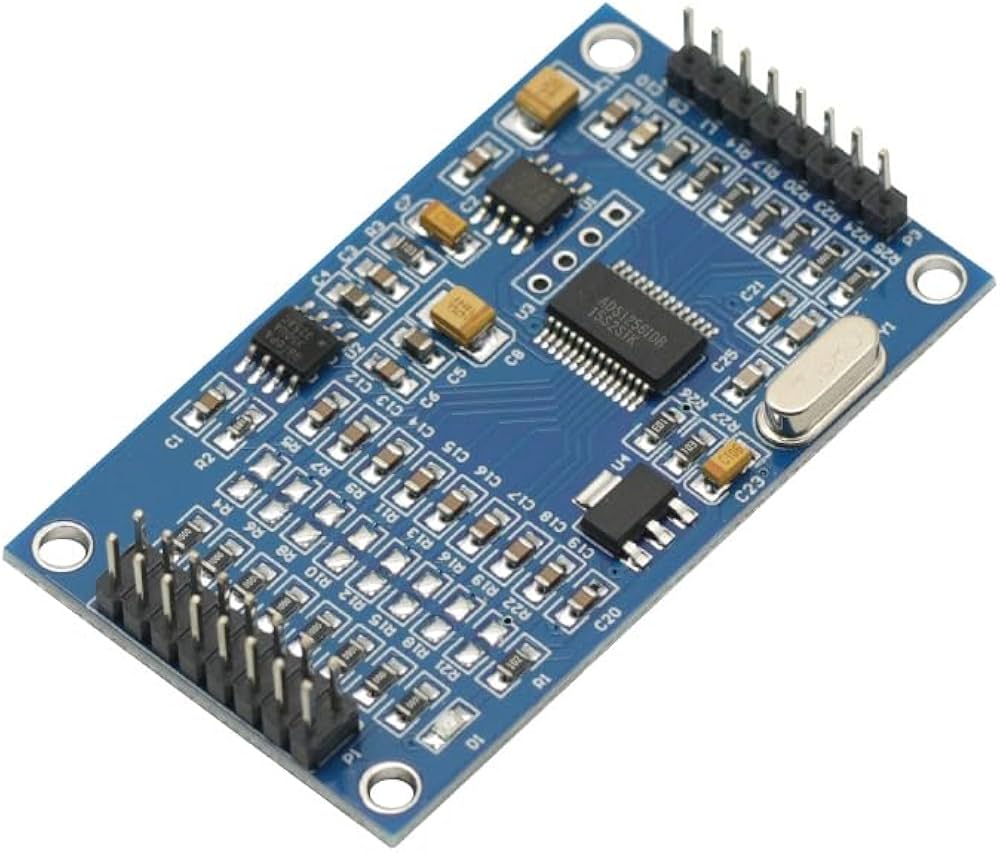

ADS1256 24 Bit 8 Channel ADC Module – High Precision ADC Acquisition Data Acquisition Card

Achieve professional-grade analog-to-digital conversion for your precision measurement applications with this ADS1256 24 Bit 8 Channel ADC Module, a high-resolution data acquisition card based on the Texas Instruments ADS1256 24-bit delta-sigma analog-to-digital converter. This module is designed for applications requiring extremely accurate and stable analog measurements, including industrial process control, scientific instrumentation, medical devices, weighing scales, and high-precision sensor interfaces.

The ADS1256 features a 24-bit resolution with a maximum sampling rate of 30,000 samples per second (30kSPS) and offers eight single-ended or four differential input channels. The integrated programmable gain amplifier (PGA) provides gains from 1 to 64, allowing you to measure small signals directly without external amplification. With its low-noise architecture and excellent linearity, this ADC module delivers outstanding performance for demanding measurement tasks.

Communication is handled via SPI, allowing easy interfacing with Arduino, STM32, ESP32, Raspberry Pi, and other microcontrollers. The module includes all necessary components including precision voltage reference, crystal oscillator, and decoupling capacitors, making it a complete, ready-to-use data acquisition solution. Whether you’re building a high-precision data logger, industrial sensor interface, or laboratory measurement system, this ADS1256 24-bit ADC module provides the accuracy and reliability you need.

Key Features

24-Bit High Resolution

Delivers true 24-bit resolution with low noise and excellent linearity, enabling measurement of extremely small voltage changes down to microvolt levels.

8 Analog Input Channels

Provides 8 single-ended inputs or 4 fully differential inputs, offering flexibility for connecting multiple sensors and measurement signals.

Programmable Gain Amplifier

Integrated PGA with selectable gains of 1, 2, 4, 8, 16, 32, and 64 allows direct measurement of small signals without external amplification.

High Sampling Rate

Capable of sampling at up to 30,000 samples per second (30kSPS), suitable for both slow and moderately fast measurement applications.

Low Noise Performance

Delta-sigma architecture with low-noise design ensures clean, accurate readings even at high gain settings.

SPI Digital Interface

Communicates via standard SPI protocol, compatible with Arduino, STM32, ESP32, Raspberry Pi, and virtually any microcontroller with SPI support.

Onboard Precision Reference

Includes a high-precision voltage reference and crystal oscillator for stable, accurate measurements without external components.

Flexible Input Configuration

Channels can be configured as single-ended or differential inputs, allowing you to optimize for your specific sensor and signal requirements.

Wide Voltage Compatibility

Operates from 5V DC, compatible with 5V systems, while the digital interface supports 3.3V and 5V logic with proper level shifting.

Complete Ready-to-Use Module

Fully assembled and tested board with all necessary components included, ready for integration into your projects.

Specifications

Pin Configuration

Wiring Diagram

Arduino Connection

ADS1256 Module          Arduino Uno
--------------          -----------
VCC            ----->    5V
GND            ----->    GND
SCK            ----->    Pin 13 (SCK)
MOSI           ----->    Pin 11 (MOSI)
MISO           ----->    Pin 12 (MISO)
CS             ----->    Pin 10
DRDY           ----->    Pin 9
RST            ----->    Pin 8

Raspberry Pi Connection

ADS1256 Module          Raspberry Pi
--------------          ------------
VCC            ----->    5V
GND            ----->    GND
SCK            ----->    GPIO11 (SCLK)
MOSI           ----->    GPIO10 (MOSI)
MISO           ----->    GPIO9 (MISO)
CS             ----->    GPIO8 (CE0)
DRDY           ----->    GPIO25 (configurable)
RST            ----->    GPIO24 (configurable)

Arduino Code Example

#include <SPI.h>

#define CS_PIN   10
#define DRDY_PIN 9
#define RST_PIN  8

void setup() {
  Serial.begin(115200);
  SPI.begin();
  pinMode(CS_PIN, OUTPUT);
  pinMode(DRDY_PIN, INPUT);
  pinMode(RST_PIN, OUTPUT);

  digitalWrite(CS_PIN, HIGH);
  digitalWrite(RST_PIN, HIGH);

  Serial.println("ADS1256 24-bit ADC Module Ready");
}

void loop() {
  // Wait for data ready
  while (digitalRead(DRDY_PIN) == HIGH);

  // Read channel 0
  digitalWrite(CS_PIN, LOW);
  // SPI communication code for ADS1256
  digitalWrite(CS_PIN, HIGH);

  // Convert raw value to voltage
  // Use ADS1256 library for complete functionality
  delay(1000);
}

Note: For complete code, use established libraries like “ADS1256” available in Arduino Library Manager.

Common Applications

• High-precision data acquisition systems

• Industrial process control and monitoring

• Scientific instrumentation

• Medical devices and patient monitoring

• Precision weighing scales and load cells

• Strain gauge and pressure sensor interfaces

• Thermocouple and RTD temperature measurement

• Battery monitoring and testing

• Environmental monitoring stations

• Laboratory test equipment

Package Contents

• 1 x ADS1256 24-Bit 8 Channel ADC Module

وحدة ADS1256 24 بت 8 قنوات ADC – بطاقة اكتساب بيانات عالية الدقة

حقق تحويلًا تماثليًا رقميًا بجودة احترافية لتطبيقات القياس الدقيقة الخاصة بك باستخدام وحدة ADS1256 24 بت 8 قنوات ADC، وهي بطاقة اكتساب بيانات عالية الدقة تعتمد على محول ADS1256 24 بت delta-sigma من Texas Instruments. تم تصميم هذه الوحدة للتطبيقات التي تتطلب قياسات تماثلية دقيقة للغاية ومستقرة، بما في ذلك التحكم في العمليات الصناعية والأجهزة العلمية والأجهزة الطبية وموازين الوزن وواجهات الاستشعار عالية الدقة.

يتميز ADS1256 بدقة 24 بت مع معدل أخذ عينات أقصى يصل إلى 30,000 عينة في الثانية ويوفر ثماني قنوات إدخال مفردة أو أربع قنوات تفاضلية. يوفر مضخم الكسب القابل للبرمجة المدمج كسبًا من 1 إلى 64، مما يسمح لك بقياس الإشارات الصغيرة مباشرة دون تضخيم خارجي. مع بنيته منخفضة الضوضاء وخطيته الممتازة، تقدم وحدة ADC هذه أداءً متميزًا لمهام القياس الصعبة.

يتم الاتصال عبر SPI، مما يسمح بالربط السهل مع Arduino و STM32 و ESP32 و Raspberry Pi والمتحكمات الدقيقة الأخرى. تتضمن الوحدة جميع المكونات الضرورية بما في ذلك مرجع جهد دقيق ومذبذب بلوري ومكثفات فصل، مما يجعلها حلاً كاملاً وجاهزًا للاستخدام لاكتساب البيانات. سواء كنت تبني مسجل بيانات عالي الدقة أو واجهة استشعار صناعية أو نظام قياس مختبري، فإن وحدة ADS1256 24 بت هذه توفر الدقة والموثوقية التي تحتاجها.

المميزات الرئيسية

دقة عالية 24 بت

توفر دقة حقيقية 24 بت مع ضوضاء منخفضة وخطية ممتازة، مما يتيح قياس تغيرات الجهد الصغيرة جدًا حتى مستويات الميكروفولت.

8 قنوات إدخال تماثلي

توفر 8 مداخل مفردة أو 4 مداخل تفاضلية كاملة، مما يوفر مرونة لتوصيل أجهزة استشعار وإشارات قياس متعددة.

مضخم كسب قابل للبرمجة

مضخم PGA مدمج مع كسب قابل للتحديد 1، 2، 4، 8، 16، 32، 64 يسمح بقياس مباشر للإشارات الصغيرة دون تضخيم خارجي.

معدل أخذ عينات عالي

قادر على أخذ عينات بمعدل يصل إلى 30,000 عينة في الثانية، مناسب لكل من تطبيقات القياس البطيئة والمتوسطة السرعة.

أداء ضوضاء منخفض

تضمن بنية delta-sigma مع تصميم منخفض الضوضاء قراءات نظيفة ودقيقة حتى عند إعدادات الكسب العالية.

واجهة SPI رقمية

يتواصل عبر بروتوكول SPI القياسي، متوافق مع Arduino و STM32 و ESP32 و Raspberry Pi وأي متحكم دقيق تقريبًا يدعم SPI.

مرجع دقيق على متن اللوحة

يتضمن مرجع جهد عالي الدقة ومذبذب بلوري لقياسات مستقرة ودقيقة دون مكونات خارجية.

تكوين إدخال مرن

يمكن تكوين القنوات كمداخل مفردة أو تفاضلية، مما يسمح لك بالتحسين لمتطلبات المستشعر والإشارة الخاصة بك.

توافق جهد واسع

يعمل من 5V DC، متوافق مع أنظمة 5V، بينما تدعم الواجهة الرقمية منطق 3.3V و 5V مع تحويل مستوى مناسب.

وحدة كاملة جاهزة للاستخدام

لوحة مجمعة بالكامل ومختبرة مع جميع المكونات الضرورية المضمنة، جاهزة للتكامل في مشاريعك.

المواصفات الفنية

تكوين الدبابيس

التطبيقات الشائعة

• أنظمة اكتساب البيانات عالية الدقة

• التحكم والمراقبة في العمليات الصناعية

• الأجهزة العلمية

• الأجهزة الطبية

• موازين الوزن الدقيقة

• واجهات أجهزة قياس الإجهاد والضغط

• قياس درجة الحرارة

• مراقبة البطارية

• محطات المراقبة البيئية

• معدات الاختبار المخبرية

محتويات العلبة

• 1 × وحدة ADS1256 24 بت 8 قنوات ADC
