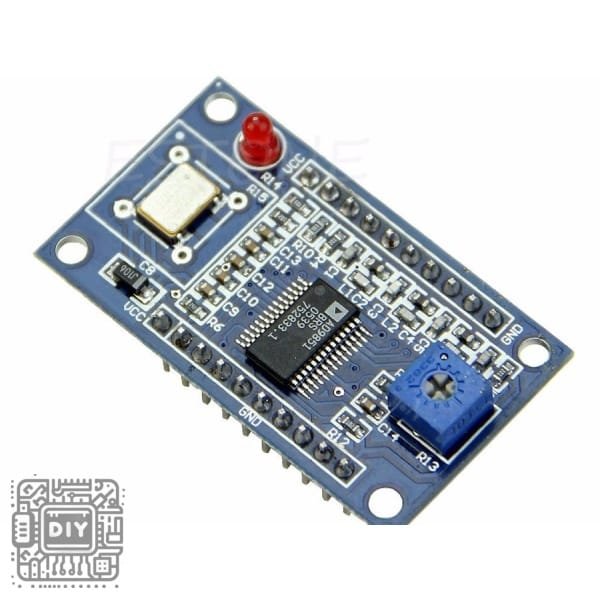

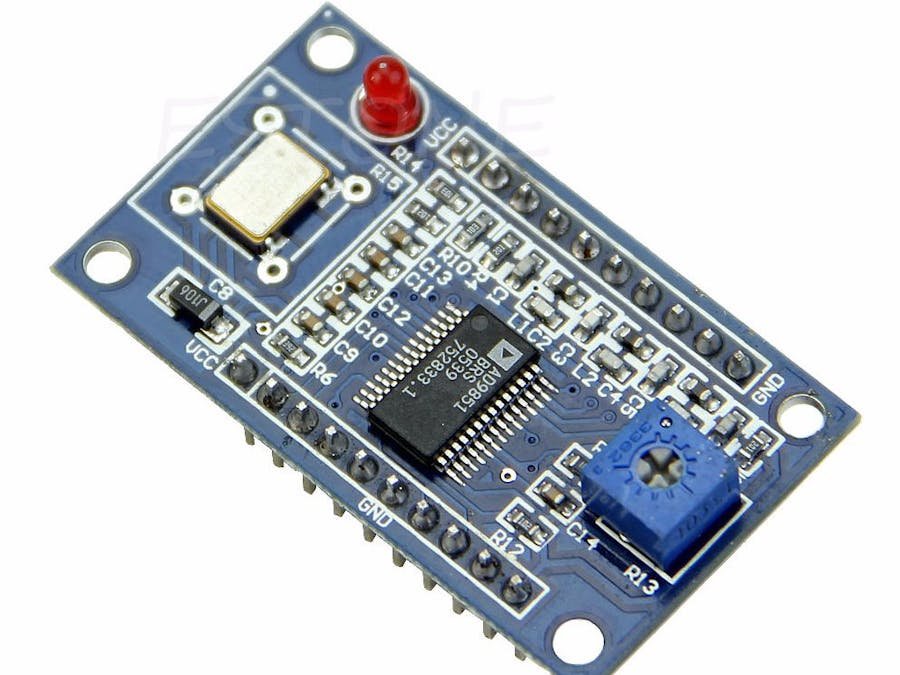

AD9851 DDS Signal Generator Module – Advanced Programmable Waveform Generator

Elevate your electronic design and testing capabilities with the high-performance AD9851 DDS Signal Generator Module. This sophisticated development board centers on the powerful Analog Devices AD9851 integrated circuit, delivering a complete and programmable Direct Digital Synthesis (DDS) solution.

It is engineered for demanding applications, providing engineers, researchers, and advanced hobbyists with the ability to generate exceptionally stable and precise sine and square wave signals with digital ease and superior phase noise performance. The AD9851 module excels in communication systems prototyping, high-speed digital clocking, precise instrument calibration, and advanced laboratory experiments where signal purity and programmability are paramount.

Its enhanced interface and control options offer greater flexibility than its predecessors, making it the premier choice for projects requiring robust, reliable, and feature-rich signal generation without the prohibitive cost of commercial equipment.

Key Features & Benefits

Superior Signal Purity & Speed

Leverages the advanced AD9851 IC for high-speed signal generation up to 180 MHz (with external clock) with excellent spectral purity and very low phase noise.

Flexible Clocking Options

Features an on-board 30 MHz oscillator but is designed to accept a wide range of external clock sources, allowing for customized frequency synthesis and higher output ranges.

Comprehensive Digital Control

Offers a versatile serial loading format for efficient microcontroller interfacing (e.g., Arduino, Raspberry Pi, STM32), enabling rapid frequency, phase, and amplitude modulation.

Dual Output Waveforms

Generates both a high-fidelity analog sine wave and a corresponding CMOS-level square wave output simultaneously, serving both analog and digital domain testing needs.

Integrated & Ready-to-Use Design

The module is fully populated with the AD9851, a high-speed comparator, filtering components, and voltage regulation, providing a complete signal source solution.

Technical Specifications

Core Specifications

• IC: Analog Devices AD9851

• Reference Clock: 30 MHz (Onboard Oscillator), accepts external clock input

• Output Frequency: 0 Hz to >70 MHz (with 30 MHz clock), up to 180 MHz with external clock

• Frequency Resolution: 32-bit tuning word for ultra-fine control

• Output Waveforms: Sine Wave and Square Wave (CMOS)

• Programming Interface: Serial (Standard & 2-wire)

• Supply Voltage: 5V DC

• Typical Operating Current: ~110 mA

Physical Attributes

• Board Dimensions: Approx. 50mm x 32mm

• Connector: Standard 2.54mm pin headers for power, control, and outputs

Package Contents

• 1 x AD9851 DDS Signal Generator Module

---

لوحة مولد الإشارة AD9851 DDS – مولد الموجبات المبرمج المتقدم

ارتقِ بقدراتك في التصميم والاختبار الإلكتروني مع لوحة مولد الإشارة AD9851 DDS عالية الأداء. ترتكز لوحة التطوير المتطورة هذه على الدائرة المتكاملة القوية AD9851 من Analog Devices، لتقدم حلاً كاملاً ومبرمجًا للتركيب الرقمي المباشر (DDS). تم هندستها للتطبيقات المتطلبة، حيث توفر للمهندسين والباحثين وهواة الإلكترونيات المتقدمين القدرة على توليد إشارات موجية جيبية ومربعة ذات استقرار ودقة استثنائيين بسهولة رقمية وأداء ضوضاء طور فائق. تتفوق لوحة AD9851 في تصميم نماذج أنظمة الاتصالات، وتوليد ساعات رقمية عالية السرعة، ومعايرة الأدوات الدقيقة، والتجارب المخبرية المتقدمة حيث تكون نقاء الإشارة وإمكانية البرمجة في غاية الأهمية. توفر واجهتها المحسنة وخيارات التحكم مرونة أكبر من الأجيال السابقة، مما يجعلها الخيار الأمثل للمشاريع التي تتطلب توليد إشارات قوية وموثوقة وغنية بالميزات دون تكلفة المعدات التجارية الباهظة.

الميزات والفوائد الرئيسية

نقاء إشارة وسرعة فائقان

يستفيد من شريحة AD9851 المتقدمة لتوليد إشارات عالية السرعة تصل إلى 180 ميجا هرتز (مع ساعة خارجية) مع نقاء طيفي ممتاز وضوضاء طور منخفضة جداً.

خيارات مرنة للتغذية بالساعة

يتميز بمولد ذبذبات داخلي 30 ميجا هرتز ولكنه مصمم ليقبل مجموعة واسعة من مصادر الساعة الخارجية، مما يسمح بتوليد تردد مخصص ونطاقات إخراج أعلى.

تحكم رقمي شامل

يقدم تنسيق تحميل تسلسلي متعدد الاستخدامات لواجهة متحكم دقيق فعالة (مثل Arduino، Raspberry Pi، STM32)، مما يتيح تعديل التردد والطور والسعة بسرعة.

موجات خرج مزدوجة

يولد موجة جيبية تناظرية عالية الدقة وموجة مربعة مقابلة بمستوى CMOS في وقت واحد، لخدمة احتياجات الاختبار في المجالين التناظري والرقمي.

تصميم متكامل وجاهز للاستخدام

اللوحة مجهزة بالكامل بشريحة AD9851، ومقارن عالي السرعة، ومكونات ترشيح، وتنظيم جهد، لتوفر حلاً كاملاً لمصدر الإشارة.

المواصفات الفنية

المواصفات الأساسية

• الشريحة: Analog Devices AD9851

• ساعة المرجع: 30 ميجا هرتز (مولد ذبذبات داخلي)، يقبل مدخلاً لساعة خارجية

• تردد الخرج: 0 هرتز إلى أكثر من 70 ميجا هرتز (مع ساعة 30 ميجا هرتز)، حتى 180 ميجا هرتز مع ساعة خارجية

• دقة التردد: كلمة ضبط 32-bit للتحكم الدقيق جداً

• أشكال الموجات الناتجة: موجة جيبية وموجة مربعة (CMOS)

• واجهة البرمجة: تسلسلي (قياسي و 2-سلك)

• جهد التغذية: 5 فولت تيار مستمر

• التيار التشغيلي النموذجي: ~110 مللي أمبير

الخصائص الفيزيائية

• أبعاد اللوحة: تقريبًا 50 ملم × 32 ملم

• الموصل: رؤوس دبابيس قياسية 2.54 ملم للطاقة والتحكم والمخرجات

محتويات العلبة

• 1 × لوحة مولد الإشارة AD9851 DDS
