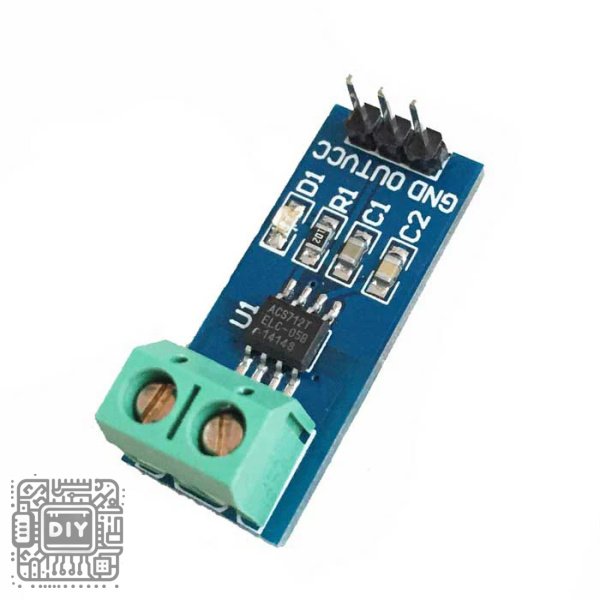

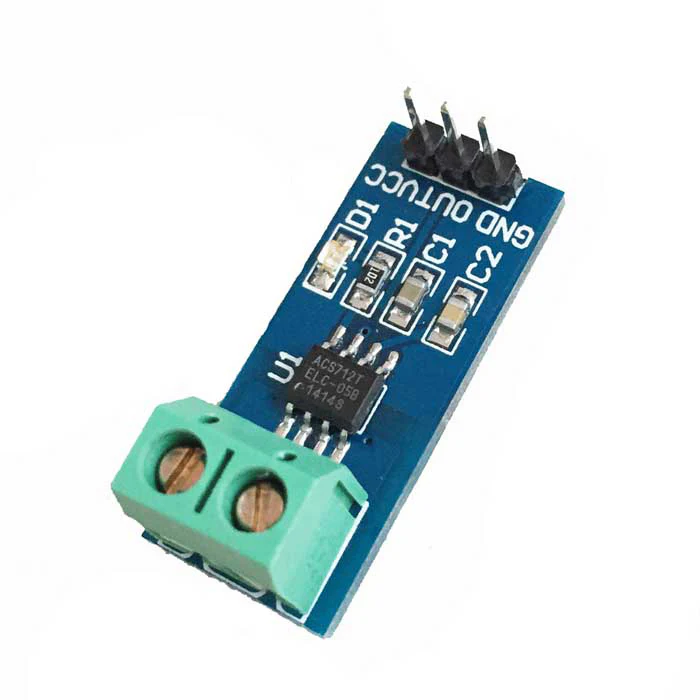

ACS712 20A Current Sensor Module – High-Capacity AC/DC Detection with Galvanic Isolation

Product Description

Tackle high-current measurement challenges with the ACS712 20A module, a robust, hall-effect-based linear current sensor engineered for demanding industrial and power monitoring applications. This advanced module utilizes the Allegro ACS712ELCTR-20A IC, specifically calibrated to deliver precise and reliable current sensing for applications requiring up to 20 Amps of continuous current. Employing sophisticated Hall-effect technology, the sensor accurately measures the magnetic field generated by current flowing through its low-resistance copper conduction path, converting it into an isolated, proportional voltage output. This design provides critical galvanic isolation (up to 2.1kV RMS) between the high-current path and the low-voltage sensor electronics, ensuring operational safety when monitoring motor drives, industrial equipment, solar inverters, and high-power energy systems. With its straightforward analog interface, this module seamlessly integrates with microcontrollers, providing a reliable and safe solution for high-current monitoring without the need for shunts or invasive measurement techniques.

Key Features

• High-Capacity Bi-Directional Sensing: Expertly measures both AC and DC currents up to ±20 Amps, making it an indispensable tool for high-power applications. The analog output voltage is centered at VCC/2 (typically 2.5V) and fluctuates linearly with current magnitude and direction, providing intuitive measurement of both positive and negative current flow.

• Robust Galvanic Isolation for Safety: Incorporates approximately 2.1kV RMS of electrical isolation, creating a vital safety barrier between your microcontroller and potentially dangerous high-current/high-voltage circuits. This feature is essential for developing safe monitoring systems for industrial machinery, electric vehicles, and power distribution units.

• Ultra-Low Power Loss Conductor: Features an exceptionally low 1.2mΩ internal conductor resistance, which minimizes voltage drop and power dissipation—a critical advantage when measuring high currents. This efficient design ensures the sensor introduces negligible impact on the system being monitored, even at its full 20A rating.

• Factory-Precision Calibration: The Allegro chip is meticulously factory-trimmed to provide a consistent sensitivity of 100mV/A for the 20A version. This high level of factory calibration guarantees accurate performance immediately upon implementation, saving valuable development time by eliminating complex calibration routines.

• Complete Ready-to-Use Module: Supplied as a fully assembled and tested module, inclusive of the ACS712 IC, power indicator LED, and noise-filtering capacitor. It delivers a stable, low-noise analog signal that connects directly to any microcontroller ADC, enabling rapid prototyping and integration into sophisticated energy management systems.

Technical Specifications

• Sensor IC: Allegro ACS712ELCTR-20A

• Current Measurement Range: ±20A

• Sensitivity: 100mV/A ±1.5%

• Supply Voltage (VCC): 4.5V to 5.5V DC

• Quiescent Output Voltage: VCC/2 (e.g., 2.5V @ 5V VCC)

• Internal Conductor Resistance: 1.2 mΩ

• Bandwidth: 80 kHz

• Isolation Voltage: 2.1 kV RMS

• Operating Temperature: -40°C to +85°C

• Module Interface: 3-pin header (VCC, OUT, GND)

Package Contents

• 1 x ACS712 20A Current Sensor Module

وحدة حساس التيار ACS712 20 أمبير – كشف عالي السعة لتيار AC/DC مع عزل كهربائي

وصف المنتج

الميزات الرئيسية

• استشعار عالي السعة وثنائي الاتجاه: يقيس بدقة كلاً من التيار المتردد (AC) والمستمر (DC) even تصل إلى ±20 أمبير، مما يجعله أداة لا غنى عنها للتطبيقات عالية الطاقة. يكون جهد الخرج التناظري في المنتصف عند VCC/2 (نموذجيًا 2.5 فولت) ويتقلب خطيًا مع حجم واتجاه التيار، providing قياسًا intuitive لسريان التيار الموجب والسلبي.

• عزل كهربائي قوي للسلامة: يدمج approximately 2.1 كيلو فولت من العزل الكهربائي، مما يخلق حاجز أمان حيوي between المتحكم الدقيق الخاص بك والدوائر عالية التيار/الجهد المحتمل خطورتها. هذه الميزة ضرورية لتطوير أنظمة مراقبة آمنة for الآلات الصناعية والمركبات الكهربائية ووحدات توزيع الطاقة.

• موصل ذو فقد طاقة منخفض جدًا: يتميز بمقاومة موصل داخلي منخفضة جدًا تبلغ 1.2 ملي أوم، مما يقلل من هبوط الجهد وتشتت الطاقة—ميزة حرجة when قياس التيارات العالية. يضمن هذا التصميم الفعال أن الحساس يقدم تأثيرًا ضئيلاً on النظام الذي تتم مراقبته، even عند التصنيف الكامل 20 أمبير.

• معايرة دقيقة في المصنع: الشريحة معايره بدقة في المصنع لتوفير حساسية consistent 100 ملي فولت/أمبير للإصدار 20 أمبير. يضمن هذا المستوى العالي من المعايرة في المصنع أداءً دقيقًا immediately upon التنفيذ، مما يوفر وقت تطوير قيم by إلغاء إجراءات المعايرة المعقدة.

• وحدة كاملة جاهزة للاستخدام: يتم توريدها كوحدة مجمعة وتم اختبارها بالكامل، تتضمن شريحة ACS712، ومصباح مؤشر الطاقة، ومكثف ترشيح الضوضاء. تقدم إشارة تناظرية stable منخفضة الضوضاء تتصل directly بأي ADC خاص بالمتحكم الدقيق، مما يمكن النمذجة السريعة والتكامل في أنظمة إدارة الطاقة المتطورة.

المواصفات الفنية

• شريحة الاستشعار: Allegro ACS712ELCTR-20A

• نطاق قياس التيار: ±20 أمبير

• الحساسية: 100 ملي فولت/أمبير ±1.5%

• جهد التغذية (VCC): 4.5 فولت إلى 5.5 فولت DC

• جهد الخرج في وضع السكون: VCC/2 (e.g., 2.5 فولت @ 5 فولت VCC)

• مقاومة الموصل الداخلي: 1.2 ملي أوم

• عرض النطاق الترددي: 80 كيلو هرتز

• جهد العزل: 2.1 كيلو فولت

• درجة حرارة التشغيل: -40°C إلى +85°C

• واجهة الوحدة: رأس 3 دبابيس (VCC, OUT, GND)

محتويات العلبة

• 1 × وحدة حساس التيار ACS712 20 أمبير
