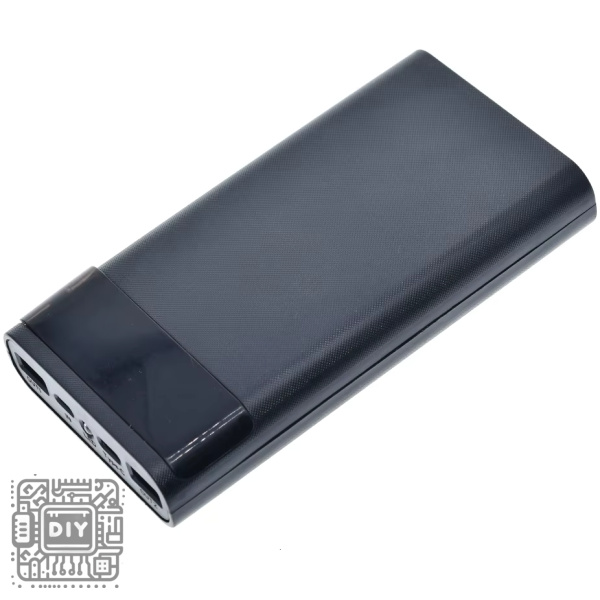

Portable 5V 6×18650 Power Bank Battery Box Shell Case – DIY Type-C Micro USB Fast Charging Mobile Phone Charger Box

Build your own high-capacity, custom portable power bank with this 6×18650 Power Bank Battery Box Shell Case, a complete enclosure kit designed for DIY enthusiasts who want to create a powerful, reliable mobile charger using their own 18650 lithium batteries. This sturdy plastic case holds up to six 18650 cells (3.7V each) in a 3S2P configuration, delivering a massive battery capacity capable of charging smartphones, tablets, and other USB devices multiple times on a single charge . The case includes a pre-installed power bank circuit board with dual USB output ports and supports both Type-C and Micro USB fast charging inputs .

The integrated power bank module features a 5V regulated output with a maximum total output current of up to 2.1A or more (depending on the specific board version), capable of charging two devices simultaneously . The board supports 5V input charging via either Type-C or Micro USB ports, with charging currents up to 2A for faster replenishment of the 18650 battery pack . The module includes essential protection features such as overcharge protection, over-discharge protection, overcurrent protection, and short circuit protection, ensuring safe operation of your DIY power bank .

The case is designed for easy assembly with pre-drilled mounting holes and screw terminals or solder pads for connecting the battery cells. The battery compartment accommodates six unprotected 18650 cells (flat-top or button-top) arranged in parallel-series configuration . LED indicators on the circuit board display the remaining battery level and charging status, while a built-in flashlight (on some versions) adds practical utility . Whether you’re a maker building a high-capacity power bank for camping, an emergency backup for home use, or a portable charger for your electronics projects, this DIY battery box kit provides the perfect foundation for your custom power solution .

Key Features

6×18650 High Capacity Design

Holds up to six standard 18650 lithium-ion cells (3.7V each), providing massive battery capacity for extended device charging . Typical total capacity ranges from 12000mAh to 30000mAh depending on cell selection .

Dual Fast Charging Inputs

Supports both USB Type-C and Micro USB input ports for charging the power bank itself, offering flexibility with different charging cables and power sources .

Dual USB Output Ports

Two USB-A output ports allow simultaneous charging of two devices (phones, tablets, Bluetooth speakers, etc.), with total output current up to 2.1A .

5V Regulated Output

Provides stable 5V DC output suitable for charging virtually all USB-powered devices, including smartphones, tablets, cameras, GPS units, and portable gaming devices .

3S2P Battery Configuration

Optimized for six 18650 cells in a 3-series, 2-parallel configuration, delivering approximately 11.1V nominal battery voltage stepped down to regulated 5V output .

Built-in Protection Circuitry

Onboard protection includes overcharge protection, over-discharge protection, overcurrent protection, and short circuit protection for safe battery management .

LED Battery Level Indicators

LED indicators display the remaining battery capacity (typically 4 LEDs: 25%, 50%, 75%, 100%) and charging status .

Easy DIY Assembly

Simple assembly with screw terminals or solder pads for battery connections, plus a screw-closed case that requires no special tools for final assembly .

Flashlight Function (Select Models)

Some versions include a built-in high-brightness LED flashlight activated by a long press of the power button, adding practical utility for camping and emergencies .

Portable and Rugged Design

Compact, lightweight ABS plastic case with ergonomic shape fits easily in bags or pockets, protecting internal batteries and electronics from impacts .

Specifications

Pin Configuration

Battery Connection (Solder Pads or Screw Terminals)

Note: Some simpler boards may use parallel-only configuration with only B+ and B- terminals.

3S2P Battery Wiring (Six Cells)

Parallel Group 1 (Cells 1 & 4):  Cell 1 (+) ──┬── Cell 4 (+) ──► B+ (after series)
                                 Cell 1 (-) ──┼── Cell 4 (-) ──► B1
                                                              │
Parallel Group 2 (Cells 2 & 5):  Cell 2 (+) ──┼── Cell 5 (+) ◄┘
                                 Cell 2 (-) ──┼── Cell 5 (-) ──► B1 (after series)
                                                              │
Parallel Group 3 (Cells 3 & 6):  Cell 3 (+) ──┼── Cell 6 (+) ◄┘
                                 Cell 3 (-) ──┴── Cell 6 (-) ──► B-

Assembly Instructions

Step 1: Gather Required Materials

• 6x 18650 lithium-ion cells (unprotected, same brand/capacity recommended)

• Power bank case kit (includes PCB and enclosure)

• Soldering iron and solder (for solder-type boards)

• Small screwdriver (for screw-type boards)

• Multimeter (for testing)

• Battery insulator rings (if not pre-installed on cells)

Step 2: Prepare the Batteries

• Ensure all 6 cells have similar voltage (recommended: within 0.1V of each other)

• Use cells with the same capacity, brand, and age for optimal performance

• Check that cells are 65mm length (standard 18650)

• Apply insulator rings to cell positive terminals if not already present

Step 3: Connect Batteries According to Diagram

For 3S2P Configuration (Series-Parallel):

• Connect Cells 1, 2, 3 in series, and Cells 4, 5, 6 in parallel with the first group

• Follow the wiring diagram carefully

• Use thick wire (18-20 AWG) for main power connections

• Double-check polarity before soldering or tightening screws

Step 4: Install PCB and Connect Battery Pack

• Place the PCB into the case

• Connect B+ to battery pack positive

• Connect B- to battery pack negative

• For boards with balance connection (B1), connect to the junction between series groups

• Verify all connections are secure and properly insulated

Step 5: Test Before Closing

• Connect a USB charger to the input port – verify charging LED lights

• Press the power button – check that output LEDs illuminate

• Connect a phone or USB tester to output – verify 5V output

• Check battery level indicator functionality

Step 6: Close the Case

• Carefully place the battery pack into the battery compartment

• Ensure wires are not pinched by case edges

• Close the case and secure with screws

• Test again after final assembly

LED Indicator Functions

Common Applications

• High-capacity travel power bank for smartphones and tablets

• Emergency backup power for home use during outages

• Camping and outdoor adventure power source

• DIY portable charger for Raspberry Pi and Arduino projects

• Power supply for portable speakers, fans, and lights

• Field power for photography equipment (cameras, drones)

• Remote monitoring station power

• Educational electronics projects

Important Usage Notes

• Use only high-quality, genuine 18650 cells from reputable brands (Samsung, LG, Panasonic, Sony, Molicel)

• Do not mix cells with different capacities, brands, or ages

• Ensure all cells are at the same voltage (±0.1V) before assembly

• Use unprotected cells (without built-in protection PCB) as the case PCB provides protection

• Do not exceed recommended charging current

• Do not disassemble or short-circuit battery pack

• Store in a cool, dry place when not in use

• The case is not waterproof; protect from moisture and rain

• For maximum battery life, recharge before the battery drops below 20%

Package Contents

• 1 x Power Bank Case Shell (top and bottom)

• 1 x Power Bank PCB with USB ports

علبة بنك طاقة محمول 5V 6×18650 – صندوق شاحن هاتف محمول DIY مع شحن سريع Type-C و Micro USB

ابنِ بنك طاقة محمول عالي السعة ومخصص باستخدام علبة بنك طاقة 6×18650، وهي مجموعة غلاف كاملة مصممة لعشاق DIY الذين يرغبون في إنشاء شاحن محمول قوي وموثوق باستخدام بطاريات 18650 الخاصة بهم. تحتوي هذه العلبة البلاستيكية المتينة على ما يصل إلى ست خلايا 18650 في تكوين 3S2P، مما يوفر سعة بطارية هائلة قادرة على شحن الهواتف الذكية والأجهزة اللوحية والأجهزة USB الأخرى عدة مرات بشحنة واحدة . تتضمن العلبة لوحة دائرة بنك طاقة مثبتة مسبقًا مع منفذي خرج USB وتدعم كلاً من مدخلات الشحن السريع Type-C و Micro USB .

تتميز وحدة بنك الطاقة المدمجة بخرج 5V منظم بتيار خرج إجمالي أقصى يصل إلى 2.1 أمبير، قادرة على شحن جهازين في وقت واحد . تدعم اللوحة شحن 5V عبر منافذ Type-C أو Micro USB، مع تيارات شحن تصل إلى 2A لإعادة شحن سريع لحزمة بطارية 18650 . تتضمن الوحدة ميزات حماية أساسية مثل الحماية من الشحن الزائد والتفريغ الزائد والتيار الزائد والدائرة القصيرة، مما يضمن تشغيلًا آمنًا لبنك الطاقة DIY الخاص بك .

تم تصميم العلبة لسهولة التجميع مع فتحات تثبيت محفورة مسبقًا وأطراف لولبية أو وسادات لحام لتوصيل خلايا البطارية. تستوعب حجرة البطارية ست خلايا 18650 غير محمية في تكوين متوازي تسلسلي . تعرض مؤشرات LED الموجودة على لوحة الدائرة مستوى البطارية المتبقي وحالة الشحن، بينما يضيف مصباح يدوي مدمج فائدة عملية . سواء كنت صانعًا يبني بنك طاقة عالي السعة للتخييم أو طاقة احتياطية للطوارئ للاستخدام المنزلي أو شاحنًا محمولاً لمشاريع الإلكترونيات الخاصة بك، فإن طقم علبة البطارية DIY هذا يوفر الأساس المثالي لحل الطاقة المخصص الخاص بك .

المميزات الرئيسية

تصميم عالي السعة 6×18650

تحتوي على ما يصل إلى ست خلايا 18650 قياسية، مما يوفر سعة بطارية هائلة لشحن الأجهزة لفترات طويلة .

مدخلات شحن سريع مزدوجة

تدعم كلاً من منافذ الإدخال USB Type-C و Micro USB لشحن بنك الطاقة نفسه، مما يوفر مرونة مع كابلات ومصادر طاقة مختلفة .

منفذا خرج USB مزدوجان

يسمح منفذا USB-A بشحن جهازين في وقت واحد، مع تيار خرج إجمالي يصل إلى 2.1 أمبير .

خرج 5V منظم

يوفر خرج 5V تيار مستمر ثابت مناسب لشحن جميع الأجهزة التي تعمل بالطاقة USB تقريبًا .

تكوين بطارية 3S2P

محسن لست خلايا 18650، مما يوفر جهد بطارية اسمي مناسب يتم تنزيله إلى خرج 5V منظم .

دائرة حماية مدمجة

تشمل الحماية المدمجة حماية من الشحن الزائد والتفريغ الزائد والتيار الزائد والدائرة القصيرة لإدارة آمنة للبطارية .

مؤشرات LED لمستوى البطارية

تعرض مؤشرات LED مستوى البطارية المتبقي وحالة الشحن .

تجميع DIY سهل

تجميع بسيط مع أطراف لولبية أو وسادات لحام لتوصيلات البطارية .

وظيفة مصباح يدوي (بعض الموديلات)

تتضمن بعض الإصدارات مصباح LED عالي السطوع يعمل بالضغط المطول على زر الطاقة .

تصميم محمول ومتين

علبة بلاستيك ABS مضغوطة وخفيفة الوزن تحمي البطاريات الداخلية والإلكترونيات من الصدمات .

المواصفات الفنية

تعليمات التجميع

الخطوة 1: جمع المواد المطلوبة

• 6 × خلايا 18650 ليثيوم أيون

• طقم علبة بنك الطاقة

• مكواة لحام ولحام

• مفك براغي صغير

• مقياس متعدد

الخطوة 2: تحضير البطاريات

• تأكد من أن جميع الخلايا الست لها جهد مماثل

• استخدم خلايا من نفس السعة والعلامة التجارية والعمر

الخطوة 3: توصيل البطاريات

• اتبع مخطط الأسلاك بعناية

• استخدم سلكًا سميكًا لتوصيلات الطاقة الرئيسية

• تحقق من القطبية قبل اللحام

الخطوة 4: تركيب PCB وتوصيل حزمة البطارية

• قم بتوصيل B+ بالموجب، B- بالسالب

• تحقق من أن جميع التوصيلات آمنة

الخطوة 5: الاختبار قبل الإغلاق

• قم بتوصيل شاحن USB – تحقق من إضاءة LED الشحن

• اضغط على زر الطاقة – تحقق من إضاءة LED الخرج

• قم بتوصيل هاتف للتحقق من خرج 5V

الخطوة 6: إغلاق العلبة

• ضع حزمة البطارية بعناية في حجرة البطارية

• أغلق العلبة وثبتها بالبراغي

التطبيقات الشائعة

• بنك طاقة سفر عالي السعة للهواتف الذكية والأجهزة اللوحية

• طاقة احتياطية للطوارئ للاستخدام المنزلي

• مصدر طاقة للتخييم والمغامرات الخارجية

• شاحن محمول DIY لمشاريع Raspberry Pi و Arduino

• مصدر طاقة للمعدات الميدانية للتصوير الفوتوغرافي

• مشاريع الإلكترونيات التعليمية

ملاحظات استخدام مهمة

• استخدم فقط خلايا 18650 عالية الجودة وأصلية من علامات تجارية موثوقة

• لا تخلط خلايا ذات سعات أو علامات تجارية أو أعمار مختلفة

• استخدم خلايا غير محمية لأن لوحة PCB توفر الحماية

• قم بالتخزين في مكان بارد وجاف عند عدم الاستخدام

محتويات العلبة

• 1 × غلاف علبة بنك طاقة (علوي وسفلي)

• 1 × لوحة PCB بنك طاقة مع منافذ USB
