Universal 6 Pin DPDT ON-OFF-ON Rocker Switch – AC 250V/10A 125V/15A for Car Boat Power Window Sunroofs

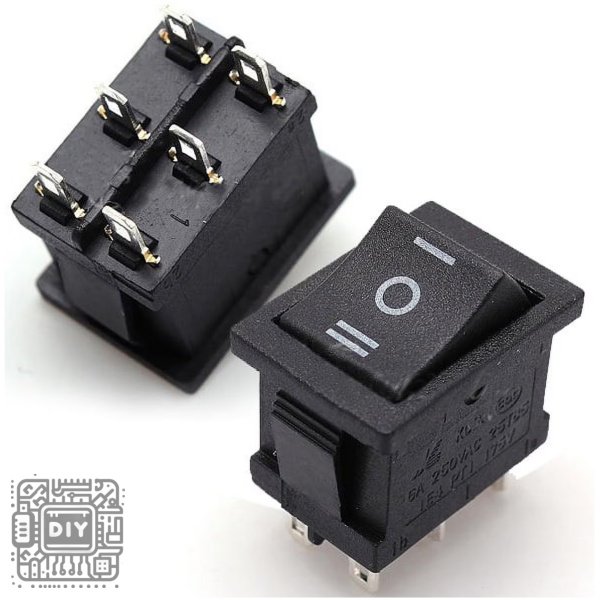

Control your electrical circuits with versatility and reliability using this Universal 6 Pin DPDT ON-OFF-ON Rocker Switch, designed for a wide range of automotive and household applications. This double-pole double-throw (DPDT) switch features three distinct positions with a center-off configuration, allowing you to control two separate circuits simultaneously or reverse motor polarity for forward and reverse operation.

Rated for AC 250V/10A and 125V/15A, this robust switch is ideal for controlling power windows, sunroofs, boat accessories, water pumps, and various DIY electronics projects. The snap-in mounting design with retaining tabs allows for tool-free installation into standard panel cutouts, securing firmly without screws.

Clearly marked with I/O/I indicators on the rocker for precise position identification, this switch features six solder lug terminals for secure and reliable connections.

Whether you’re repairing automotive power windows, building a custom boat control panel, or creating a polarity reversal circuit for robotics, this universal DPDT rocker switch delivers dependable performance in a compact, easy-to-install package.

Key Features

Versatile DPDT ON-OFF-ON Configuration

Features a double-pole double-throw (DPDT) contact arrangement with three positions: ON-OFF-ON. This configuration allows you to control two independent circuits or reverse motor polarity by cross-wiring the outputs, making it perfect for forward/reverse motor control in power windows, sunroofs, and robotics applications.

High Current Rating

Rated for AC 250V/10A and 125V/15A, providing robust switching capability for a variety of applications from household appliances to automotive accessories. This high current rating ensures reliable performance even under demanding conditions.

Six Solder Lug Terminals

Equipped with six durable terminals for secure wire connections. The solder lug design allows for permanent, reliable terminations that withstand vibration and mechanical stress in mobile applications.

Snap-In Panel Mount Design

Features convenient snap-in mounting with retaining tabs that secure the switch into an enclosure without the need for any screws or tools. This allows for quick and easy installation into standard panel cutouts.

Clear Position Indicators

The rocker is clearly marked with I/O/I symbols, providing easy identification of the switch position at a glance and ensuring correct orientation during installation.

Compact Universal Design

Designed with standard dimensions that fit most universal panel cutouts, making it suitable for a wide range of applications including automotive, marine, and industrial control panels.

Durable Construction

Built with robust materials that resist wear and environmental factors, ensuring long-lasting performance in both indoor and outdoor applications.

Wide Application Compatibility

Perfect for controlling DC motors, lights, pumps, fans, and other electrical devices requiring DPDT switching with center-off functionality.

Specifications

• Switch Type: Rocker Switch

• Contact Configuration: DPDT (Double Pole Double Throw)

• Switch Positions: ON-OFF-ON (3 positions)

• Voltage Rating: 250V AC / 125V AC

• Current Rating: 10A at 250V AC, 15A at 125V AC

• Terminal Type: 6 Pin Solder Lug

• Mounting Type: Snap-In Panel Mount

• Actuator Markings: I/O/I (ON/OFF/ON indicators)

• Contact Material: Silver alloy or similar high-conductivity material

• Housing Material: Flame-retardant plastic

• Operating Temperature: Suitable for standard indoor and automotive environments

Typical Wiring Applications

Motor Polarity Reversal (Forward/Reverse)

• Position 1 (ON): Motor runs forward

• Position 2 (OFF): Motor stopped

• Position 3 (ON): Motor runs reverse

Dual Circuit Control

• Position 1 (ON): Circuit A active, Circuit B inactive

• Position 2 (OFF): Both circuits inactive

• Position 3 (ON): Circuit B active, Circuit A inactive

Common Applications

• Automotive power windows and sunroofs

• Boat control panels and marine accessories

• Water pumps and bilge pumps

• DC motor forward/reverse control

• Robotics and automation projects

• Industrial control panels

• Household appliances

• DIY electronics projects

• Automotive auxiliary lighting

• Ventilation fans and blowers

Package Contents

• 1 x Universal 6 Pin DPDT ON-OFF-ON Rocker Switch

---
