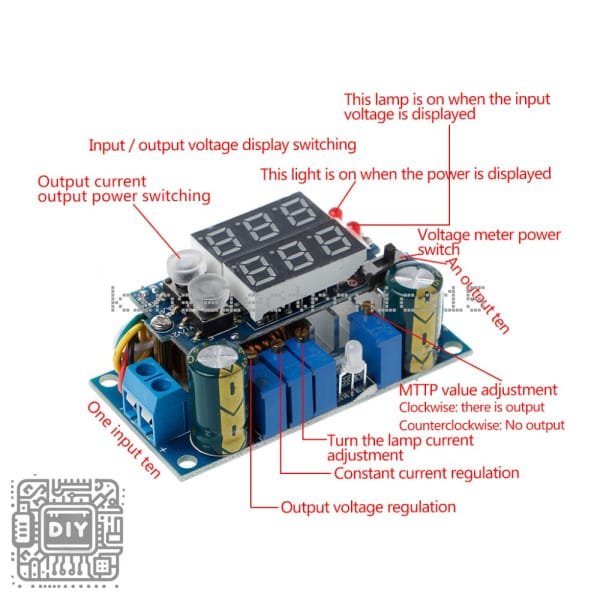

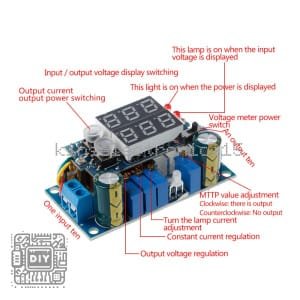

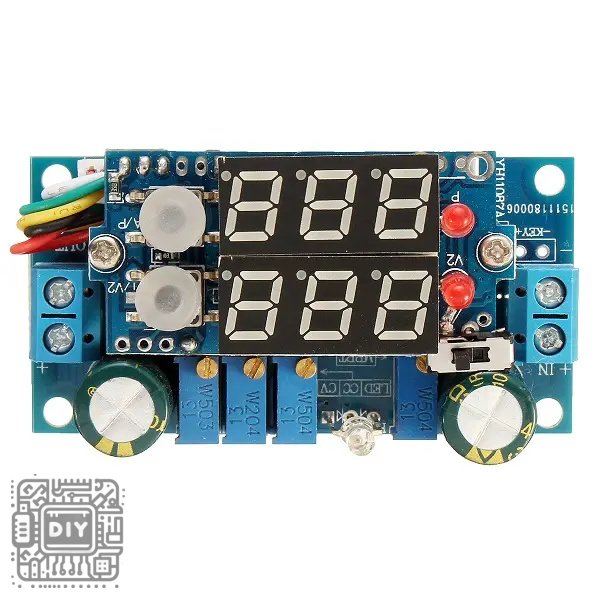

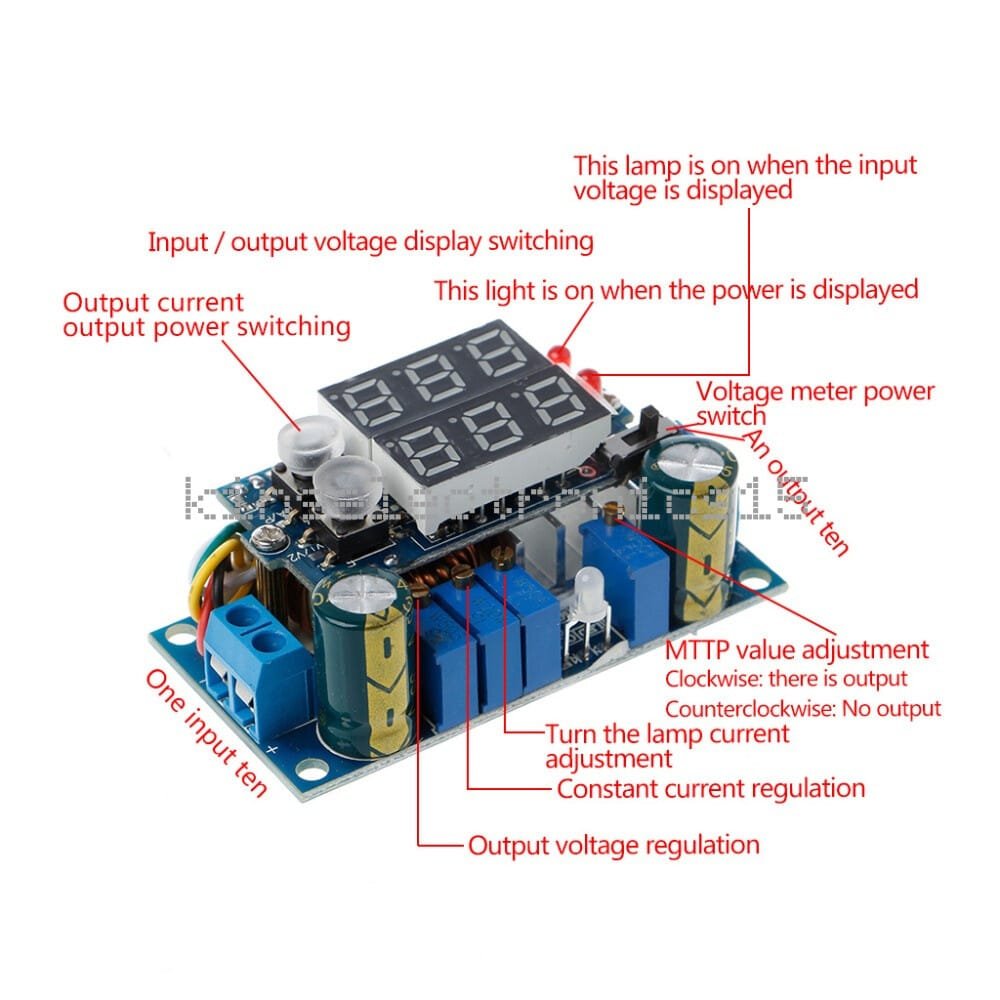

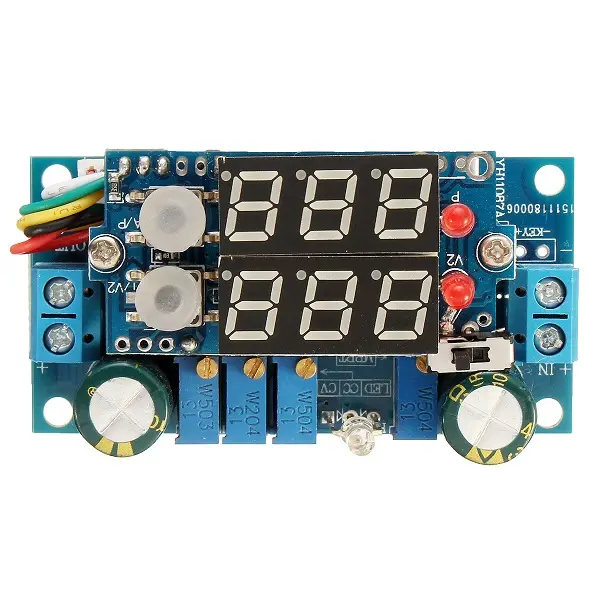

5A MPPT Solar Charge Controller Module – Digital Display Buck Converter with CC/CV Charging

Maximize the efficiency of your solar power system with this advanced 5A MPPT Solar Charger Controller Module. Designed for optimal energy harvest, this intelligent buck converter employs Maximum Power Point Tracking (MPPT) technology to dynamically adjust its input to extract the maximum available power from your solar panel, delivering up to 30% more efficiency compared to traditional PWM controllers.

It features a bright digital display for real-time monitoring of voltage, current, power, and energy, providing full visibility over your system’s performance. Perfect for charging 12V batteries from higher voltage solar panels (up to 32V input), this module operates as both a constant current and constant voltage (CC/CV) source, ensuring safe and efficient charging for lithium-ion, LiFePO4, lead-acid, and other battery types.

Ideal for DIY solar projects, portable power stations, off-grid lighting, and small-scale renewable energy systems, it combines professional-grade MPPT technology in a compact, user-friendly module.

Key Features & Benefits

Advanced MPPT Technology

Incorporates Maximum Power Point Tracking algorithms to continuously find and operate at your solar panel’s peak power voltage, ensuring you harvest the most energy possible throughout the day, especially under varying light conditions.

Real-Time System Monitoring

Equipped with a clear digital LCD screen that displays crucial parameters in real-time: Input/Output Voltage (V), Charging Current (A), Output Power (W), and Accumulated Energy (Wh), allowing for precise system management and troubleshooting.

Dual-Mode CC/CV Charging

Functions as an intelligent Constant Current and Constant Voltage charger. It safely charges batteries by first applying a constant current for fast charging, then automatically switching to constant voltage for a full, safe saturation, extending battery life.

Wide Input Voltage Range

Accepts a high solar panel input voltage (up to 32V) and efficiently steps it down to a stable, adjustable output (typically 12V-14.6V), making it compatible with a variety of panel configurations and battery types.

Compact & User-Configurable

Compact PCB design with simple terminal connections. Key parameters like output voltage and battery type can often be configured via buttons, making it adaptable for different applications without complex programming.

Technical Specifications

Electrical Specifications

• Technology: MPPT (Maximum Power Point Tracking)

• Maximum Input Solar Voltage: 32V DC

• Maximum Input Current: 5A

• Charging Output: Adjustable, typical range 12V – 14.6V (for 12V systems)

• Maximum Charging Current: 5A

• Charging Mode: Constant Current (CC) / Constant Voltage (CV) Automatic Switching

• Quiescent Current: < 10mA

Display & Features

• Display Type: Digital LCD Screen

• Display Parameters: Input Voltage (V), Output Voltage (V), Charging Current (A), Output Power (W), Accumulated Energy (Wh)

• Efficiency: Up to 97% (typical)

• Battery Compatibility: Lithium-ion (3.7V), LiFePO4 (3.2V), Lead-Acid (12V) – Configurable

• Protections: Reverse Polarity Protection, Over-Current, Over-Voltage, Short-Circuit

Physical Attributes

• Dimensions: Approx. 65mm x 45mm x 20mm

• Terminals: Screw terminals for Solar Input, Battery Output, and Load

Package Contents

• 1 x 5A MPPT Solar Charge Controller Module with Digital Display

---

وحدة منظم شحن شمسي MPPT 5A – محول بك بشاشة رقمية مع شحن تيار وجهد ثابت

قم بتحقيق أقصى كفاءة لنظام الطاقة الشمسية الخاص بك مع وحدة منظم الشحن الشمسي MPPT 5A المتقدمة. مصممة لحصاد طاقة مثالي، يستخدم محول البك الذكي هذا تقنية تتبع نقطة الطاقة القصوى (MPPT) لضبط مدخله ديناميكياً واستخراج أقصى طاقة متاحة من لوحتك الشمسية، مما يوفر كفاءة تصل إلى 30% أكثر مقارنة بمنظمات PWM التقليدية. تحتوي على شاشة رقمية ساطعة لمراقبة الجهد، والتيار، والقدرة، والطاقة في الوقت الفعلي، مما يوفر رؤية كاملة لأداء نظامك

. مثالية لشحن بطاريات 12 فولت من ألواح شمسية بجهد أعلى (حتى 32 فولت مدخل)، تعمل هذه الوحدة كمصدر للتيار الثابت والجهد الثابت (CC/CV)، مما يضمن شحناً آمناً وفعالاً لأنواع البطاريات مثل ليثيوم-أيون، وLiFePO4، والرصاص الحمضية وغيرها. مثالية لمشاريع الطاقة الشمسية DIY، ومحطات الطاقة المحمولة، والإضاءة خارج الشبكة، وأنظمة الطاقة المتجددة صغيرة النطاق، تجمع بين تقنية MPPT الاحترافية في وحدة مدمجة وسهلة الاستخدام.

الميزات والفوائد الرئيسية

تقنية MPPT المتقدمة

تدمج خوارزميات تتبع نقطة الطاقة القصوى للعثور باستمرار على جهد الذروة للوحة الشمسية والعمل عنده، مما يضمن حصاد أكبر قدر ممكن من الطاقة طوال اليوم، خاصة تحت ظروف الإضاءة المتغيرة.

مراقبة النظام في الوقت الفعلي

مجهزة بشاشة LCD رقمية واضحة تعرض المعايير الحاسمة في الوقت الفعلي: جهد الدخل/الخرج (V)، تيار الشحن (A)، قدرة الخرج (W)، والطاقة المتراكمة (Wh)، مما يسمح بإدارة دقيقة للنظام وتشخيص الأعطال.

شحن ثنائي الوضع CC/CV

تعمل كشاحن ذكي للتيار الثابت والجهد الثابت. تشحن البطاريات بأمان عن طريق تطبيق تيار ثابت أولاً للشحن السريع، ثم التبديل تلقائياً إلى جهد ثابت للإشباع الكامل والآمن، مما يطيل عمر البطارية.

نطاق جهد مدخل واسع

يقبل جهد دخل عالي من اللوحة الشمسية (حتى 32 فولت) ويخفضه بكفاءة إلى خرج ثابت قابل للتعديل (نموذجياً 12V-14.6V)، مما يجعله متوافقاً مع مجموعة متنوعة من ت configurations الألواح وأنواع البطاريات.

مدمجة وقابلة للتكوين من قبل المستخدم

تصميم لوحة دائرية مدمج مع توصيلات طرفية بسيطة. يمكن تكوين معايير رئيسية مثل جهد الخرج ونوع البطارية غالباً عبر أزرار، مما يجعلها قابلة للتكيف مع تطبيقات مختلفة بدون برمجة معقدة.

المواصفات الفنية

المواصفات الكهربائية

• التقنية: MPPT (تتبع نقطة الطاقة القصوى)

• أقصى جهد شمسي للمدخل: 32 فولت تيار مستمر

• أقصى تيار للمدخل: 5 أمبير

• خرج الشحن: قابل للتعديل، النطاق النموذجي 12 فولت – 14.6 فولت (لأنظمة 12 فولت)

• أقصى تيار شحن: 5 أمبير

• وضع الشحن: تيار ثابت (CC) / جهد ثابت (CV) تبديل تلقائي

• تيار الخمول: < 10 مللي أمبير

الشاشة والميزات

• نوع الشاشة: شاشة LCD رقمية

• معايير العرض: جهد الدخل (V)، جهد الخرج (V)، تيار الشحن (A)، قدرة الخرج (W)، الطاقة المتراكمة (Wh)

• الكفاءة: حتى 97% (نموذجي)

• توافق البطارية: ليثيوم-أيون (3.7V)، LiFePO4 (3.2V)، رصاص حمضي (12V) – قابل للتكوين

• أنظمة الحماية: حماية من عكس القطبية، تيار زائد، جهد زائد، دائرة قصر

الخصائص الفيزيائية

• الأبعاد: تقريباً 65 مم × 45 مم × 20 مم

• المحطات الطرفية: محطات طرفية براغي لدخل الطاقة الشمسية، خرج البطارية، والحمل

محتويات العلبة

• 1 × وحدة منظم شحن شمسي MPPT 5A بشاشة رقمية
