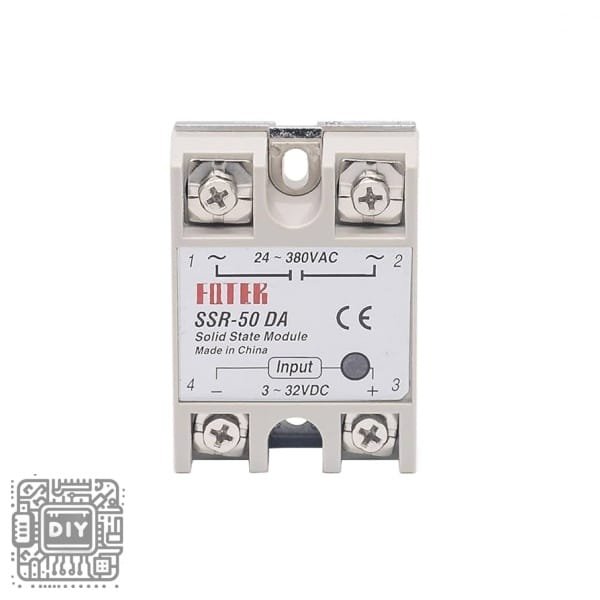

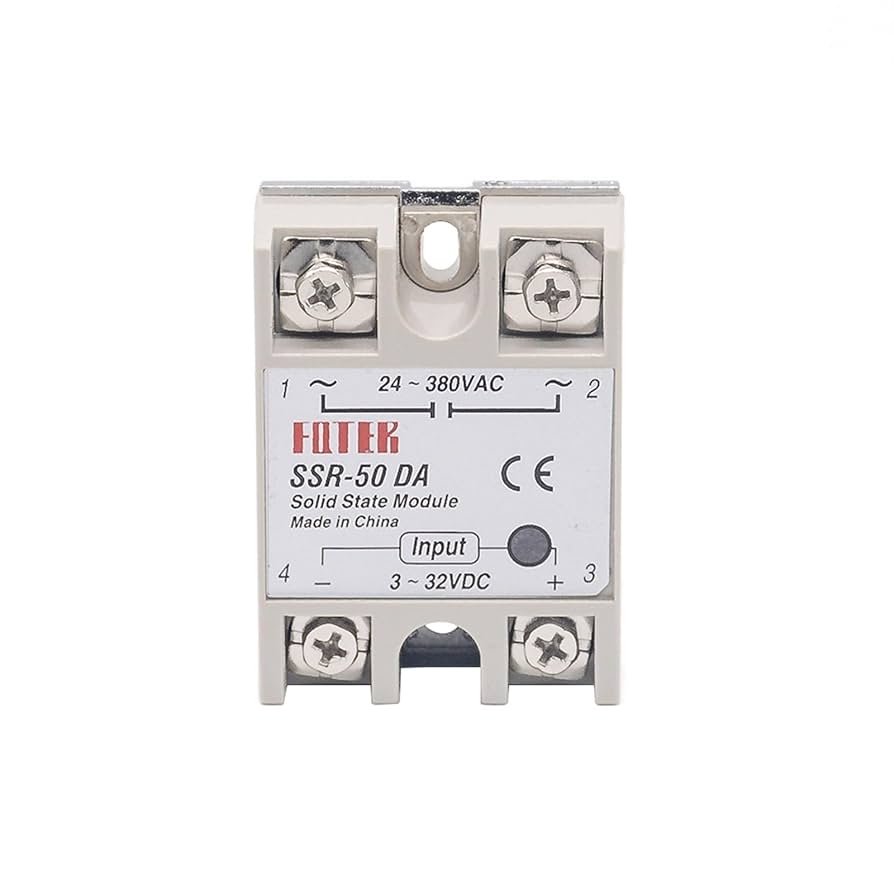

50A Solid State Relay SSR

Description

Product Description:

Handle heavy-duty industrial power control with this high-capacity 50A Solid State Relay (SSR) engineered for demanding applications. Built to manage substantial electrical loads up to 50 amps, this industrial-grade SSR delivers reliable, spark-free switching for large motors, industrial heaters, heavy machinery, and high-power lighting systems. Utilizing advanced semiconductor technology with optical isolation, it ensures complete electrical separation between your sensitive control circuits and the high-power load. The robust construction features screw terminals for secure connections and requires an external heatsink for optimal thermal management. This SSR is the professional choice for industrial automation, temperature control systems, and power distribution where reliability, safety, and silent operation are critical.

Key Features:

• High Power Handling: Rated for 50A load current, capable of controlling heavy industrial equipment and high-power systems.

• Zero Cross Function: Prevents current inrush and electrical noise by switching at zero voltage crossing (standard on AC models).

• Optical Isolation: Provides 2500V+ isolation between control and load circuits for maximum safety and noise immunity.

• Long Operational Life: No moving parts eliminates contact wear, ensuring millions of switching cycles.

• Fast Switching Speed: Enables precise power control for phase-angle and PWM applications.

• Industrial Construction: Designed for DIN rail mounting with robust screw terminals for reliable connections.

Specifications:

• Model: SSR-50DA / SSR-50AA

• Load Current: 50A AC

• Load Voltage: 24-480V AC / 480V AC

• Control Voltage: 3-32V DC (DC control) / 80-250V AC (AC control)

• Control Current: 15-30mA

• Isolation Voltage: 2500V AC

• On-State Voltage Drop: ≤ 1.6V AC

• Leakage Current: ≤ 2mA

• Mounting: DIN rail with external heatsink required

• Terminal Type: Heavy-duty screw terminals

• Operating Temperature: -30°C to +80°C

• Housing Material: Flame-retardant PBT

Package Content:
1 x 50A Solid State Relay

وصف المنتج:

تعامل مع تحكم الطاقة الصناعي عالي الكفاءة مع هذا الريليه ذو الحالة الصلبة 50 أمبير المصمم للتطبيقات المتطلبة. مصنوع لإدارة الأحمال الكهربائية الكبيرة حتى 50 أمبير، يقدم هذا الريليه ذو الحالة الصلبة الصناعي تبديلاً موثوقًا without شرر للمحركات الكبيرة، السخانات الصناعية، المعدات الثقيلة، وأنظمة الإضاءة عالية الطاقة. باستخدام تكنولوجيا أشباه الموصلات المتقدمة مع العزل الضوئي، يضمن فصلًا كهربائيًا كاملاً بين دوائر التحكم الحساسة والحمل عالي الطاقة. يتميز البناء المتين بمحطات برغية للتوصيلات الآمنة ويتطلب مشتت حراري خارجي للإدارة الحرارية المثلى. هذا الريليه هو الخيار المحترف للأتمتة الصناعية، أنظمة التحكم في درجة الحرارة، وتوزيع الطاقة حيث تكون الموثوقية، السلامة، والتشغيل الصامت عوامل حرجة.

الميزات الرئيسية:

• معالجة طاقة عالية: مقنن لتيار حمل 50 أمبير، قادر على التحكم في المعدات الصناعية الثقيلة والأنظمة عالية الطاقة.

• وظيفة عبور الصفر: تمنع تيار الاندفاع والضوضاء الكهربائية بالتبديل عند نقطة عبور الجهد الصفري (قياسي على نماذج AC).

• عزل ضوئي: يوفر عزل 2500 فولت+ بين دوائر التحكم والحمل لأقصى سلامة ومقاومة للضوضاء.

• عمر تشغيلي طويل: عدم وجود أجزاء متحركة يزيل تآكل التلامس، مما يضمن ملايين دورات التبديل.

• سرعة تبديل عالية: تمكن من التحكم الدقيق في الطاقة لتطبيقات زاوية الطور و PWM.

• بناء صناعي: مصمم للتركيب على سكة DIN مع محطات برغية متينة للتوصيلات الموثوقة.

المواصفات:

• الموديل: SSR-50DA / SSR-50AA

• تيار الحمل: 50 أمبير تيار متردد

• جهد الحمل: 24-480 فولت تيار متردد / 480 فولت تيار متردد

• جهد التحكم: 3-32 فولت تيار مستمر (تحكم DC) / 80-250 فولت تيار متردد (تحكم AC)

• تيار التحكم: 15-30 مللي أمبير

• جهد العزل: 2500 فولت تيار متردد

• هبوط الجهد في حالة التشغيل: ≤ 1.6 فولت تيار متردد

• تيار التسرب: ≤ 2 مللي أمبير

• طريقة التثبيت: تركيب على سكة DIN مع ضرورة وجود مشتت حراري خارجي

• نوع المحطات: محطات برغية ثقيلة

• درجة حرارة التشغيل: -30°C إلى +80°C

• مادة الغلاف: PBT مقاوم للاحتراق

محتويات العلبة:
1 x ريليه حالة صلبة 50 أمبير
