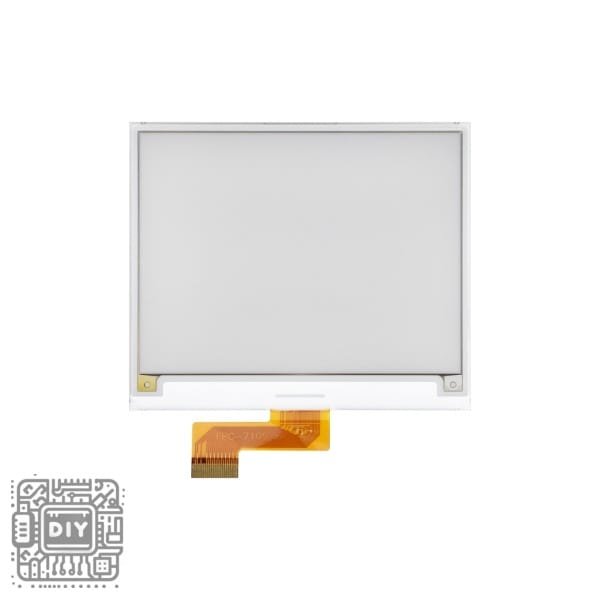

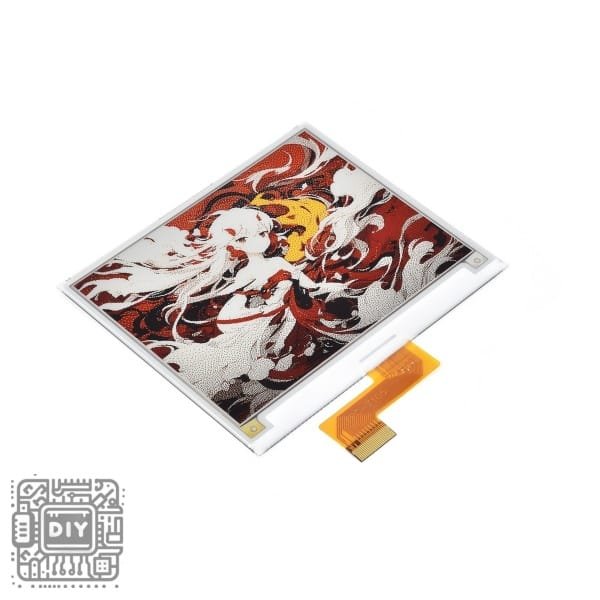

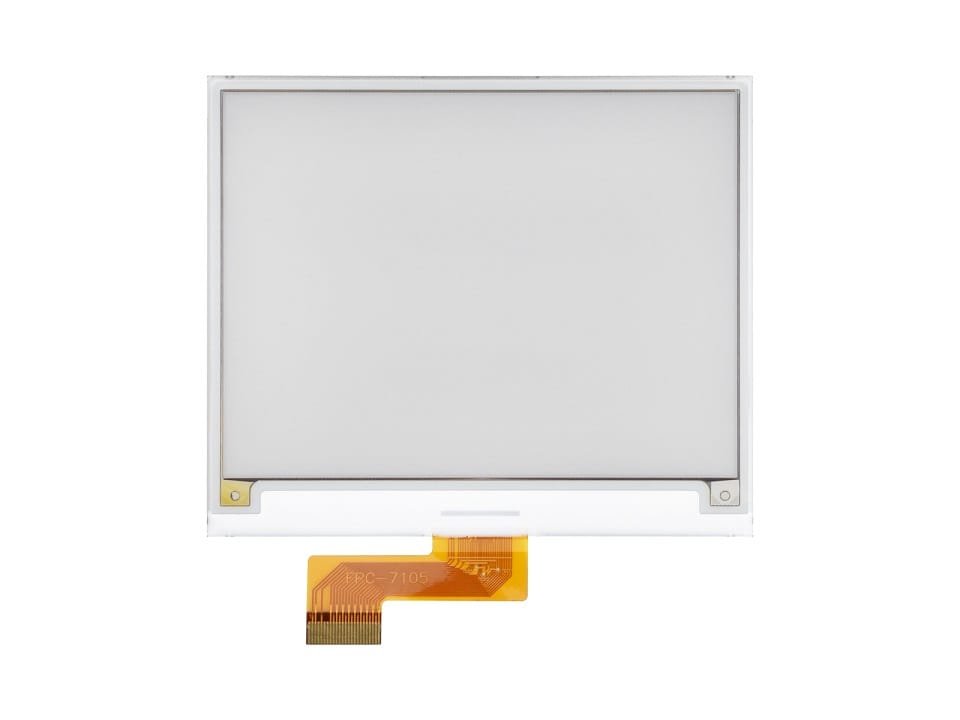

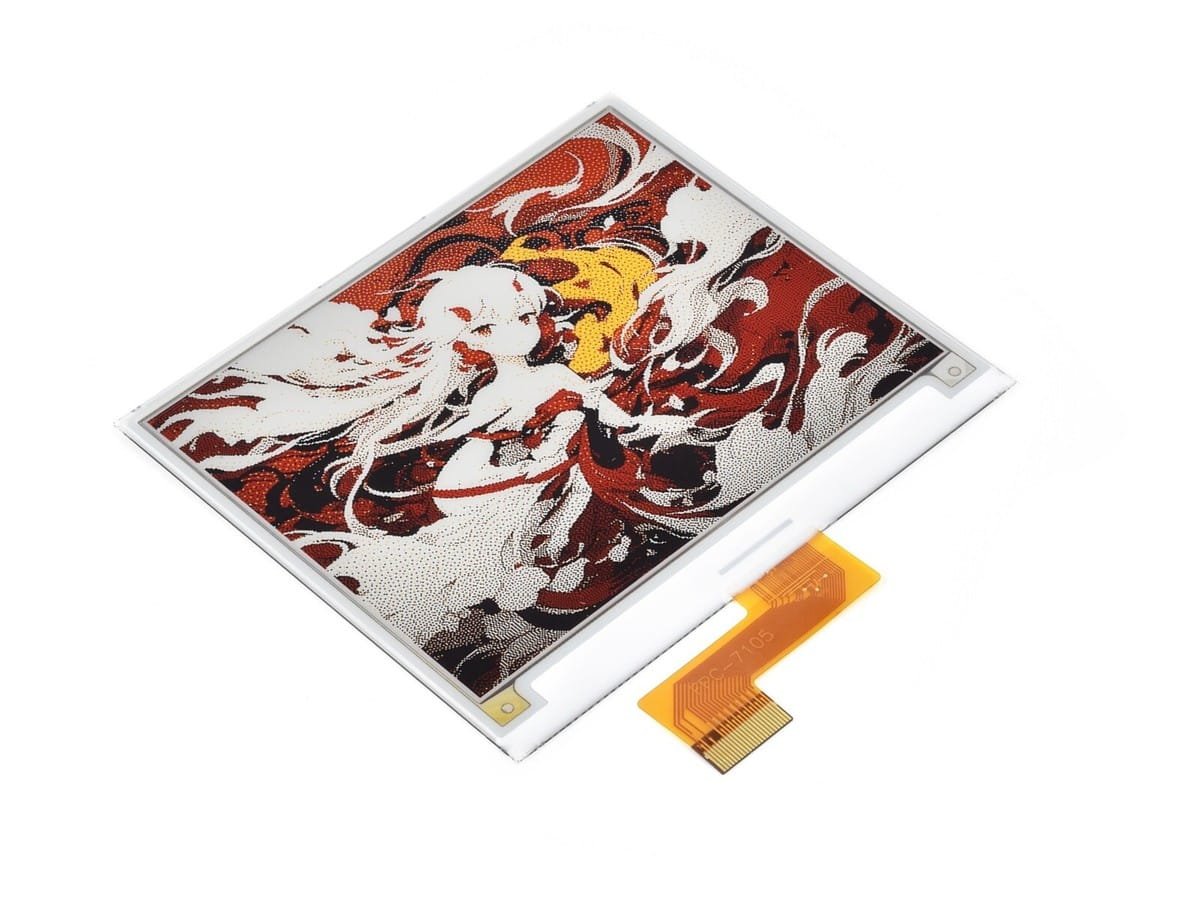

4.2inch E-Paper Display (G) – 400×300 Four-Color Red/Yellow/Black/White E-Ink Panel with SPI Interface

Elevate your projects with a large-format, multi-color information display using the Waveshare 4.2inch 4-Color E-Paper (G) Display. This advanced E-Ink panel combines a spacious 4.2-inch viewing area with a crisp 400×300 pixel resolution, capable of rendering four distinct colors: vibrant red, bright yellow, deep black, and clean white.

Utilizing multi-pigment technology, it delivers a high-contrast, paper-like reflective display that is perfectly readable in direct sunlight and requires zero power to maintain a static image—ideal for applications where visibility and extreme energy efficiency are paramount.

The display communicates via a simple SPI interface, making it easy to integrate with microcontrollers like Raspberry Pi, Arduino, or ESP32 using a compatible driver board. Perfect for next-generation digital signage, smart retail labels, industrial dashboards, museum exhibits, and sustainable IoT devices, this E-Paper display offers an unmatched combination of size, color, and ultra-low power consumption.

Key Features & Benefits

Four Distinct Colors for Enhanced Visuals

Features a sophisticated four-color system (Red, Yellow, Black, White) that enables more expressive and informative displays compared to traditional monochrome E-Ink. Use color for status indicators, highlighting, warnings, or creating engaging graphical interfaces.

Large Format with High Resolution

Offers a generous 4.2-inch diagonal viewing area with a sharp 400×300 pixel resolution, providing ample space for detailed text, complex graphics, and multi-element data presentation in a compact form factor.

Sunlight Readable & Zero-Power Image Retention

Built on reflective E-Ink technology with no backlight, it mimics the readability of paper. Once an image is updated, it remains clearly visible without any power consumption, enabling devices to run for months or years on a single battery charge.

Simple SPI Interface Integration

Communicates via a standard 4-wire SPI interface, ensuring straightforward connectivity to a wide range of host controllers. This simplicity accelerates development and integration into your projects.

Wide Viewing Angle & Eye Comfort

Provides a wide viewing angle of over 170 degrees, ensuring content is clear from almost any perspective. The non-emitting display is flicker-free and easy on the eyes, suitable for prolonged viewing.

Technical Specifications

Display Specifications

• Screen Size: 4.2 inches (diagonal)

• Display Colors: 4 Colors: Red, Yellow, Black, White

• Resolution: 400 x 300 pixels

• Display Technology: Advanced Color ePaper (ACeP) or equivalent multi-pigment E-Ink

• Active Area: 84.6mm x 63.4mm

• Pixel Pitch: 0.2115mm x 0.2115mm

• Contrast Ratio: High contrast reflective display

Interface & Electrical

• Interface: 4-wire SPI (Serial Peripheral Interface)

• Supply Voltage (VCC): 3.3V (for logic)

• Operating Temperature: 0 ~ 40 °C

• Storage Temperature: -20 ~ 60 °C

Physical Specifications

• Outline Dimensions: Approximately 98.0mm x 78.0mm x 1.2mm

• Connector: FPC (Flexible Printed Circuit) connector tail

• Viewing Angle: > 170°

• Weight: Lightweight (approx. 25g)

Package Contents

• 1 x 4.2inch 4-Color E-Paper (G) Display Panel (400×300, 4-Color)

• (Note: A compatible E-Paper driver board/controller (e.g., Waveshare Universal E-Paper HAT or Shield) is required to operate this display and is NOT included.)

---

شاشة حبر إلكتروني مقاس 4.2 بوصة (G) – لوحة حبر إلكتروني بأربعة ألوان أحمر/أصفر/أسود/أبيض بدقة 400×300 بواجهة SPI

ارتقِ بمشاريعك بشاشة معلومات كبيرة متعددة الألوان باستخدام شاشة الحبر الإلكتروني مقاس 4.2 بوصة (G) من Waveshare. تجمع لوحة الحبر الإلكتروني المتقدمة هذه بين مساحة مشاهدة واسعة مقاس 4.2 بوصة ودقة واضحة تبلغ 400×300 بكسل، قادرة على عرض أربعة ألوان متميزة: الأحمر النابض بالحياة، والأصفر اللامع، والأسود العميق، والأبيض النقي. باستخدام تقنية متعددة الأصباغ، تقدم عرضًا عاكسًا عالي التباين يشبه الورق، يمكن قراءته بشكل مثالي تحت أشعة الشمس المباشرة ولا يتطلب أي طاقة للحفاظ على صورة ثابتة—مثالي للتطبيقات حيث تكون الرؤية وكفاءة الطاقة القصوى أمران بالغا الأهمية. تتواصل الشاشة عبر واجهة SPI بسيطة، مما يجعل دمجها مع المتحكمات الدقيقة مثل الرازبيري باي، أو أردوينو، أو ESP32 باستخدام لوحة تحكم متوافقة أمرًا سهلاً. مثالية للافتات الرقمية من الجيل التالي، وملصقات البيع بالتجزئة الذكية، ولوحات التحكم الصناعية، ومعارض المتاحف، وأجهزة إنترنت الأشياء المستدامة، تقدم شاشة الحبر الإلكتروني هذه مزيجًا لا مثيل له من الحجم، واللون، واستهلاك الطاقة المنخفض للغاية.

الميزات والفوائد الرئيسية

أربعة ألوان متميزة لتحسين المرئيات

تتميز بنظام أربعة ألوان متطور (أحمر، أصفر، أسود، أبيض) يمكن عروضًا أكثر تعبيرًا وإعلامية مقارنة بالحبر الإلكتروني التقليدي أحادي اللون. استخدم اللون لمؤشرات الحالة، أو التمييز، أو التحذيرات، أو لإنشاء واجهات رسومية جذابة.

شكل كبير بدقة عالية

تقدم مساحة مشاهدة قطرية واسعة مقاس 4.2 بوصة بدقة حادة تبلغ 400×300 بكسل، مما يوفر مساحة كافية للنصوص التفصيلية، والرسومات المعقدة، وعرض البيانات متعددة العناصر بشكل مضغوط.

قراءة تحت أشعة الشمس واحتفاظ بالصورة بدون طاقة

مبنية على تقنية الحبر الإلكتروني العاكسة بدون إضاءة خلفية، تحاكي قابلية قراءة الورق. بمجرد تحديث صورة، تبقى مرئية بوضوح بدون أي استهلاك للطاقة، مما يمكن الأجهزة من العمل لشهور أو سنوات بشحنة بطارية واحدة.

تكامل سهل بواجهة SPI

تتواصل عبر واجهة SPI قياسية من 4 أسلاك، مما يضمن اتصالاً مباشرًا بمجموعة واسعة من المتحكمات المضيفة. تسرع هذه البساطة عملية التطوير والدمج في مشاريعك.

زاوية مشاهدة واسعة وراحة للعين

توفر زاوية مشاهدة واسعة تزيد عن 170 درجة، مما يضمن وضوح المحتوى من أي منظور تقريبًا. الشاشة غير الباعثة للضوء خالية من الوميض ولطيفة على العينين، ومناسبة للمشاهدة المطولة.

المواصفات الفنية

مواصفات العرض

• مقاس الشاشة: 4.2 بوصة (قطري)

• ألوان العرض: 4 ألوان: أحمر، أصفر، أسود، أبيض

• الدقة: 400 × 300 بكسل

• تقنية العرض: حبر إلكتروني ملون متقدم (ACeP) أو حبر إلكتروني متعدد الأصباغ مكافئ

• المساحة النشطة: 84.6 مم × 63.4 مم

• مسافة البكسل: 0.2115 مم × 0.2115 مم

• نسبة التباين: عرض عاكس عالي التباين

الواجهة والخصائص الكهربائية

• الواجهة: SPI من 4 أسلاك (واجهة الطرفي التسلسلي)

• جهد التغذية (VCC): 3.3 فولت (للمنطق)

• درجة حرارة التشغيل: 0 ~ 40 درجة مئوية

• درجة حرارة التخزين: -20 ~ 60 درجة مئوية

الخصائص الفيزيائية

• الأبعاد الخارجية: تقريبًا 98.0 مم × 78.0 مم × 1.2 مم

• الموصل: ذيل موصل FPC (دائرة مطبوعة مرنة)

• زاوية المشاهدة: > 170 درجة

• الوزن: خفيف الوزن (حوالي 25 جرام)

محتويات العلبة

• 1 × لوحة عرض حبر إلكتروني مقاس 4.2 بوصة (G) (400×300، 4 ألوان)

• (ملاحظة: لوحة تحكم/متحكم متوافقة للحبر الإلكتروني (مثل لوحة Waveshare العالمية لقيادة الحبر الإلكتروني HAT أو الدرع) مطلوبة لتشغيل هذه الشاشة وهي غير مرفقة.)
