Description

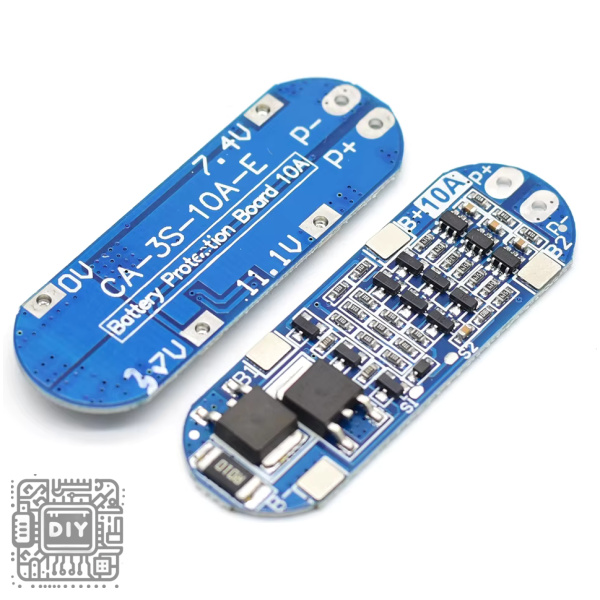

CA-3S-10A-E 12V Lithium Battery Charger BMS Protection Board for 3S 18650 Li-ion Battery Pack

Build a safe and efficient 11.1V lithium battery pack for your portable electronics, DIY projects, or small power tools using this CA-3S-10A-E Battery Management System (BMS) Protection Board. This module is specifically designed for 3-cell series (3S) configurations of standard 18650 lithium-ion cells, delivering a nominal voltage of 11.1V (3.7V per cell) and a maximum charged voltage of 12.6V (4.2V per cell).

Rated for a continuous discharge current of 10A, this BMS is ideal for medium-power applications such as portable speakers, LED lighting systems, small robotics, and power bank packs. The board provides comprehensive protection including overcharge, over-discharge, overcurrent, and short-circuit protection, ensuring the longevity and safe operation of your lithium battery investment.

Key Features

3S Lithium-Ion Configuration

Designed for 3 cells in series (3S), delivering a nominal pack voltage of 11.1V and a fully charged voltage of 12.6V. Compatible with standard 18650 and other 3.7V lithium cells.

10A Continuous Discharge Current

Capable of handling a steady 10A load, suitable for portable devices, small motors, LED strips, and various DIY electronics projects.

Overcharge Protection

Prevents battery damage by disconnecting the charger when any individual cell reaches 4.25V ± 0.05V.

Over-discharge Protection

Protects cells from deep discharge by cutting off the load when any cell drops to 2.75V ± 0.1V.

Short Circuit and Overcurrent Protection

Built-in protection circuits instantly disconnect the load in the event of a short circuit or excessive current draw, preventing hazardous failures.

Compact Size

Small form factor allows for easy integration into tight spaces and portable devices.

Specifications

• Model: CA-3S-10A-E

• Battery Chemistry: Li-ion (3.7V nominal, 4.2V max)

• Configuration: 3S (3 cells in series)

• Nominal Voltage: 11.1V

• Fully Charged Voltage: 12.6V

• Continuous Discharge Current: 10A

• Overcharge Detection Voltage: 4.25V ± 0.05V per cell

• Over-discharge Detection Voltage: 2.75V ± 0.1V per cell

• Balance Function: Not typically included on this model

• Dimensions: Approximately 45mm x 18mm (varies by version)

Wiring Diagram

Proper wiring is critical for BMS functionality. Follow this diagram for a standard 3S configuration:

[Cell 1 -] --- B- (BMS)
[Cell 1 +] --- B1
[Cell 2 +] --- B2
[Cell 3 +] --- B+

Connection Guide:

1. Connect the negative terminal of the first cell (Cell 1) to the B- pad on the BMS

2. Connect the positive terminal of Cell 1 (and negative of Cell 2) to the B1 pad

3. Connect the positive terminal of Cell 2 (and negative of Cell 3) to the B2 pad

4. Connect the positive terminal of the last cell (Cell 3) to the B+ pad

Common Applications

• Portable Bluetooth speakers

• LED lighting systems

• Small robotics and RC vehicles

• Power bank packs

• Handheld fans and devices

• DIY battery packs for 12V electronics

Package Contents

• 1 x CA-3S-10A-E 3S Li-ion BMS Protection Board

لوحة حماية BMS CA-3S-10A-E لشحن بطارية ليثيوم 12V 11.1V 12.6V لـ 3 خلايا 18650

قم ببناء حزمة بطارية ليثيوم أيون آمنة وفعالة بقدرة 11.1 فولت لإلكترونياتك المحمولة أو مشاريع DIY أو الأدوات الصغيرة باستخدام لوحة حماية نظام إدارة البطارية CA-3S-10A-E. تم تصميم هذه الوحدة خصيصًا لتكوين 3 خلايا على التوالي (3S) من خلايا 18650 الليثيوم أيون القياسية، مما يوفر جهدًا اسميًا قدره 11.1 فولت وجهد شحن أقصى يبلغ 12.6 فولت.

تم تصنيف اللوحة لتيار تفريغ مستمر يبلغ 10 أمبير، وهي مثالية للتطبيقات متوسطة الطاقة مثل مكبرات الصوت المحمولة وأنظمة إضاءة LED والروبوتات الصغيرة وبنوك الطاقة. توفر اللوحة حماية شاملة بما في ذلك الحماية من الشحن الزائد والتفريغ الزائد والتيار الزائد والدائرة القصيرة، مما يضمن طول عمر واستثمار بطارية الليثيوم الخاصة بك وتشغيلها الآمن.

المميزات الرئيسية

تكوين ليثيوم أيون 3S

مصمم لـ 3 خلايا على التوالي، مما يوفر جهد حزمة اسمي يبلغ 11.1 فولت وجهد شحن كامل يبلغ 12.6 فولت. متوافق مع خلايا 18650 القياسية وخلايا الليثيوم 3.7 فولت الأخرى.

تيار تفريغ مستمر 10 أمبير

قادرة على التعامل مع حمل ثابت يبلغ 10 أمبير، ومناسبة للأجهزة المحمولة والمحركات الصغيرة وشرائط LED ومشاريع الإلكترونيات DIY المختلفة.

حماية الشحن الزائد

يمنع تلف البطارية عن طريق فصل الشاحن عندما يصل أي خلية فردية إلى 4.25 فولت ± 0.05 فولت.

حماية التفريغ الزائد

يحمي الخلايا من التفريغ العميق عن طريق قطع الحمل عندما تنخفض أي خلية إلى 2.75 فولت ± 0.1 فولت.

حماية الدائرة القصيرة والتيار الزائد

تفصل دوائر الحماية المدمجة الحمل فورًا في حالة حدوث ماس كهربائي أو سحب تيار مفرط، مما يمنع الأعطال الخطيرة.

حجم مضغوط

عامل شكل صغير يسمح بسهولة التكامل في المساحات الضيقة والأجهزة المحمولة.

المواصفات الفنية

• الموديل: CA-3S-10A-E

• كيمياء البطارية: ليثيوم أيون

• التكوين: 3S

• الجهد الاسمي: 11.1 فولت

• جهد الشحن الكامل: 12.6 فولت

• تيار التفريغ المستمر: 10 أمبير

• جهد كشف الشحن الزائد: 4.25 فولت ± 0.05 فولت لكل خلية

• جهد كشف التفريغ الزائد: 2.75 فولت ± 0.1 فولت لكل خلية

• وظيفة الموازنة: غير متضمنة عادة في هذا الموديل

• الأبعاد: حوالي 45 مم × 18 مم

مخطط التوصيل

التوصيل الصحيح أمر بالغ الأهمية لوظيفة BMS. اتبع هذا الرسم البياني لتكوين 3S القياسي:

[خلية 1 -] --- B- (BMS)
[خلية 1 +] --- B1
[خلية 2 +] --- B2
[خلية 3 +] --- B+

التطبيقات الشائعة

• مكبرات صوت Bluetooth المحمولة

• أنظمة إضاءة LED

• الروبوتات الصغيرة ومركبات RC

• بنوك الطاقة

• المراوح والأجهزة المحمولة باليد

• حزم بطاريات DIY للإلكترونيات 12V

محتويات العلبة

• 1 × لوحة حماية BMS CA-3S-10A-E 3S لبطاريات الليثيوم أيون
