Description

Product Description

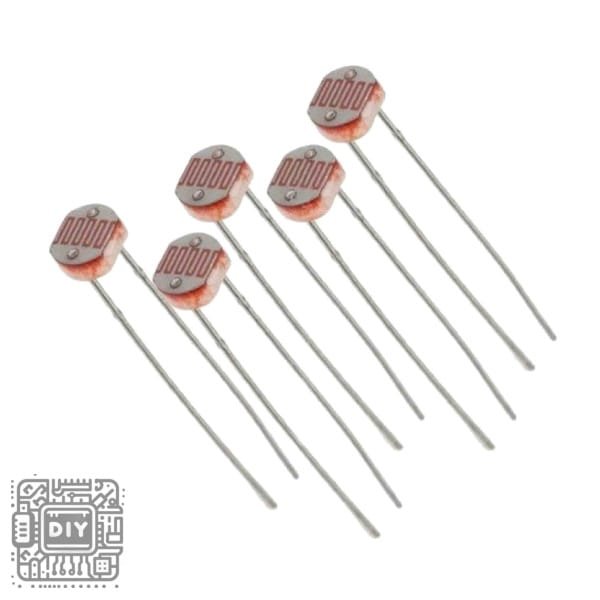

Integrate compact light sensing into your electronic designs with this 3mm LDR Light Dependent Resistor. This miniature 3528 package photoresistor provides reliable light detection in space-constrained applications while maintaining excellent sensitivity to visible light changes. The 3mm LDR Light Dependent Resistor is perfect for compact electronic devices, wearable technology, and PCB designs where component size is critical. With its fast response time and consistent performance, this tiny 3mm light dependent resistor delivers professional-grade light sensing capabilities in an ultra-compact form factor. Ideal for Arduino nano projects, IoT devices, and miniaturized electronics, this 3mm LDR resistor offers big performance in a small package.

Key Features

Miniature Design

• Compact 3mm Size: This 3mm LDR Light Dependent Resistor fits in tight spaces and high-density PCB layouts

• 3528 Package Standard: Industry-standard 3528 footprint makes this 3mm LDR easy to integrate into automated assembly

• Space-Efficient: The miniature 3mm light dependent resistor maximizes board space utilization

Reliable Performance

• Consistent Light Response: This 3mm LDR Light Dependent Resistor provides stable resistance changes across light variations

• Fast Response Time: Quick adaptation to light changes makes this 3mm photoresistor highly responsive

• Wide Operating Range: The 3mm LDR functions reliably across various lighting conditions

Easy Integration

• Surface Mount Compatible: 3528 package allows easy soldering onto PCBs for this 3mm LDR Light Dependent Resistor

• Standard Specifications: This 3mm light dependent resistor follows industry-standard electrical characteristics

• Versatile Applications: The compact 3mm LDR works in both consumer and industrial light sensing circuits

Specifications

Electrical Specifications

• Model: 3528 LDR

• Dimensions: 3.2mm x 2.8mm

• Dark Resistance: 0.5MΩ – 2MΩ

• Light Resistance: 2KΩ – 10KΩ (at 10 Lux)

• Maximum Voltage: 50V DC

• Power Rating: 50mW

Performance Specifications

• Spectral Peak: 540nm

• Response Time: < 15ms (Rise), < 25ms (Fall)

• Operating Temperature: -30°C to +70°C

• Storage Temperature: -40°C to +80°C

Physical Specifications

• Package Type: 3528 SMD (3.2mm x 2.8mm)

• Thickness: 1.9mm

• Termination: Silver Plated Electrodes

• Material: Ceramic Substrate

Package Content

• 1 x 3mm LDR Light Dependent Resistor

---

---

مقاومة ضوئية LDR 3 ملم 3528 معتمدة على الضوء

وصف المنتج

ادمج استشعار ضوء مضغوط في تصاميمك الإلكترونية مع مقاومة LDR 3 ملم المعتمدة على الضوء. توفر المقاومة الضوئية الصغيرة 3528 هذه كشف ضوء موثوق في التطبيقات محدودة المساحة مع الحفاظ على حساسية ممتازة لتغيرات الضوء المرئي. مقاومة LDR 3 ملم المعتمدة على الضوء مثالية للأجهزة الإلكترونية المضغوطة، وتكنولوجيا wearables، وتصاميم لوحات الدوائر المطبوعة حيث يكون حجم المكون حرجًا. مع وقت استجابة سريع وأداء متسق، تقدم مقاومة LDR 3 ملم الصغيرة هذه قدرات استشعار ضوء من مستوى احترافي في عامل شكل ultra-مضغوط. مثالية لمشاريع Arduino nano، وأجهزة إنترنت الأشياء، والإلكترونيات المصغرة، تقدم مقاومة LDR 3 ملم هذه أداءً كبيرًا في عبوة صغيرة.

الميزات الرئيسية

تصميم مصغر

• حجم مضغوط 3 ملم: تناسب مقاومة LDR 3 ملم المعتمدة على الضوء هذه في المساحات الضيقة وتخطيطات لوحات الدوائر المطبوعة عالية الكثافة

• معيار عبوة 3528: بصمة 3528 القياسية في الصناعة تجعل مقاومة LDR 3 ملم هذه سهلة التكامل في التجميع الآلي

• موفرة للمساحة: تعمل المقاومة الضوئية المصغرة 3 ملم هذه على تعظيم استخدام مساحة اللوحة

أداء موثوق

• استجابة ضوء متسقة: توفر مقاومة LDR 3 ملم المعتمدة على الضوء هذه تغييرات مقاومة مستقرة عبر تغيرات الضوء

• وقت استجابة سريع: التكيف السريع مع تغيرات الضوء يجعل المقاومة الضوئية 3 ملم هذه شديدة الاستجابة

• نطاق تشغيل واسع: تعمل مقاومة LDR 3 ملم هذه بشكل موثوق عبر ظروف إضاءة مختلفة

تكامل سهل

• متوافقة مع التركيب السطحي: تسمح عبوة 3528 بلحام سهل على لوحات الدوائر المطبوعة لمقاومة LDR 3 ملم المعتمدة على الضوء هذه

• مواصفات قياسية: تتبع المقاومة الضوئية 3 ملم هذه الخصائص الكهربائية القياسية في الصناعة

• تطبيقات متعددة الاستخدامات: تعمل مقاومة LDR 3 ملم المضغوطة هذه في دوائر استشعار الضوء الاستهلاكية والصناعية

المواصفات

المواصفات الكهربائية

• الموديل: 3528 LDR

• الأبعاد: 3.2 ملم × 2.8 ملم

• المقاومة في الظلام: 0.5 ميجا أوم – 2 ميجا أوم

• المقاومة في الضوء: 2 كيلو أوم – 10 كيلو أوم (عند 10 لوكس)

• أقصى جهد: 50 فولت تيار مستمر

• تصنيف الطاقة: 50 ملي واط

مواصفات الأداء

• الذروة الطيفية: 540 نانومتر

• وقت الاستجابة: < 15 مللي ثانية (ارتفاع)، < 25 مللي ثانية (انخفاض)

• درجة حرارة التشغيل: -30°C إلى +70°C

• درجة حرارة التخزين: -40°C إلى +80°C

المواصفات الفيزيائية

• نوع العبوة: 3528 SMD (3.2 ملم × 2.8 ملم)

• السماكة: 1.9 ملم

• الأقطاب الكهربائية: أقطاب مطلية بالفضة

• المادة: ركيزة سيراميك

محتويات العلبة

• 1 × مقاومة ضوئية LDR 3 ملم معتمدة على الضوء
