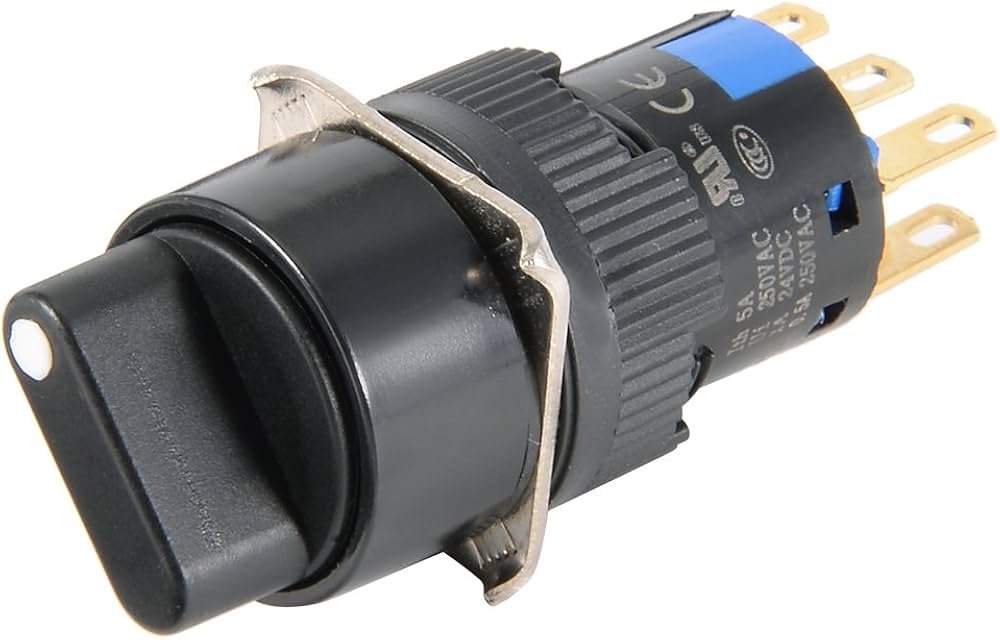

New 3 Position DPDT Brass Rotary Switch – 10A Max Current 1NO+1NC Combination Solder Lug

Control your electrical circuits with precision and reliability using this New 3 Position DPDT Brass Rotary Switch, featuring a 1NO+1NC contact combination and robust solder lug terminals. This high-quality switch is designed for applications requiring multiple circuit control in a single compact component, making it ideal for industrial controls, audio equipment, test instruments, and DIY electronics projects.

The switch features a double-pole double-throw (DPDT) configuration with three distinct positions, allowing you to control two separate circuits with three different switching states. Each position provides a combination of normally open (NO) and normally closed (NC) contacts, offering versatile control options for various applications.

Constructed with durable brass components and rated for up to 10A maximum current, this rotary switch delivers reliable performance and long-lasting durability even in demanding environments.

The solder lug terminals ensure secure, permanent connections that withstand vibration and mechanical stress. Whether you’re building a custom control panel, repairing vintage audio gear, or designing industrial automation equipment, this 3-position DPDT rotary switch provides the robust switching solution you need.

Key Features

3-Position DPDT Configuration

Features three distinct switching positions with double-pole double-throw (DPDT) contact arrangement, allowing control of two independent circuits across three different states for versatile application flexibility.

1NO+1NC Contact Combination per Pole

Each pole provides both a normally open (NO) and normally closed (NC) contact, giving you complete control over circuit behavior in each switch position and enabling complex switching logic.

10A Maximum Current Rating

Rated for up to 10 amps maximum current, making it suitable for a wide range of power control applications including lighting, motors, and industrial equipment.

Durable Brass Construction

Manufactured with high-quality brass contacts and components, providing excellent electrical conductivity, corrosion resistance, and long mechanical life even under repeated use.

Solder Lug Terminals

Features robust solder lug terminals that provide secure, permanent connections with excellent mechanical strength. These terminals are ideal for point-to-point wiring and applications where vibration resistance is important.

Positive Detent Action

Engineered with positive detent mechanism that provides distinct tactile feedback when switching between positions, ensuring accurate and reliable positioning every time.

Compact Panel-Mount Design

Designed for standard panel mounting with threaded bushing and included mounting hardware, allowing secure installation in control panels, enclosures, and equipment chassis.

Wide Application Compatibility

Suitable for industrial controls, audio equipment switching, test and measurement instruments, hobby electronics, and replacement applications requiring multi-position DPDT switching.

Specifications

• Switch Type: Rotary Switch

• Number of Positions: 3 Positions

• Contact Configuration: DPDT (Double Pole Double Throw)

• Contact Combination: 1NO + 1NC per pole (typical)

• Maximum Current Rating: 10A

• Contact Material: Brass

• Terminal Type: Solder Lug

• Mounting Type: Panel Mount

• Actuator Type: Flatted Shaft / Knurled Shaft (typical)

• Mechanical Life: High durability design

• Electrical Life: Suitable for regular switching applications

• Operating Temperature: -20°C to +85°C (typical)

Typical Switching Configuration

(Note: Exact switching configuration may vary by specific model. Please verify with technical specifications if precise switching logic is critical.)

Common Applications

• Industrial control panels

• Audio equipment and amplifiers

• Test and measurement instruments

• Lighting control systems

• Motor speed and direction control

• Power supply switching

• DIY electronics projects

• Vintage equipment restoration

• Automation and robotics

• Hobbyist and maker projects

Package Contents

• 1 x 3 Position DPDT Brass Rotary Switch

• 1 x Mounting Nut

• 1 x Lock Washer

• 1 x Position Indicator (if applicable)

مفتاح دوار نحاسي DPDT 3 أوضاع جديد – تيار أقصى 10 أمبير مجموعة 1NO+1NC أطراف لحام

تحكم في دوائرك الكهربائية بدقة وموثوقية باستخدام هذا المفتاح الدوار الجديد DPDT 3 أوضاع المصنوع من النحاس، والذي يتميز بمجموعة تلامس 1NO+1NC وأطراف لحام قوية. تم تصميم هذا المفتاح عالي الجودة للتطبيقات التي تتطلب تحكمًا متعدد الدوائر في مكون واحد مضغوط، مما يجعله مثاليًا للتحكمات الصناعية ومعدات الصوت وأدوات الاختبار ومشاريع الإلكترونيات DIY. يتميز المفتاح بتكوين DPDT مع ثلاثة أوضاع متميزة، مما يسمح لك بالتحكم في دائرتين منفصلتين بثلاث حالات تبديل مختلفة. يوفر كل وضع مجموعة من جهات الاتصال المفتوحة عادة (NO) والمغلقة عادة (NC)، مما يوفر خيارات تحكم متعددة الاستخدامات لتطبيقات مختلفة. تم تصنيعه بمكونات نحاسية متينة ومصنف لتيار أقصى يصل إلى 10 أمبير، مما يوفر أداءً موثوقًا ومتانة طويلة الأمد حتى في البيئات الصعبة. تضمن أطراف اللحام توصيلات آمنة ودائمة تتحمل الاهتزاز والإجهاد الميكانيكي. سواء كنت تبني لوحة تحكم مخصصة، أو تصلح معدات صوتية قديمة، أو تصمم معدات أتمتة صناعية، فإن هذا المفتاح الدوار DPDT 3 أوضاع يوفر حل التبديل القوي الذي تحتاجه.

المميزات الرئيسية

تكوين DPDT 3 أوضاع

يتميز بثلاثة أوضاع تبديل متميزة مع ترتيب تلامس DPDT، مما يسمح بالتحكم في دائرتين مستقلتين عبر ثلاث حالات مختلفة لمرونة تطبيق متعددة الاستخدامات.

مجموعة تلامس 1NO+1NC لكل قطب

يوفر كل قطب كلاً من جهات الاتصال المفتوحة عادة والمغلقة عادة، مما يمنحك تحكمًا كاملاً في سلوك الدائرة في كل وضع تبديل ويتيح منطق تبديل معقد.

تيار أقصى 10 أمبير

مصنف لتيار أقصى يصل إلى 10 أمبير، مما يجعله مناسبًا لمجموعة واسعة من تطبيقات التحكم في الطاقة بما في ذلك الإضاءة والمحركات والمعدات الصناعية.

هيكل نحاسي متين

مصنوع بجهات تلامس ومكونات نحاسية عالية الجودة، مما يوفر موصلية كهربائية ممتازة ومقاومة للتآكل وعمر ميكانيكي طويل حتى تحت الاستخدام المتكرر.

أطراف لحام قوية

تتميز بأطراف لحام قوية توفر توصيلات آمنة ودائمة بقوة ميكانيكية ممتازة. هذه الأطراف مثالية للأسلاك من نقطة إلى نقطة والتطبيقات التي تكون فيها مقاومة الاهتزاز مهمة.

حركة تحديد موضع إيجابية

مصمم بآلية تحديد موضع إيجابية توفر ردود فعل لمسية مميزة عند التبديل بين الأوضاع، مما يضمن تحديد موضع دقيق وموثوق في كل مرة.

تصميم مضغوط للتركيب على اللوحة

مصمم للتركيب القياسي على اللوحة مع جلبة ملولبة ومثبتات تركيب متضمنة، مما يسمح بتركيب آمن في لوحات التحكم والعبوات وهياكل المعدات.

توافق تطبيقات واسع

مناسب للتحكمات الصناعية، وتبديل معدات الصوت، وأدوات القياس والاختبار، وإلكترونيات الهوايات، وتطبيقات الاستبدال التي تتطلب تبديل DPDT متعدد الأوضاع.

المواصفات الفنية

• نوع المفتاح: مفتاح دوار

• عدد الأوضاع: 3 أوضاع

• تكوين جهات التلامس: DPDT

• مجموعة التلامس: 1NO + 1NC لكل قطب

• أقصى تيار: 10 أمبير

• مادة التلامس: نحاس

• نوع الطرف: لحام

• نوع التركيب: تركيب على اللوحة

• نوع المشغل: عمود مفلطح / عمود مخدد

• العمر الميكانيكي: تصميم عالي المتانة

• العمر الكهربائي: مناسب لتطبيقات التبديل المنتظمة

• درجة حرارة التشغيل: -20 درجة مئوية إلى +85 درجة مئوية

تكوين التبديل النموذجي

(ملاحظة: قد يختلف تكوين التبديل الدقيق حسب الموديل المحدد. يرجى التحقق من المواصفات الفنية إذا كان منطق التبديل الدقيق مهمًا لتطبيقك.)

التطبيقات الشائعة

• لوحات التحكم الصناعية

• معدات الصوت ومكبرات الصوت

• أدوات القياس والاختبار

• أنظمة التحكم في الإضاءة

• التحكم في سرعة واتجاه المحركات

• تبديل إمدادات الطاقة

• مشاريع الإلكترونيات DIY

• ترميم المعدات القديمة

• الأتمتة والروبوتات

• مشاريع الهوايات والصناع

محتويات العلبة

• 1 × مفتاح دوار نحاسي DPDT 3 أوضاع

• 1 × صامولة تركيب

• 1 × حلقة قفل

• 1 × مؤشر وضع
