Description

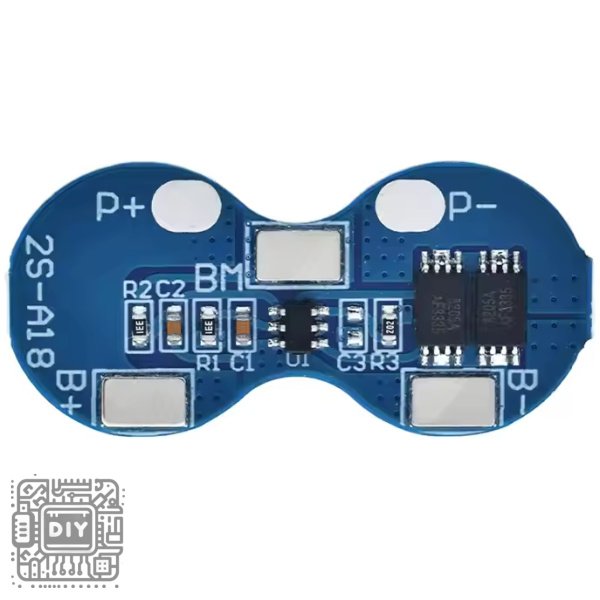

YIXINTAI 2S 4A 7.4V 18650 Lithium Battery Charger Protection Board – 8.4V Overcurrent Protection BMS Module

Ensure the safe and reliable operation of your 2-series lithium battery packs with this YIXINTAI 2S 4A Battery Management System BMS Protection Board. Specifically designed for two 18650 cells or other 7.4V lithium-ion battery configurations, this compact PCB module provides essential protection features to safeguard your batteries and connected devices.

The BMS continuously monitors each cell, preventing dangerous overcharging by disconnecting the charger when any cell reaches 4.25V and stopping over-discharge by cutting off the load when voltage drops to 2.75V per cell .

Rated for a continuous discharge current of 4A, this board also includes robust overcurrent protection up to 12A and rapid short-circuit protection to handle fault conditions . Operating seamlessly across a wide temperature range from -40°C to +80°C, this protection module is the perfect solution for DIY power banks, portable electronics, robotics, and any project requiring a safe 7.4V lithium battery power source .

Its simple 5-wire connection system with pre-welded nickel strips makes integration straightforward for both beginners and experienced makers .

Key Features

Comprehensive Cell Protection

Provides multi-layered safety for your 2S lithium battery pack, including overcharge protection per cell, over-discharge protection per cell, overcurrent protection, and short-circuit protection .

Precise Voltage Detection

Internally installs a high-precision voltage detection circuit to accurately monitor each cell’s voltage, ensuring reliable triggering of protection features at the correct thresholds .

4A Continuous Discharge Current

Rated for a maximum continuous discharge current of 4A, making it suitable for a wide range of medium-power applications from LED lighting to small robotics projects .

Robust Overcurrent Protection

Features a built-in three-stage overcurrent detection circuit that can handle fault currents up to 12A, with automatic recovery to restore normal operation after the fault is cleared .

Low Power Consumption

Designed with energy efficiency in mind, consuming only microamps of current during standby, which helps preserve battery life when the system is idle .

Wide Operating Temperature Range

Engineered to operate reliably in various environments with an extended temperature range of -40°C to +80°C, suitable for both indoor and demanding outdoor applications .

Compact and Lightweight Design

The small PCB form factor allows for easy integration into space-constrained projects such as portable electronics, power banks, and compact DIY battery packs .

Pre-Welded Nickel Strips

Includes pre-welded nickel strips for simplified and secure connection to your battery cells, reducing assembly time and ensuring reliable electrical contact .

Specifications

• Model: YIXINTAI 2S BMS (Various Models)

• Battery Configuration: 2S (2 cells in series)

• Nominal Voltage: 7.4V (Li-ion/Li-Po)

• Fully Charged Voltage: 8.4V

• Continuous Discharge Current: 4A (max)

• Overcharge Detection Voltage: 4.25V ± 0.05V per cell

• Overcharge Release Voltage: 4.15V per cell

• Over-discharge Detection Voltage: 2.75V ± 0.05V per cell

• Over-discharge Release Voltage: 3.00V per cell

• Overcurrent Detection Current: 12A ± 1A

• Short Circuit Protection: Yes

• Internal Resistance: ≤ 21mΩ

• Operating Temperature Range: -40°C to +80°C

• Storage Temperature Range: -40°C to +125°C

• Dimensions: Approximately 35mm x 17mm

• Connection Method: B+ / MB / B- / P+ / P-

• Included Components: BMS Module, pre-welded nickel strips

Connection Diagram

Common Applications

• DIY 7.4V lithium battery packs

• Portable electronics and power banks

• Robotics and embedded systems

• LED lighting systems

• Backup power solutions

• RC vehicles and drones

• Electric tools and instruments

• Solar energy storage systems

• Emergency lighting and flashlights

Package Contents

• 1 x YIXINTAI 2S 4A Lithium Battery Protection Board

---

لوحة حماية بطارية ليثيوم YIXINTAI 2S 4A 7.4V 18650 – وحدة BMS حماية من الشحن الزائد 8.4 فولت

ضمن التشغيل الآمن والموثوق لحزم بطاريات الليثيوم ثنائية السلسلة الخاصة بك مع لوحة حماية نظام إدارة البطاريات BMS من YIXINTAI 2S 4A. تم تصميم وحدة PCB المدمجة هذه خصيصًا لخلية 18650 أو تكوينات بطارية ليثيوم أيون 7.4 فولت أخرى، وتوفر ميزات حماية أساسية لحماية بطارياتك والأجهزة المتصلة. تراقب BMS باستمرار كل خلية، وتمنع الشحن الزائد الخطير عن طريق فصل الشاحن عندما تصل أي خلية إلى 4.25 فولت وإيقاف التفريغ الزائد عن طريق قطع الحمل عندما ينخفض الجهد إلى 2.75 فولت لكل خلية . مصنفة لتيار تفريغ مستمر 4A، تتضمن هذه اللوحة أيضًا حماية قوية من التيار الزائد حتى 12A وحماية سريعة من الدائرة القصيرة للتعامل مع حالات الأعطال . تعمل عبر نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +80 درجة مئوية، وحدة الحماية هذه هي الحل الأمثل لبنوك الطاقة DIY، والإلكترونيات المحمولة، والروبوتات، وأي مشروع يتطلب مصدر طاقة بطارية ليثيوم 7.4 فولت آمن . نظام التوصيل البسيط بخمسة أسلاك مع شرائط النيكل الملحومة مسبقًا يجعل التكامل مباشرًا لكل من المبتدئين وصناع الخبرة .

المميزات الرئيسية

حماية شاملة للخلايا

توفر حماية متعددة الطبقات لحزمة بطارية الليثيوم 2S الخاصة بك، بما في ذلك الحماية من الشحن الزائد لكل خلية، والحماية من التفريغ الزائد لكل خلية، والحماية من التيار الزائد، والحماية من الدائرة القصيرة .

كشف جهد دقيق

تثبت داخليًا دائرة كشف جهد عالية الدقة لمراقبة جهد كل خلية بدقة، مما يضمن تفعيل موثوق لميزات الحماية عند العتبات الصحيحة .

تيار تفريغ مستمر 4A

مصنفة لتيار تفريغ مستمر أقصى 4A، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات متوسطة الطاقة من إضاءة LED إلى مشاريع الروبوتات الصغيرة .

حماية قوية من التيار الزائد

تتميز بدائرة كشف تيار زائد ثلاثية المراحل مدمجة يمكنها التعامل مع تيارات الأعطال حتى 12A، مع استرداد تلقائي لاستعادة التشغيل الطبيعي بعد إزالة العطل .

استهلاك طاقة منخفض

مصممة مع مراعاة كفاءة الطاقة، حيث تستهلك فقط ميكروأمبير من التيار أثناء الاستعداد، مما يساعد في الحفاظ على عمر البطارية عندما يكون النظام خاملاً .

نطاق واسع لدرجة حرارة التشغيل

مصممة للعمل بموثوقية في بيئات مختلفة مع نطاق درجة حرارة ممتد من -40 درجة مئوية إلى +80 درجة مئوية، ومناسبة لكل من التطبيقات الداخلية والخارجية الصعبة .

تصميم مضغوط وخفيف الوزن

يسمح عامل شكل PCB الصغير بسهولة التكامل في المشاريع محدودة المساحة مثل الإلكترونيات المحمولة وبنوك الطاقة وحزم البطاريات DIY المدمجة .

شرائط نيكل ملحومة مسبقًا

تتضمن شرائط نيكل ملحومة مسبقًا لتوصيل مبسط وآمن بخلايا البطارية الخاصة بك، مما يقلل وقت التجميع ويضمن اتصالًا كهربائيًا موثوقًا .

المواصفات الفنية

• الموديل: YIXINTAI 2S BMS

• تكوين البطارية: 2S

• الجهد الاسمي: 7.4 فولت

• جهد الشحن الكامل: 8.4 فولت

• تيار التفريغ المستمر: 4A

• جهد الكشف عن الشحن الزائد: 4.25 فولت ± 0.05 فولت لكل خلية

• جهد تحرير الشحن الزائد: 4.15 فولت لكل خلية

• جهد الكشف عن التفريغ الزائد: 2.75 فولت ± 0.05 فولت لكل خلية

• جهد تحرير التفريغ الزائد: 3.00 فولت لكل خلية

• تيار الكشف عن التيار الزائد: 12A ± 1A

• الحماية من الدائرة القصيرة: نعم

• المقاومة الداخلية: ≤ 21mΩ

• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية

• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +125 درجة مئوية

• الأبعاد: حوالي 35 مم × 17 مم

• طريقة التوصيل: B+ / MB / B- / P+ / P-

• المكونات المضمنة: وحدة BMS، شرائط نيكل ملحومة مسبقًا

مخطط التوصيل

التطبيقات الشائعة

• حزم بطاريات ليثيوم 7.4 فولت DIY

• الإلكترونيات المحمولة وبنوك الطاقة

• الروبوتات والأنظمة المضمنة

• أنظمة إضاءة LED

• حلول الطاقة الاحتياطية

• مركبات RC والطائرات بدون طيار

• الأدوات الكهربائية

• أنظمة تخزين الطاقة الشمسية

• الإضاءة في حالات الطوارئ والمصابيح اليدوية

محتويات العلبة

• 1 × لوحة حماية بطارية ليثيوم YIXINTAI 2S 4A
