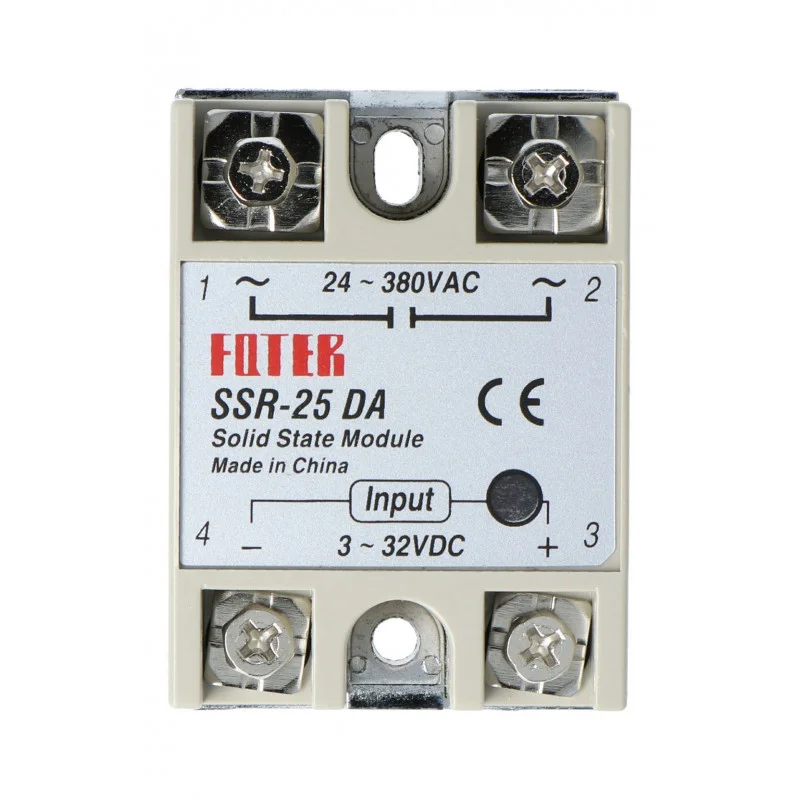

25A Solid State Relay SSR

Description

Product Description:

Upgrade your industrial control systems with this robust 25A Solid State Relay (SSR) designed for high-performance switching applications. Unlike mechanical relays, this SSR uses semiconductor technology to provide silent, spark-free operation with exceptional reliability and long service life. Capable of handling up to 25 amps of load current, it’s perfect for controlling heaters, motors, lighting systems, and industrial equipment. Featuring optical isolation between control and load circuits, this SSR ensures safe operation and protects your sensitive control electronics from high-voltage transients. With its compact industrial design and screw terminal connections, this relay is built for demanding applications in automation, temperature control, and power management systems.

Key Features:

• High Current Capacity: Rated for 25A load current, suitable for controlling powerful industrial equipment and heating elements.

• Solid-State Reliability: No moving parts means no contact wear, arcing, or mechanical failure for extended service life.

• Optical Isolation: Provides complete electrical isolation between control circuit and load for enhanced safety.

• Silent Operation: No audible clicking noise during switching, ideal for noise-sensitive environments.

• Fast Switching Speed: Much faster operation than mechanical relays, enabling precise control in PWM applications.

• Zero Crossing Detection: Prevents inrush current by switching at zero voltage crossing (for AC models).

Specifications:

• Model: SSR-25DA (or similar)

• Load Current: 25A AC

• Load Voltage: 24-380V AC (or 24-480V AC)

• Control Voltage: 3-32V DC (or 90-280V AC for AC control models)

• Control Current: 10-25mA DC

• Isolation Voltage: 1500-2500V AC

• On-State Voltage Drop: < 1.5V

• Switching Time: < 10ms

• Mounting: DIN rail or heatsink mounting

• Terminal Type: Screw terminals

• Operating Temperature: -30°C to +80°C

• Housing Material: Flame-retardant plastic

Package Content:
1 x 25A Solid State Relay

وصف المنتج:

طور أنظمة التحكم الصناعية الخاصة بك مع هذا الريليه ذو الحالة الصلبة 25 أمبير المصمم لتطبيقات التبديل عالية الأداء. على عكس الريليهات الميكانيكية، يستخدم هذا الريليه ذو الحالة الصلبة تكنولوجيا أشباه الموصلات لتقديم تشغيل صامت without شرر مع موثوقية استثنائية وعمر خدمة طويل. قادر على التعامل مع تيار حمل يصل إلى 25 أمبير، مما يجعله مثاليًا للتحكم في السخانات، المحركات، أنظمة الإضاءة، والمعدات الصناعية. يتميز بعزل ضوئي بين دوائر التحكم والحمل، مما يضمن تشغيلاً آمنًا ويحمي إلكترونيات التحكم الحساسة الخاصة بك من الارتفاعات المفاجئة في الجهد. بتصميمه الصناعي المضغوط ووصلات المحطات البرغية، تم بناء هذا الريليه للتطبيقات المتطلبة في الأتمتة، التحكم في درجة الحرارة، وأنظمة إدارة الطاقة.

الميزات الرئيسية:

• سعة تيار عالية: مقنن لتيار حمل 25 أمبير، مناسب للتحكم في المعدات الصناعية القوية وعناصر التسخين.

• موثوقية الحالة الصلبة: عدم وجود أجزاء متحركة يعني عدم وجود تآكل في نقاط التلامس، شرر، أو أعطال ميكانيكية لعمر خدمة ممتد.

• عزل ضوئي: يوفر عزلًا كهربائيًا كاملاً بين دائرة التحكم والحمل لسلامة محسنة.

• تشغيل صامت: لا يوجد صوت نقر مسموع أثناء التبديل، ideal للبيئات الحساسة للضوضاء.

• سرعة تبديل عالية: تشغيل أسرع بكثير من الريليهات الميكانيكية، مما يمكن التحكم الدقيق في تطبيقات PWM.

• كشف عبور الصفر: يمنع تيار الاندفاع بالتبديل عند نقطة عبور الجهد الصفري (للنماذج AC).’

المواصفات:

• الموديل: SSR-25DA (أو مشابه)

• تيار الحمل: 25 أمبير تيار متردد

• جهد الحمل: 24-380 فولت تيار متردد (أو 24-480 فولت تيار متردد)

• جهد التحكم: 3-32 فولت تيار مستمر (أو 90-280 فولت تيار متردد لنماذج التحكم AC)

• تيار التحكم: 10-25 مللي أمبير تيار مستمر

• جهد العزل: 1500-2500 فولت تيار متردد

• هبوط الجهد في حالة التشغيل: < 1.5 فولت

• زمن التبديل: < 10 مللي ثانية

• طريقة التثبيت: تركيب على سكة DIN أو مشتت حراري

• نوع المحطات: محطات برغية

• درجة حرارة التشغيل: -30°C إلى +80°C

• مادة الغلاف: بلاستيك مقاوم للاحتراق

محتويات العلبة:
1 x ريليه حالة صلبة 25 أمبير
