Description

24MHz 8-Channel USB Logic Analyzer – Single-Chip Microcomputer, ARM, & FPGA Digital Signal Debugging Tool

Unlock the inner workings of your digital circuits with the 24MHz 8-Channel USB Logic Analyzer, an essential tool for debugging and analyzing digital signals in microcontrollers (like Arduino, AVR, PIC), ARM processors, and FPGA designs.

This compact, PC-based instrument captures and displays the timing relationships and logic levels of up to eight digital signals simultaneously, with a sampling rate of up to 24 million samples per second. It connects directly to your computer via USB and works with powerful, user-friendly software (like PulseView or the provided application) to visualize waveforms, decode protocols (I2C, SPI, UART, 1-Wire, CAN, etc.), and measure timing parameters.

Ideal for engineers, students, and hobbyists, this logic analyzer is the perfect, cost-effective solution for diagnosing communication issues, verifying code execution, and developing embedded systems without the high cost of professional lab equipment.

Key Features & Benefits

8 Synchronous Digital Input Channels

Monitor and capture up to eight digital signal lines simultaneously, allowing you to analyze complex interactions between multiple buses, control lines, and peripherals in your circuit.

High-Speed 24MHz Sampling Rate

With a maximum sampling rate of 24MHz, it can accurately capture digital signals with timing details sufficient for debugging common embedded protocols and moderate-speed microcontroller operations.

Extensive Protocol Decoding Support

The accompanying software (e.g., PulseView/Sigrok) includes powerful decoders for a wide range of serial protocols, including I2C, SPI, UART (RS232), 1-Wire, CAN, and more, turning raw data into understandable bus transactions.

Portable & USB-Powered Design

Draws power entirely from the USB port of your PC or laptop, making it a truly portable diagnostic tool that requires no external power supply, perfect for benchtop or field debugging.

Advanced Triggering & Analysis Software

Use sophisticated software to set up complex triggering conditions (edge, pattern, pulse width) to capture specific events of interest, and perform detailed timing measurements and waveform analysis.

Technical Specifications

Acquisition & Channels

• Channels: 8 Digital Input Channels

• Maximum Sampling Rate: 24 MS/s (Mega Samples per second)

• Input Voltage Range: 0V – 5V (Logic Level)

• Input Impedance: 100KΩ

• Threshold Voltage: Adjustable (typically 1.4V-2.5V)

Protocol & Software

• Supported Protocols: I2C, SPI, UART, 1-Wire, CAN, USB 1.1, PS/2, MIDI, and many more (via software decoders)

• Software Compatibility: Works with open-source Sigrok/PulseView software and often includes proprietary GUI software.

• Operating Systems: Windows, Linux, macOS

Physical & Connectivity

• Interface: USB 2.0 (Type-A or Type-B connector)

• Probes: Includes 8 color-coded flying lead test clips (grabbers)

• Power Supply: Powered via USB (5V)

• Dimensions: Small, pocket-sized device

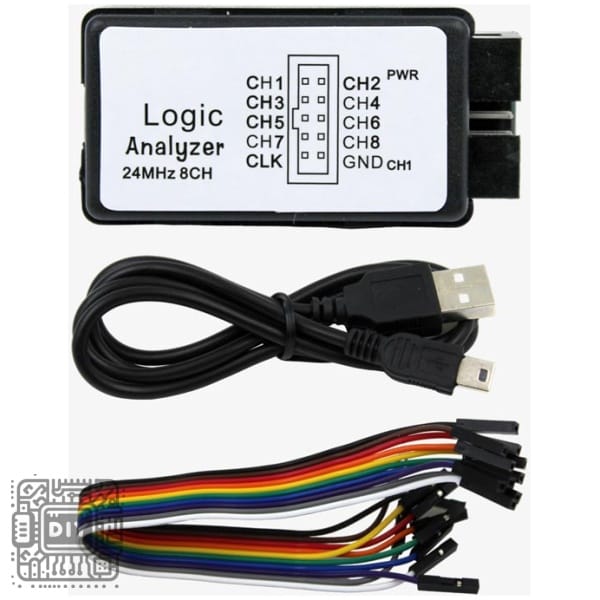

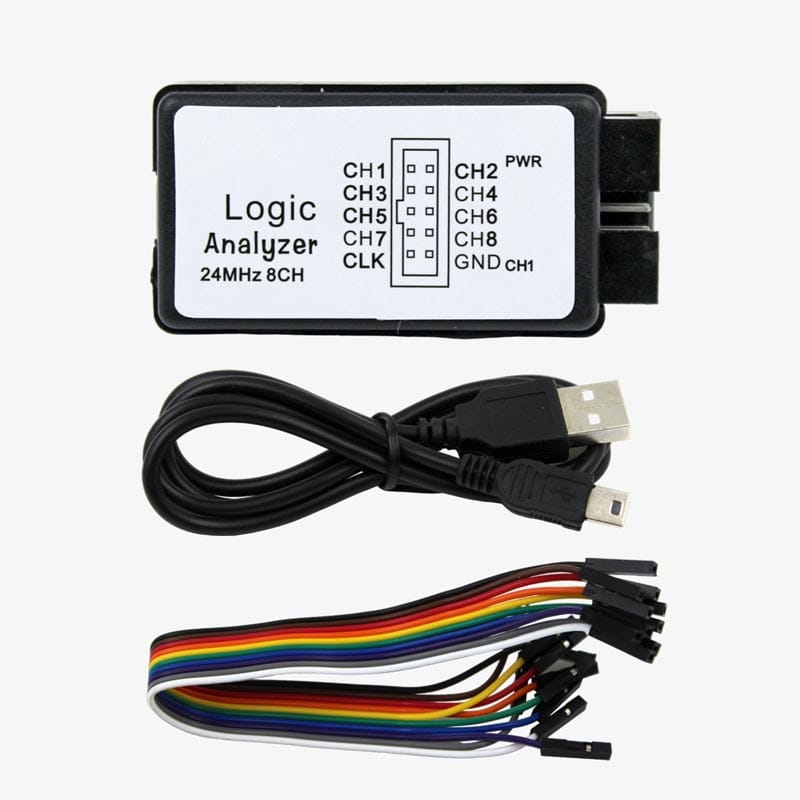

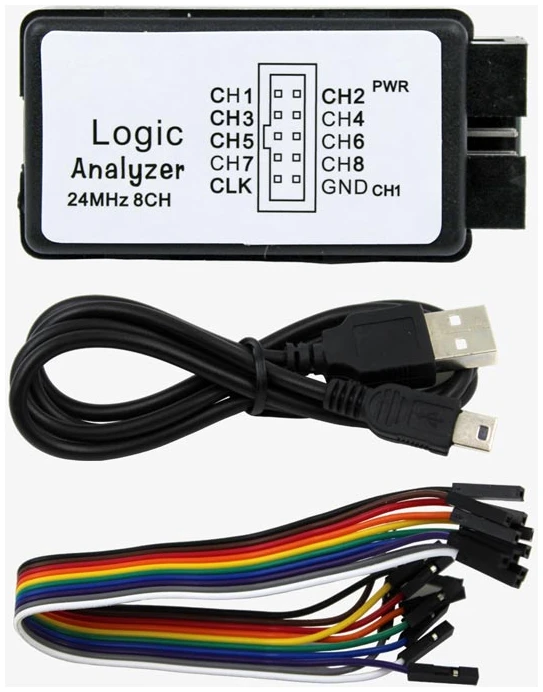

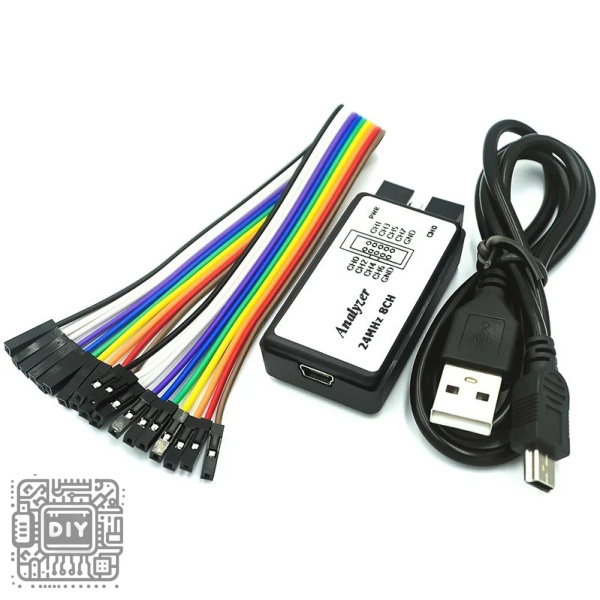

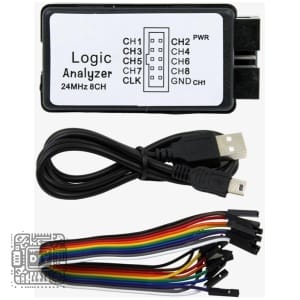

Package Contents

• 1 x USB Logic Analyzer Main Unit (8-Channel, 24MHz)

• 1 x Set of 8 Color-Coded Test Clips (Grabbers)

• 1 x USB Cable

---

محلل منطق USB 8 قنوات 24 ميجاهرتز – أداة تصحيح إشارات رقمية للمتحكمات الدقيقة، ARM، و FPGA

افتح الآلية الداخلية لدوائرك الرقمية مع محلل المنطق USB 8 قنوات 24 ميجاهرتز، وهي أداة أساسية لتصحيح وتحليل الإشارات الرقمية في المتحكمات الدقيقة (مثل أردوينو، AVR، PIC)، ومعالجات ARM، وتصميمات FPGA. تلتقط هذه الأداة القائمة على الحاسوب والمضغوطة وتعرض علاقات التوقيت ومستويات المنطق لما يصل إلى ثماني إشارات رقمية في وقت واحد، بمعدل أخذ عينات يصل إلى 24 مليون عينة في الثانية. تتصل مباشرة بحاسوبك عبر USB وتعمل مع برنامج قوي وسهل الاستخدام (مثل PulseView أو التطبيق المرفق) لتصور أشكال الموجات، وفك تشفير البروتوكولات (I2C، SPI، UART، 1-Wire، CAN، إلخ)، وقياس معلمات التوقيت. مثالية للمهندسين، والطلاب، والهواة، يعد محلل المنطق هذا الحل المثالي الفعال من حيث التكلفة لتشخيص مشكلات الاتصال، والتحقق من تنفيذ الكود، وتطوير الأنظمة المضمنة بدون التكلفة العالية لمعدات المختبر الاحترافية.

الميزات والفوائد الرئيسية

8 قنوات إدخال رقمية متزامنة

راقب والتقط ما يصل إلى ثمانية خطوط إشارة رقمية في وقت واحد، مما يسمح لك بتحليل التفاعلات المعقدة بين ناقلات متعددة، وخطوط تحكم، وملحقات طرفية في دارتك.

معدل أخذ عينات عالي السرعة 24 ميجاهرتز

بأقصى معدل أخذ عينات 24 ميجاهرتز، يمكنه التقاط إشارات رقمية بدقة بتفاصيل توقيت كافية لتصحيح بروتوكولات مضمنة شائعة وعمليات متحكم دقيق بسرعة معتدلة.

دعم واسع لفك تشفير البروتوكولات

يتضمن البرنامج المرافق (مثل PulseView/Sigrok) مفكات تشفير قوية لمجموعة واسعة من البروتوكولات التسلسلية، بما في ذلك I2C، SPI، UART (RS232)، 1-Wire، CAN، والمزيد، محولاً البيانات الخام إلى معاملات ناقل مفهومة.

تصميم محمول ويعمل بالطاقة من USB

يعمل بالطاقة بالكامل من منفذ USB لحاسوبك الشخصي أو المحمول، مما يجعله أداة تشخيص محمولة حقيقية لا تتطلب مصدر طاقة خارجي، مثالية للتصحيح على المنضدة أو في الميدان.

برنامج تحليل وتشغيل متقدم

استخدم برنامجًا متطورًا لإعداد شروط تشغيل معقدة (حافة، نمط، عرض النبضة) لالتقاط أحداث محددة ذات اهتمام، وإجراء قياسات توقيت مفصلة وتحليل أشكال الموجات.

المواصفات الفنية

الاقتناء والقنوات

• القنوات: 8 قنوات إدخال رقمية

• أقصى معدل أخذ عينات: 24 ميجا عينة/ثانية

• نطاق جهد الإدخال: 0 فولت – 5 فولت (مستوى منطقي)

• معاوقة الإدخال: 100 كيلو أوم

• جهد العتبة: قابل للتعديل (عادة 1.4 فولت – 2.5 فولت)

البروتوكول والبرمجيات

• البروتوكولات المدعومة: I2C، SPI، UART، 1-Wire، CAN، USB 1.1، PS/2، MIDI، والعديد غيرها (عبر مفكات تشفير برمجية)

• توافق البرمجيات: يعمل مع برنامج Sigrok/PulseView مفتوح المصدر وغالبًا ما يتضمن برنامج واجهة مستخدم رسومية خاص.

• أنظمة التشغيل: Windows، Linux، macOS

الخصائص الفيزيائية والتوصيلية

• الواجهة: USB 2.0 (موصل Type-A أو Type-B)

• المسبارات: تتضمن 8 مشابك اختبار ملونة بسلك متحرك (ماسكات)

• مصدر الطاقة: يعمل بالطاقة عبر USB (5 فولت)

• الأبعاد: جهاز صغير بحجم الجيب

محتويات العلبة

• 1 × الوحدة الرئيسية لمحلل المنطق USB (8 قنوات، 24 ميجاهرتز)

• 1 × مجموعة من 8 مشابك اختبار ملونة (ماسكات)

• 1 × كابل USB
