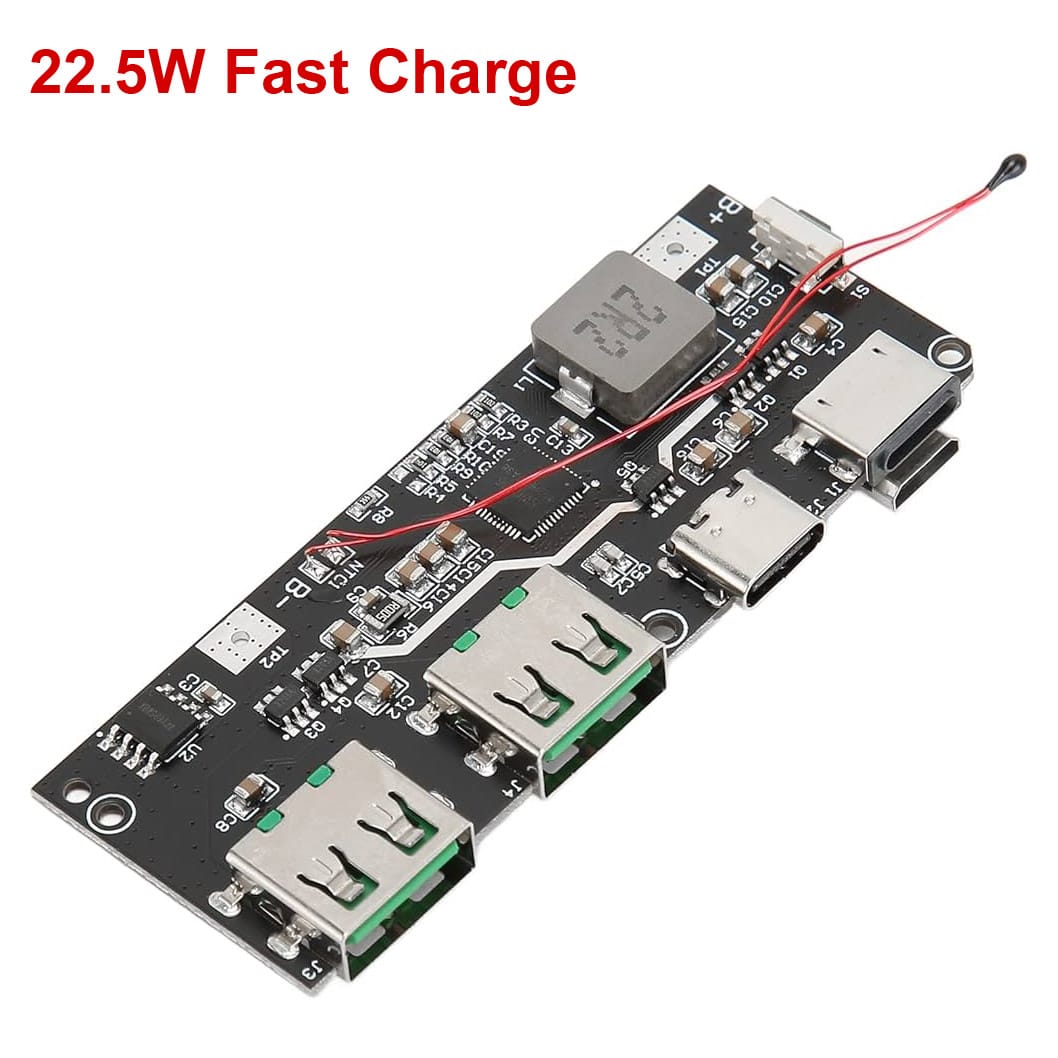

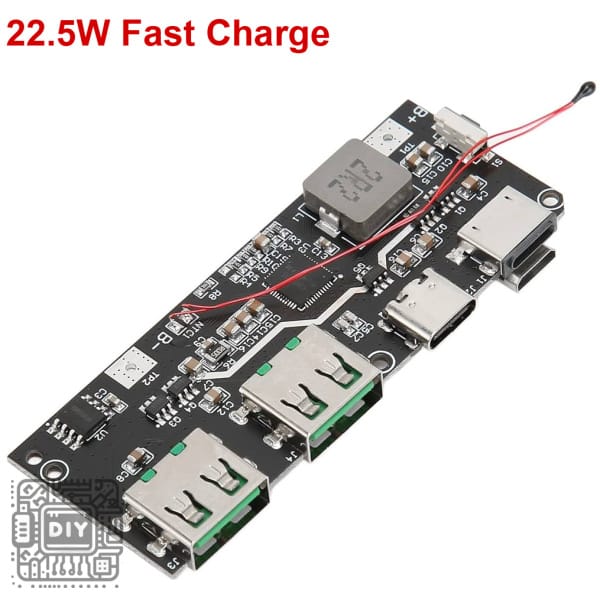

22.5W Power Bank 5-Port Bidirectional Fast Charging Mobile Power Module – QC4+ / PD3.0 DIY Motherboard Kit

Build a professional, high-speed portable charging solution with this 22.5W 5-Port Bidirectional Fast Charging Mobile Power Module, a complete circuit board kit designed for DIY power bank enthusiasts and custom electronics projects. This advanced motherboard integrates both QC4+ and PD3.0 fast charging protocols, delivering up to 22.5W of power to charge smartphones, tablets, and other USB devices at maximum speed. The bidirectional design allows the same ports to handle both charging the internal battery pack and discharging to power external devices, making it the ideal core for custom power banks, portable charging stations, and embedded power solutions.

The module features five USB ports providing flexible connectivity for multiple devices simultaneously. The onboard intelligent chipset automatically identifies connected devices and delivers the optimal charging current for each port, with load balancing to ensure safe and efficient operation when charging multiple devices at once. The compact PCB design with durable construction ensures long-lasting performance while fitting easily into custom enclosures and portable projects.

Built-in protection features include overcurrent protection, overvoltage protection, short circuit protection, and temperature monitoring, ensuring safe operation under various conditions. The module supports a wide range of fast charging protocols including QC4+, QC3.0, PD3.0, AFC, FCP, and SCP, making it compatible with devices from Apple, Samsung, Huawei, Xiaomi, and other major brands. Whether you’re building a high-capacity power bank from 18650 cells, designing a custom portable charger, or upgrading an existing power supply, this 5-port fast charging module provides the performance and flexibility you need.

Key Features

22.5W High-Speed Charging

Delivers up to 22.5W of fast charging power, capable of charging compatible smartphones to 50% in approximately 30 minutes, dramatically reducing charging time compared to standard chargers.

5-Port Versatile Connectivity

Features five USB ports, providing ample capacity for charging multiple devices simultaneously, perfect for family use, travel, or workshop applications.

Bidirectional Fast Charging

Supports both input (charging the power bank) and output (charging devices) on the same ports, with automatic direction detection for seamless operation.

QC4+ and PD3.0 Fast Charging Protocols

Compatible with Quick Charge 4+ and Power Delivery 3.0 standards, ensuring optimal charging speeds for a wide range of modern smartphones, tablets, and laptops.

Multi-Protocol Support

Supports QC4+, QC3.0, PD3.0, AFC (Samsung), FCP (Huawei), and SCP (Huawei) protocols, providing broad compatibility across major device brands.

Intelligent Automatic Load Detection

Onboard chipset automatically detects connected devices and negotiates the optimal voltage and current for each port, maximizing charging efficiency.

Comprehensive Protection Features

Built-in overcurrent protection, overvoltage protection, short circuit protection, and temperature monitoring safeguard your devices and the power bank itself.

Compact and Durable PCB

Designed with a compact footprint and high-quality FR4 epoxy-glass laminate, ensuring durability while fitting easily into custom enclosures and portable projects.

LED Status Indicators

Onboard LEDs provide clear visual feedback for power status, charging status, and fast charging mode activation.

Low Standby Power Consumption

Consumes minimal power when idle, preserving battery capacity for when you need it most.

Specifications

Pin Configuration

Port Configuration (Typical)

Note: Exact port configuration may vary by version.

Battery Connection Guide

Single Cell (1S) Configuration

B+ ──────────────────► 18650 Cell (+)
B- ──────────────────► 18650 Cell (-)

Two Cells in Series (2S) Configuration

B+ ──────────────────► Cell 1 (+) ── Cell 2 (-) ── Cell 2 (+)
B1 ──────────────────► Junction between Cell 1 and Cell 2
B- ──────────────────► Cell 1 (-)

Three Cells in Series (3S) Configuration

B+ ──────────────────► Cell 3 (+)
B1 ──────────────────► Junction between Cell 2 and Cell 3
B2 (if present) ─────► Junction between Cell 1 and Cell 2
B- ──────────────────► Cell 1 (-)

Assembly Instructions

Step 1: Prepare Components

• Select appropriate lithium battery cells (18650, Li-Po, etc.)

• Ensure all cells have matching voltage, capacity, and age

• For multi-cell configurations, cells must be balanced

Step 2: Connect Battery Pack

• Solder battery connections to B+, B-, and balance terminals (B1, B2)

• Use thick wire (18-20 AWG) for main power connections

• Double-check polarity before soldering

Step 3: Install Temperature Sensor (Optional)

• Connect a 10kΩ NTC thermistor to NTC and GND terminals

• Place thermistor in contact with battery cells for temperature monitoring

Step 4: Test Before Final Assembly

• Connect a charged battery pack

• Verify LED indicators function

• Test each output port with a compatible device

• Test input charging function

Step 5: Install in Enclosure

• Mount PCB securely in your custom enclosure

• Ensure adequate ventilation for heat dissipation

• Route battery wires safely to avoid pinching

Fast Charging Protocol Compatibility

Common Applications

• High-capacity DIY power bank for travel and camping

• Portable charging station for multiple devices

• Embedded power supply for portable electronics

• Custom battery backup for home or office

• Field power source for photography and videography

• Workshop charging hub for multiple tools and devices

• Educational electronics projects

Important Usage Notes

• Always use a battery protection circuit (BMS) in addition to this module for multi-cell configurations

• Use cells with identical capacity, brand, and age for optimal performance

• Ensure cells are balanced before first use

• Do not reverse polarity on B+ and B- terminals

• Connect battery before connecting USB charger

• Use high-quality USB-C cables rated for fast charging

• The module generates heat at high power; ensure adequate airflow

Package Contents

• 1 x 22.5W 5-Port Fast Charging Power Bank Module

• (Battery cells, enclosure, and USB cables not included)
