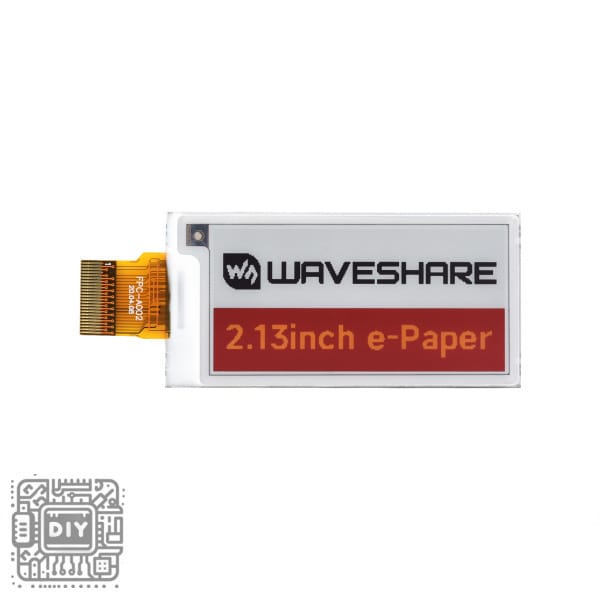

Waveshare 2.13inch E-Paper (G) Raw Display – 250×122 Four-Color Red/Yellow/Black/White E-Ink Panel

Introduce vibrant, multi-color information display with ultra-low power consumption using the Waveshare 2.13inch 4-Color E-Paper (G) Raw Display. This advanced four-color E-Ink panel showcases a crisp 250×122 pixel resolution and can independently render rich red, bright yellow, deep black, and clean white, allowing for more expressive and eye-catching interfaces compared to traditional black-and-white e-paper.

Based on the latest ACeP (Advanced Color ePaper) or similar multi-pigment technology, it creates a paper-like, reflective display that is perfectly readable in direct sunlight and requires zero power to maintain a static image.

This raw panel is supplied without a driver board, giving you maximum flexibility to integrate it with your chosen controller (like the universal Waveshare driver HATs). It’s the ideal choice for next-generation smart retail labels, public information signs, industrial status indicators, and creative projects where color differentiation and exceptional battery life are critical.

Key Features & Benefits

Four Distinct, Vivid Colors

Features a unique four-color system (Red, Yellow, Black, White) that enables high-contrast, multi-hue displays. This allows for color-coded data presentation, status alerts, and more visually engaging graphics than monochrome e-paper.

High-Contrast & Sunlight Readable

Utilizes reflective E-Ink technology with no backlight, providing a paper-like viewing experience. It offers exceptional readability even in bright outdoor sunlight and is gentle on the eyes for long-term viewing.

Ultra-Low Power Consumption

Like all E-Ink displays, it only consumes power during the screen update (refreshing) process. Once an image is drawn, it remains visible without any power draw, making it perfect for battery-powered devices that need to run for months or years.

Flexible & Lightweight Raw Panel

Comes as a bare raw panel with a flexible FPC (Flexible Printed Circuit) tail. This thin and lightweight form factor allows for integration into curved surfaces or compact enclosures where traditional screens won’t fit.

Simple SPI Interface for Easy Control

Communicates via a standard SPI interface, making it straightforward to connect to microcontrollers like Raspberry Pi, Arduino, or ESP32 using a compatible driver board. The interface allows for full control over the multi-color pixel matrix.

Technical Specifications

Display Specifications

• Screen Size: 2.13 inches (diagonal)

• Display Colors: 4 Colors: Red, Yellow, Black, White

• Resolution: 250 x 122 pixels

• Display Technology: ACeP (Advanced Color ePaper) or equivalent multi-pigment E-Ink

• Active Area: 48.6mm x 23.7mm

• Pixel Pitch: 0.1944mm x 0.1944mm

Interface & Electrical

• Interface: 4-wire SPI (Serial Peripheral Interface)

• Supply Voltage (VCC): 3.3V (typical for logic)

• Operating Temperature: 0 ~ 40 °C

• Storage Temperature: -20 ~ 60 °C

Physical Specifications

• Outline Dimensions: Approximately 57.5mm x 31.5mm x 1.2mm

• Connector: FPC (Flexible Printed Circuit) connector tail

• Viewing Angle: Wide viewing angle > 170°

• Weight: Extremely lightweight (few grams)

Package Contents

• 1 x 2.13inch E-Paper (G) Raw Display Panel (250×122, 4-Color)

• (Note: A compatible driver board/controller (e.g., Waveshare Universal E-Paper HAT) is required to use this display and is NOT included.)

---

لوحة عرض حبر إلكتروني خام مقاس 2.13 بوصة (G) من Waveshare – لوحة حبر إلكتروني بأربعة ألوان: أحمر/أصفر/أسود/أبيض بدقة 250×122

قدّم عرض معلومات نابضًا بالحياة متعدد الألوان باستهلاك طاقة منخفض للغاية باستخدام لوحة العرض الحبر الإلكتروني الخام مقاس 2.13 بوصة (G) من Waveshare. تعرض لوحة الحبر الإلكتروني المتقدمة هذه بأربعة ألوان دقة واضحة تبلغ 250×122 بكسل ويمكنها عرض الأحمر الغني، والأصفر اللامع، والأسود العميق، والأبيض النقي بشكل مستقل، مما يسمح بواجهات أكثر تعبيرًا وجاذبية مقارنة بالحبر الإلكتروني التقليدي بالأبيض والأسود. بناءً على أحدث تقنية ACeP (حبر إلكتروني ملون متقدم) أو تقنية حبر إلكتروني متعددة الأصباغ مماثلة، تخلق عرضًا عاكسًا يشبه الورق، ويمكن قراءته بشكل مثالي تحت أشعة الشمس المباشرة ولا يتطلب أي طاقة للحفاظ على صورة ثابتة. تقدم هذه اللوحة الخام بدون لوحة تحكم، مما يمنحك أقصى مرونة لدمجها مع المتحكم الذي تختاره (مثل لوحات HAT المحركة العامة من Waveshare). إنها الخيار المثالي لملصقات البيع بالتجزئة الذكية من الجيل التالي، ولافتات المعلومات العامة، ومؤشرات الحالة الصناعية، والمشاريع الإبداعية حيث يكون التمييز اللوني وعمر البطارية الاستثنائي أمران بالغا الأهمية.

الميزات والفوائد الرئيسية

أربعة ألوان متميزة وحية

تتميز بنظام فريد من أربعة ألوان (أحمر، أصفر، أسود، أبيض) يمكن عرضًا عالي التباين متعدد الألوان. يسمح هذا بعرض بيانات مشفرة بالألوان، وتنبيهات حالة، ورسومات أكثر جاذبية بصريًا من الحبر الإلكتروني أحادي اللون.

تباين عالي وقراءة تحت أشعة الشمس

تستخدم تقنية الحبر الإلكتروني العاكسة بدون إضاءة خلفية، مما يوفر تجربة مشاهدة تشبه الورق. توفر قابلية قراءة استثنائية حتى تحت أشعة الشمس الساطعة في الخارج وهي لطيفة على العينين للمشاهدة طويلة المدى.

استهلاك طاقة منخفض للغاية

مثل جميع شاشات الحبر الإلكتروني، تستهلك الطاقة فقط أثناء عملية تحديث الشاشة. بمجرد رسم صورة، تبقى مرئية بدون أي استهلاك للطاقة، مما يجعلها مثالية للأجهزة التي تعمل بالبطاريات والتي تحتاج إلى العمل لشهور أو سنوات.

لوحة خام مرنة وخفيفة الوزن

تأتي كلوحة خام عارية بذيل FPC (دائرة مطبوعة مرنة). يسمح هذا الشكل المضغوط والخفيف الوزن بالدمج في الأسطح المنحنية أو العلب المضغوطة حيث لا تناسب الشاشات التقليدية.

واجهة SPI بسيطة للتحكم السهل

تتواصل عبر واجهة SPI قياسية من 4 أسلاك، مما يجعل توصيلها بالمتحكمات الدقيقة مثل الرازبيري باي، أو أردوينو، أو ESP32 باستخدام لوحة تحكم متوافقة أمرًا مباشرًا. تسمح الواجهة بالتحكم الكامل في مصفوفة البكسل متعددة الألوان.

المواصفات الفنية

مواصفات العرض

• مقاس الشاشة: 2.13 بوصة (قطري)

• ألوان العرض: 4 ألوان: أحمر، أصفر، أسود، أبيض

• الدقة: 250 × 122 بكسل

• تقنية العرض: ACeP (حبر إلكتروني ملون متقدم) أو حبر إلكتروني متعدد الأصباغ مكافئ

• المساحة النشطة: 48.6 مم × 23.7 مم

• مسافة البكسل: 0.1944 مم × 0.1944 مم

الواجهة والخصائص الكهربائية

• الواجهة: SPI من 4 أسلاك (واجهة الطرفي التسلسلي)

• جهد التغذية (VCC): 3.3 فولت (نموذجي للمنطق)

• درجة حرارة التشغيل: 0 ~ 40 درجة مئوية

• درجة حرارة التخزين: -20 ~ 60 درجة مئوية

الخصائص الفيزيائية

• الأبعاد الخارجية: تقريبًا 57.5 مم × 31.5 مم × 1.2 مم

• الموصل: ذيل موصل FPC (دائرة مطبوعة مرنة)

• زاوية المشاهدة: زاوية مشاهدة واسعة > 170 درجة

• الوزن: خفيف الوزن للغاية (بضعة جرامات)

محتويات العلبة

• 1 × لوحة عرض حبر إلكتروني خام مقاس 2.13 بوصة (G) (250×122، 4 ألوان)

• (ملاحظة: لوحة تحكم/متحكم متوافقة (مثل لوحة Waveshare العالمية لقيادة الحبر الإلكتروني HAT) مطلوبة لاستخدام هذه الشاشة وهي غير مرفقة.)
