2.1 Channel Bluetooth Amplifier Board

Description

Product Description:

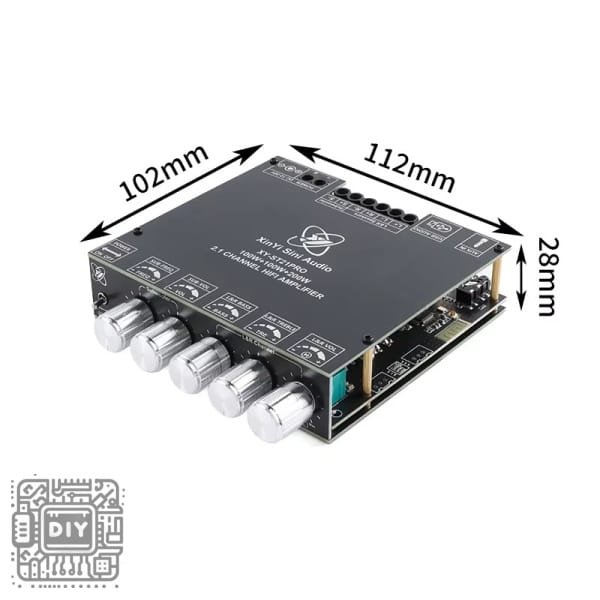

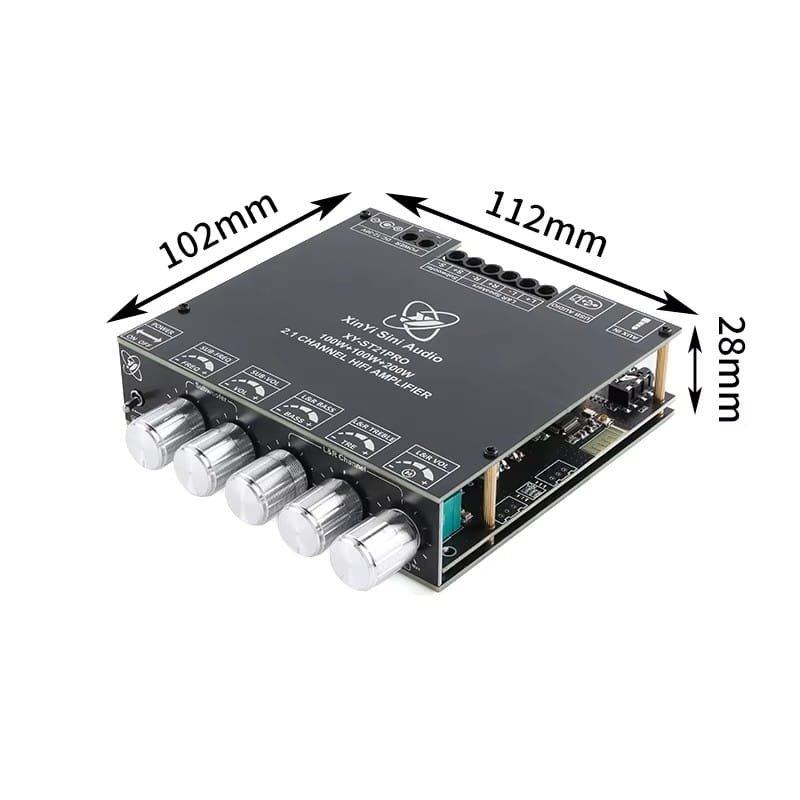

Build a powerful and immersive 2.1 channel audio system with the XY-ST21PRO Bluetooth Digital Amplifier Module. This advanced board is engineered to deliver a robust 100W per stereo channel for your left and right speakers, plus a dedicated 200W output for a subwoofer, creating a rich, room-filling soundscape perfect for home theaters, PC audio setups, and parties. Driven by the high-efficiency TPA3221 chip from Texas Instruments, it ensures clean, dynamic sound with minimal distortion. The module features built-in Bluetooth 5.0 for seamless wireless streaming and includes essential controls for Volume, Bass, Treble, and a separate Subwoofer Level, giving you complete command over your audio. With multiple input options and a wide power supply range, the XY-ST21PRO is the ultimate all-in-one solution for DIY enthusiasts looking to create a high-power 2.1 sound system.

Key Features:

• 2.1 Channel High Power: Delivers 100W x 2 (Stereo) + 200W (Subwoofer) for a powerful and balanced audio experience.

• Advanced TPA3221 Chip: Utilizes the efficient Texas Instruments TPA3221 Class-D amplifier for high-fidelity sound and excellent thermal performance.

• Dedicated Subwoofer Control: Features an independent subwoofer volume knob to perfectly blend the bass with your main speakers.

• Built-in Bluetooth 5.0: Enables easy wireless audio streaming from smartphones, tablets, and computers with stable connectivity.

• Comprehensive Tone Control: Separate knobs for Master Volume, Bass, and Treble allow for precise sound customization.

• Multiple Input Options: Typically includes Bluetooth, AUX (RCA), and USB/TF Card playback options for maximum connectivity flexibility.

Specifications:

• Core Chip: Texas Instruments TPA3221

• Output Power:

  • Subwoofer Channel: 200W (Max @ 10% THD)

  • Stereo Channels: 100W x 2 (Max @ 10% THD)

  • Note: Actual power depends on power supply voltage and impedance.

• Recommended Power Supply Voltage: DC 24-32V

• Speaker Impedance: 4-8 Ω

• Bluetooth Version: 5.0

• Signal-to-Noise Ratio (SNR): >98dB

• Total Harmonic Distortion (THD): <1%

• Frequency Response: 20Hz – 20kHz

• Controls: Master Volume, Bass, Treble, Subwoofer Volume

• Inputs: Bluetooth, AUX (RCA), USB, TF Card (confirm based on actual board)

• Outputs: Left Channel, Right Channel, Subwoofer Channel

Package Content:

• 1 x XY-ST21PRO 2.1 Channel Amplifier Board

• 1 Set of Control Knobs

• (Note: Power supply and speakers are not included)

Product Description (وصف المنتج):

ابن نظام صوتي غامس وقوي بـ 2.1 قناة مع لوحة المضخم الرقمي بلوتوث XY-ST21PRO. تم تصميم هذه اللوحة المتطورة هندسيًا لتقدير 100 واط لكل قناة ستيريو لمكبرات الصوت اليسرى واليمنى، بالإضافة إلى خرج مخصص 200 واط لسماعة subwoofer، مما يخلق مشهدًا صوتيًا غنيًا يملأ الغرفة، وهو مثالي لأجهزة المسرح المنزلي، وإعدادات صوت الكمبيوتر، والحفلات. مدعومًا بشريحة TPA3221 عالية الكفاءة من Texas Instruments، يضمن صوتًا نقيًا وديناميكيًا بأقل تشويه. تتميز الوحدة بتقنية بلوتوث 5.0 مدمجة للبث اللاسلكي السلس وتتضمن عناصر تحكم أساسية للمستوى العام والجهير والجهير الحاد ومستوى منفصل لسماعة subwoofer، مما يمنحك تحكمًا كاملاً في صوتك. مع خيارات إدخال متعددة ونطاق مصدر طاقة واسع، تعد XY-ST21PRO الحل الشامل النهائي لعشاق الـ DIY الذين يتطلعون إلى إنشاء نظام صوتي 2.1 عالي الطاقة.

Key Features (الميزات الرئيسية):

• طاقة عالية بـ 2.1 قناة: يقدم 100 واط × 2 (ستيريو) + 200 واط (subwoofer) لتجربة صوتية متوازنة وقوية.

• شريحة TPA3221 المتطورة: تستخدم مضخم الفئة D عالي الكفاءة من Texas Instruments TPA3221 للحصول على صوت عالي الدقة وأداء حراري ممتاز.

• تحكم مخصص في الـ Subwoofer: يتميز بمقبض مستوى حجم منفصل لسماعة subwoofer لدمج الجهير perfectly مع مكبرات الصوت الرئيسية الخاصة بك.

• بلوتوث 5.0 مدمج: يمكن البث الصوتي اللاسلكي السهل من الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر مع اتصال مستقر.

• تحكم نغمة شامل: مقابض منفصلة للمستوى العام والجهير والجهير الحاد تسمح بتخصيص الصوت بدقة.

• خيارات إدخال متعددة: تتضمن عادةً بلوتوث، ومدخل مساعد (RCA)، وخيارات تشغيل USB / بطاقة TF لمرونة اتصال قصوى.

Specifications (المواصفات):

• الشريحة الأساسية: Texas Instruments TPA3221

• قوة الخرج:

  • قناة الـ Subwoofer: 200 واط (الحد الأقصى @ 10% THD)

  • قنوات الستيريو: 100 واط × 2 (الحد الأقصى @ 10% THD)

  • ملاحظة: الطاقة الفعلية تعتمد على جهد مصدر الطاقة والمقاومة.

• جهد مصدر الطاقة الموصى به: 24-32 فولت تيار مستمر

• مقاومة مكبر الصوت: 4-8 أوم

• إصدار البلوتوث: 5.0

• نسبة الإشارة إلى الضوضاء (SNR): >98 ديسيبل

• التشويه التوافقي الكلي (THD): <1%

• استجابة التردد: 20 هرتز – 20 كيلو هرتز

• عناصر التحكم: المستوى العام، الجهير، الجهير الحاد، مستوى الـ Subwoofer

• مداخل: بلوتوث، مدخل مساعد (RCA)، USB، بطاقة TF (Confirm بناءً على اللوحة الفعلية)

• مخارج: قناة يسرى، قناة يمنى، قناة الـ Subwoofer

Package Content (محتويات العلبة):

• ١ × لوحة مضخم XY-ST21PRO 2.1 قناة

• ١ مجموعة مقابض تحكم

• (ملاحظة: مصدر الطاقة ومكبرات الصوت غير مضمنة)
