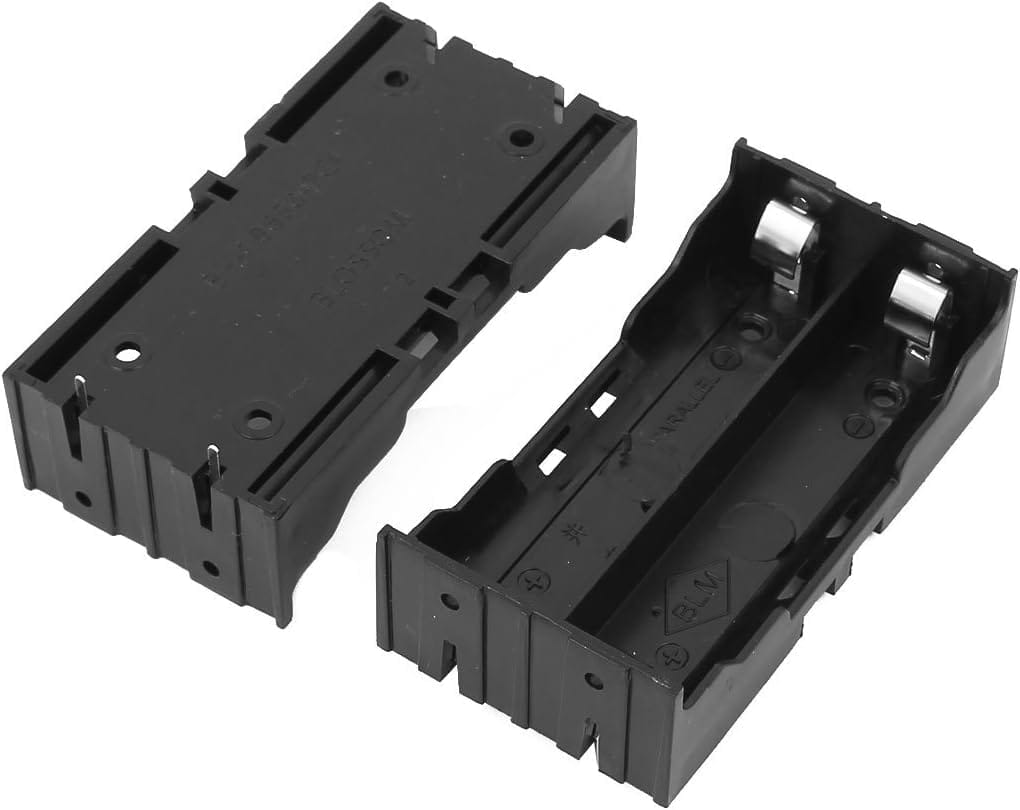

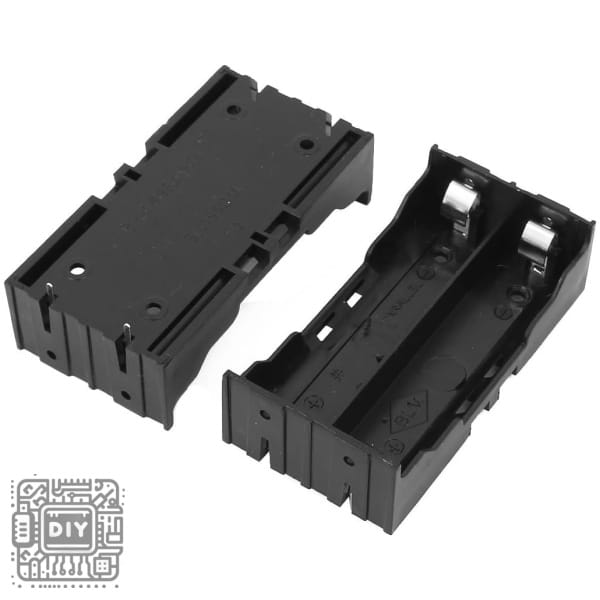

18650 2-Cell Li-ion Battery Holder – MPD BK-18650-PC4

Secure and connect your 18650 lithium-ion batteries with confidence using the MPD BK-18650-PC4, a professional-grade 2-cell battery holder designed for PCB mounting and custom projects.

This high-quality holder accepts two standard 18650 cylindrical lithium-ion cells, providing reliable pressure contacts that ensure consistent electrical connection without the need for soldering directly to battery terminals.

Constructed from self-extinguishing black glass-filled thermoplastic polyester, this holder offers exceptional durability and safety with a UL94V-0 flammability rating and an impressive operating temperature range from -40°C to +180°C.

The nickel-plated stainless steel spring contacts deliver excellent conductivity and corrosion resistance, while the four PC pins allow for secure through-hole mounting on PCBs or easy soldering of wire leads for custom battery packs and DIY electronics projects.

Key Features

High-Quality Construction

Crafted from self-extinguishing black glass-filled thermoplastic polyester with a UL94V-0 flammability rating, providing excellent heat resistance, durability, and safety for demanding applications.

Reliable Pressure Contacts

Features nickel-plated stainless steel spring contacts that provide consistent pressure on battery terminals, ensuring low resistance connections and reliable power delivery.

Wide Operating Temperature Range

Engineered to perform reliably across extreme environments with an operating temperature range of -40°C to +180°C, suitable for both cold and high-heat applications.

Secure PCB Mounting

Includes four PC pins for through-hole mounting on printed circuit boards, providing mechanical stability and secure electrical connections for permanent installations.

Versatile Connection Options

The PC pins can be soldered directly to PCB traces or used as points for attaching wire leads, offering flexibility for various project requirements from prototyping to production.

Specifications

• Model Number: MPD BK-18650-PC4

• Battery Compatibility: 2 x 18650 Lithium-Ion Cylindrical Cells

• Configuration: Series or Parallel (depending on wiring)

• Material: Black Glass-Filled Thermoplastic Polyester

• Flammability Rating: UL94V-0

• Contact Material: Nickel-Plated Stainless Steel

• Operating Temperature: -40°C to +180°C

• Mounting Type: Through-Hole PCB Mount with 4 Pins

• Pin Material: Tin-Plated Brass

• Dimensions: Approximately 75mm x 37mm x 18mm

• Weight: Approximately 10-12 grams

Package Contents

• 1 x MPD BK-18650-PC4 2-Cell 18650 Battery Holder

(Note: 18650 batteries are NOT included)

---

حامل بطاريات ليثيوم أيون 18650 لخليتين – MPD BK-18650-PC4

ثبت ووصّل بطاريات الليثيوم أيون 18650 الخاصة بك بثقة باستخدام حامل البطاريات الاحترافي MPD BK-18650-PC4، المصمم للتركيب على لوحات الدوائر المطبوعة والمشاريع المخصصة. يقبل هذا الحامل عالي الجودة خليتين قياسيتين من بطاريات الليثيوم أيون الأسطوانية 18650، ويوفر نقاط تلامس ضغط موثوقة تضمن اتصالاً كهربائيًا ثابتًا دون الحاجة إلى لحام مباشر على أطراف البطارية. مصنوع من بوليستر حراري بلاستيكي أسود مقوى بالزجاج ذاتي الإطفاء، يوفر هذا الحامل متانة وسلامة استثنائيين مع تصنيف اشتعال UL94V-0 ونطاق درجة حرارة تشغيل مثير للإعجاب من -40 درجة مئوية إلى +180 درجة مئوية. توفر نقاط التلامس الزنبركية المصنوعة من الستانلس ستيل والمطلية بالنيكل موصلية ممتازة ومقاومة للتآكل، بينما تسمح دبابيس التوصيل الأربعة بالتركيب الآمن من خلال الفتحة على لوحات الدوائر المطبوعة أو سهولة لحام أسلاك التوصيل لحزم البطاريات المخصصة ومشاريع الإلكترونيات DIY.

المميزات الرئيسية

بناء عالي الجودة

مصنوع من بوليستر حراري بلاستيكي أسود مقوى بالزجاج ذاتي الإطفاء مع تصنيف اشتعال UL94V-0، مما يوفر مقاومة حرارية ممتازة ومتانة وسلامة للتطبيقات الصعبة.

نقاط تلامس ضغط موثوقة

يتميز بنقاط تلامس زنبركية من الستانلس ستيل مطلي بالنيكل توفر ضغطًا ثابتًا على أطراف البطارية، مما يضمن توصيلات منخفضة المقاومة وتوصيل طاقة موثوق.

نطاق واسع لدرجة حرارة التشغيل

مصمم للعمل بموثوقية في البيئات القاسية مع نطاق درجة حرارة تشغيل من -40 درجة مئوية إلى +180 درجة مئوية، ومناسب لكل من التطبيقات الباردة وعالية الحرارة.

تركيب آمن على PCB

يتضمن أربعة دبابيس توصيل للتركيب من خلال الفتحة على لوحات الدوائر المطبوعة، مما يوفر ثباتًا ميكانيكيًا وتوصيلات كهربائية آمنة للتركيبات الدائمة.

خيارات توصيل متعددة الاستخدامات

يمكن لحام دبابيس التوصيل مباشرة بمسارات PCB أو استخدامها كنقاط لتوصيل أسلاك التوصيل، مما يوفر مرونة لمتطلبات المشروع المختلفة من النمذجة الأولية إلى الإنتاج.

المواصفات الفنية

• رقم الموديل: MPD BK-18650-PC4

• توافق البطاريات: 2 × خلية أسطوانية ليثيوم أيون 18650

• التكوين: تسلسلي أو متوازي (حسب التوصيل)

• المادة: بوليستر حراري بلاستيكي أسود مقوى بالزجاج

• تصنيف الاشتعال: UL94V-0

• مادة نقاط التلامس: ستانلس ستيل مطلي بالنيكل

• درجة حرارة التشغيل: -40 درجة مئوية إلى +180 درجة مئوية

• نوع التركيب: تركيب من خلال الفتحة على PCB مع 4 دبابيس

• مادة الدبابيس: نحاس أصفر مطلي بالقصدير

• الأبعاد: حوالي 75 مم × 37 مم × 18 مم

• الوزن: حوالي 10-12 جرامًا

محتويات العلبة

• 1 × حامل بطاريات MPD BK-18650-PC4 لخليتين 18650

(ملاحظة: بطاريات 18650 غير مدرجة)
