10 Segment Tri-Color LED Bar Graph – Red Yellow Green 25.5×10.1mm Visual Indicator

Product Description

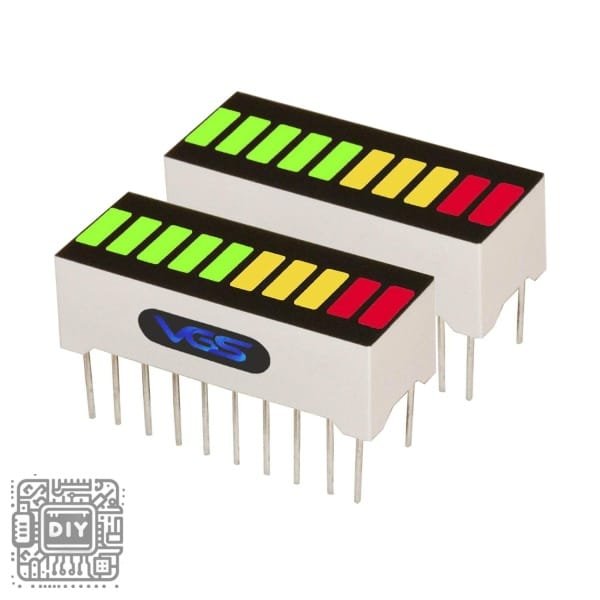

Visualize analog levels and progress with exceptional clarity using the 10 Segment Tri Color LED Bar Graph, a versatile visual indicator that combines red, yellow, and green LEDs in a compact linear array for intuitive level monitoring and status display. This professional-grade bar graph display features ten individual LED segments arranged in a single row, with each segment containing tri-color LED elements that can illuminate in red, yellow (typically achieved by combining red and green), or green colors. The display’s generous 25.5mm × 10.1mm × 7.9mm dimensions provide excellent visibility while maintaining a compact footprint, making it ideal for applications where space-efficient level indication is essential.

The tri-color LED bar graph operates with a common cathode design that simplifies circuit implementation while providing flexible color control. Each of the ten segments can be independently controlled to display different colors, allowing for sophisticated visual feedback such as green for normal levels, yellow for warning conditions, and red for critical or overload situations. The integrated design eliminates the need for multiple single-color displays and complex wiring, providing a clean, professional solution for level indication applications. The bar graph’s linear arrangement and color-coding capabilities enable immediate visual interpretation of levels, thresholds, and status conditions without requiring numeric readouts or complex interfaces.

Key Features

Tri Color Segment Capability

Display red, yellow, or green illumination per segment for intuitive level and status indication.

10 Segment Linear Array

Provide precise level visualization with ten independently controllable LED segments.

Common Cathode Design

Simplify circuit implementation with common ground connection for all segments.

Compact 25.5mm Profile

Deliver excellent visibility in minimal space with efficient 25.5×10.1mm dimensions.

Visual Threshold Indication

Enable immediate status recognition with color-coded segments for different level ranges.

Technical Specifications

• Display Type: 10 Segment Tri-Color LED Bar Graph

• Colors: Red, Yellow, Green (per segment)

• Configuration: Common Cathode

• Dimensions: 25.5mm × 10.1mm × 7.9mm

• Segment Size: 2.0mm × 1.8mm per segment

• Forward Voltage (Red): 1.8-2.2V

• Forward Voltage (Green): 3.0-3.4V

• Forward Current: 20mA per segment (typical)

• Luminous Intensity: 300-600 mcd (depending on color)

• Number of Pins: 21 (10 red anodes, 10 green anodes, 1 common cathode)

• Pin Spacing: 2.54mm (0.1 inch)

• Viewing Angle: 60 degrees

• Mounting: Through-hole DIP package

Package Contents

• 1 × 10 Segment Tri-Color LED Bar Graph

---
