Description

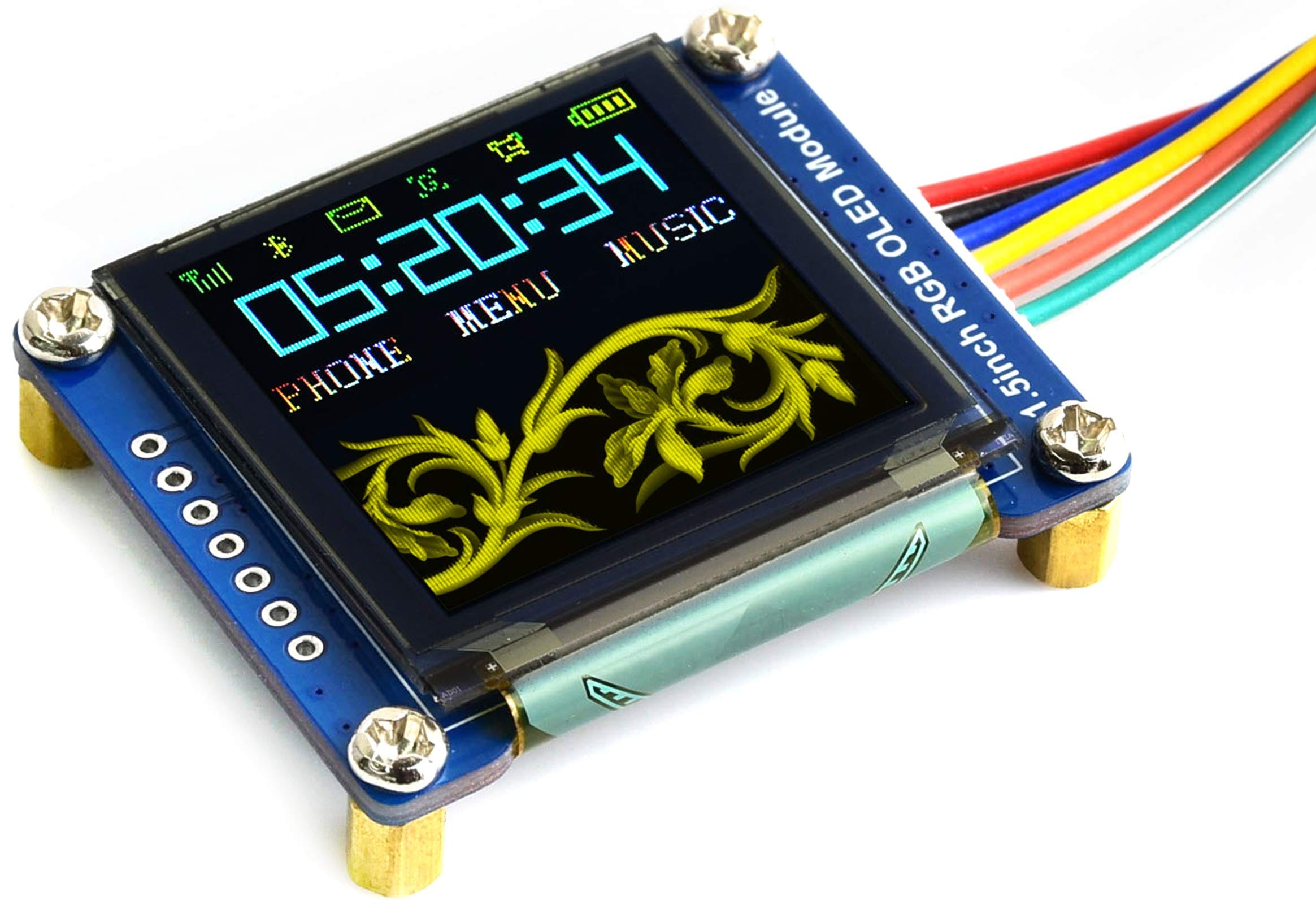

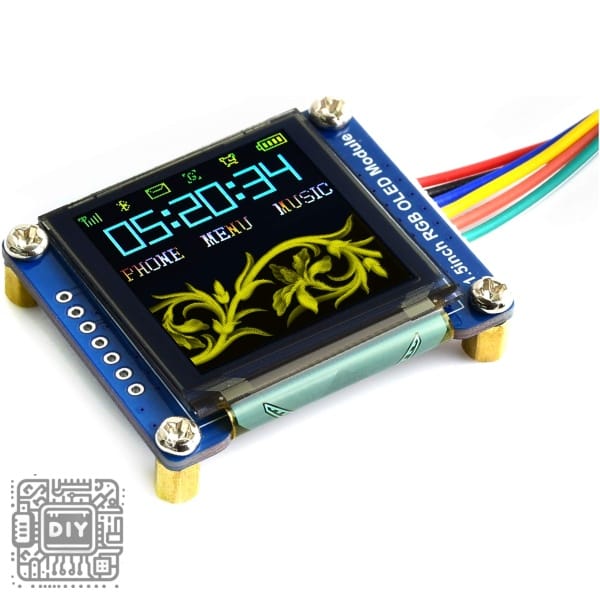

1.5 Inch RGB OLED Display Module 128×128 – 16-bit High Color SPI Small Screen for Raspberry Pi/Arduino/STM32

Add vibrant, high-resolution color graphics to your electronics projects with this 1.5 Inch RGB OLED Display Module, featuring a 128×128 pixel resolution and 16-bit high color depth. This compact yet powerful display delivers stunning visuals with rich, true-to-life colors, making it ideal for user interfaces, dashboards, gaming projects, and any application requiring high-quality graphical output .

The display utilizes an OLED panel that emits its own light, eliminating the need for a backlight and providing exceptional contrast with true blacks, wide viewing angles, and low power consumption . The 16-bit color depth (65,536 colors) ensures smooth gradients and accurate color reproduction for complex graphics, images, and icons . The module communicates via a high-speed SPI interface, enabling fast screen updates essential for animations and dynamic content .

Compatible with a wide range of microcontrollers and single-board computers including Raspberry Pi, Arduino, ESP32, STM32, and other platforms with SPI support, this display is supported by popular libraries such as Adafruit GFX and SSD1351, making integration straightforward for both beginners and advanced users . Whether you’re creating a custom dashboard for your Raspberry Pi, building a graphical interface for an Arduino project, or developing a portable gaming device, this 1.5-inch RGB OLED display provides the perfect balance of size, resolution, and color capability .

Key Features

128×128 High Resolution

Delivers sharp, detailed images with 128×128 pixel resolution, providing ample screen real estate for displaying graphics, icons, text, and sensor data in a compact form factor .

16-Bit High Color Depth

Supports 65,536 colors (16-bit RGB 565), enabling smooth gradients, realistic color reproduction, and vibrant graphics that bring your user interfaces to life .

Self-Emitting OLED Technology

OLED pixels emit their own light, eliminating the need for a backlight. This results in true blacks, excellent contrast ratio, wide viewing angles up to 160 degrees, and lower power consumption compared to traditional LCDs .

High-Speed SPI Interface

Communicates via SPI at high speeds, allowing for rapid screen updates essential for animations, smooth scrolling, and responsive user interfaces .

Full-Color Display

Capable of displaying rich, vibrant colors across the full RGB spectrum, making it suitable for graphical user interfaces, image display, games, and colorful data visualization .

Wide Voltage Compatibility

Operates from 3.3V to 5V DC, making it compatible with both 3.3V systems (Raspberry Pi, ESP32, STM32) and 5V systems (Arduino Uno, Mega, Nano) with onboard level shifting or proper wiring .

Low Power Consumption

OLED technology consumes significantly less power than LCDs, especially when displaying dark images where pixels are turned off, making it ideal for battery-powered and portable applications .

Robust Library Support

Fully compatible with Adafruit GFX and SSD1351 libraries, providing extensive support for drawing shapes, text, images, and complex graphics with minimal coding effort .

Compact and Lightweight

Measuring approximately 32mm x 32mm, this small footprint display is perfect for wearables, handheld devices, and space-constrained projects where every millimeter counts .

Easy Integration

Standard pin header design allows for easy connection to development boards via jumper wires or direct soldering, with clearly labeled pins for simple wiring .

Specifications

Pin Configuration

Note: Some variants may include an 8th pin (optional).

Wiring Diagrams

Arduino Uno / Nano Connection

OLED Module          Arduino Uno
-----------          -----------
VCC        ----->    5V
GND        ----->    GND
SCL        ----->    Pin 13 (SCK)
SDA        ----->    Pin 11 (MOSI)
DC         ----->    Pin 9
RST        ----->    Pin 8
CS         ----->    Pin 10

Raspberry Pi Connection

OLED Module          Raspberry Pi
-----------          ------------
VCC        ----->    3.3V (Pin 1)
GND        ----->    GND (Pin 6)
SCL        ----->    SCLK (Pin 23, GPIO11)
SDA        ----->    MOSI (Pin 19, GPIO10)
DC         ----->    GPIO25 (Pin 22)
RST        ----->    GPIO24 (Pin 18)
CS         ----->    CE0 (Pin 24, GPIO8)

ESP32 Connection

OLED Module          ESP32
-----------          -----
VCC        ----->    3.3V
GND        ----->    GND
SCL        ----->    GPIO18 (VSPI SCK)
SDA        ----->    GPIO23 (VSPI MOSI)
DC         ----->    GPIO17
RST        ----->    GPIO16
CS         ----->    GPIO5

Arduino Code Example (Adafruit SSD1351 Library)

#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1351.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 128

// Define pins
#define CS_PIN    10
#define DC_PIN    9
#define RST_PIN   8

// Create display object
Adafruit_SSD1351 display = Adafruit_SSD1351(SCREEN_WIDTH, SCREEN_HEIGHT, CS_PIN, DC_PIN, RST_PIN);

void setup() {
  Serial.begin(9600);

  // Initialize display
  display.begin();
  display.fillScreen(BLACK);

  // Set text properties
  display.setTextColor(WHITE);
  display.setTextSize(1);

  // Draw shapes and text
  display.fillScreen(BLACK);
  display.setCursor(10, 10);
  display.println("1.5\" OLED");
  display.setCursor(10, 25);
  display.println("128x128 RGB");

  // Draw rectangle
  display.drawRect(10, 40, 50, 30, RED);

  // Draw circle
  display.fillCircle(90, 55, 12, BLUE);

  Serial.println("Display initialized");
}

void loop() {
  // Color cycle example
  for (int i = 0; i < 256; i++) {
    display.fillRect(20, 80, 88, 30, display.Color565(i, 255-i, 128));
    display.setCursor(25, 85);
    display.setTextColor(BLACK);
    display.print("Color: ");
    display.print(i);
    display.display();
    delay(10);
  }
}

Raspberry Pi Python Code Example (Luma.OLED)

from luma.core.interface.serial import spi
from luma.oled.device import ssd1351
from PIL import Image, ImageDraw, ImageFont

# Initialize display
serial = spi(device=0, port=0, bus_speed_hz=8000000)
device = ssd1351(serial, width=128, height=128)

# Create image
image = Image.new("RGB", (128, 128), "black")
draw = ImageDraw.Draw(image)

# Draw text
font = ImageFont.load_default()
draw.text((10, 10), "Hello!", fill="white")
draw.text((10, 30), "1.5\" OLED", fill="cyan")
draw.text((10, 50), "128x128 RGB", fill="yellow")

# Draw rectangle
draw.rectangle([(10, 70), (50, 100)], outline="red")

# Display
device.display(image)

Common Applications

• Raspberry Pi status dashboards

• Arduino graphical user interfaces

• ESP32 IoT device displays

• Portable gaming devices

• Wearable electronics

• Sensor data visualization

• Smart home control panels

• Digital photo frames

• Menu and selection screens

• Educational electronics projects

• Industrial equipment displays

• Custom instrument panels

Package Contents

• 1 x 1.5 Inch RGB OLED Display Module (128×128)

وحدة شاشة OLED ملونة 1.5 بوصة 128×128 – شاشة صغيرة SPI عالية الألوان 16 بت متوافقة مع Raspberry Pi / Arduino / STM32

أضف رسومات ملونة عالية الدقة إلى مشاريعك الإلكترونية باستخدام وحدة شاشة OLED الملونة 1.5 بوصة، التي تتميز بدقة 128 × 128 بكسل وعمق ألوان 16 بت. توفر هذه الشاشة المدمجة والقوية صورًا مذهلة بألوان غنية وواقعية، مما يجعلها مثالية لواجهات المستخدم ولوحات التحكم ومشاريع الألعاب وأي تطبيق يتطلب مخرجات رسومية عالية الجودة .

تستخدم الشاشة لوحة OLED تنبعث منها الضوء الخاص بها، مما يلغي الحاجة إلى إضاءة خلفية ويوفر تباينًا استثنائيًا مع درجات أسود حقيقية وزوايا رؤية واسعة واستهلاك طاقة منخفض . يضمن عمق الألوان 16 بت انتقالات سلسة للألوان ودقة في إعادة إنتاج الألوان للرسومات المعقدة والصور والأيقونات . تتواصل الوحدة عبر واجهة SPI عالية السرعة، مما يتيح تحديثات شاشة سريعة ضرورية للرسوم المتحركة والمحتوى الديناميكي .

متوافقة مع مجموعة واسعة من المتحكمات الدقيقة وأجهزة الكمبيوتر أحادية اللوحة بما في ذلك Raspberry Pi و Arduino و ESP32 و STM32 وغيرها من المنصات التي تدعم SPI، هذه الشاشة مدعومة بمكتبات شائعة مثل Adafruit GFX و SSD1351، مما يجعل التكامل مباشرًا لكل من المبتدئين والمستخدمين المتقدمين . سواء كنت تصنع لوحة تحكم مخصصة لـ Raspberry Pi أو تبني واجهة رسومية لمشروع Arduino أو تطور جهاز ألعاب محمول، فإن شاشة OLED الملونة 1.5 بوصة هذه توفر التوازن المثالي بين الحجم والدقة وقدرات الألوان .

المميزات الرئيسية

دقة عالية 128×128

توفر صورًا حادة ومفصلة بدقة 128 × 128 بكسل، مما يوفر مساحة شاشة كافية لعرض الرسومات والأيقونات والنصوص وبيانات المستشعر في شكل مضغوط .

عمق ألوان عالي 16 بت

تدعم 65,536 لونًا، مما يتيح انتقالات سلسة للألوان وإعادة إنتاج ألوان واقعية ورسومات نابضة بالحياة تضفي الحياة على واجهات المستخدم الخاصة بك .

تقنية OLED ذاتية الانبعاث

تنبعث بكسلات OLED من الضوء الخاص بها، مما يلغي الحاجة إلى إضاءة خلفية. هذا يؤدي إلى درجات أسود حقيقية ونسبة تباين ممتازة وزوايا رؤية واسعة تصل إلى 160 درجة واستهلاك طاقة أقل مقارنة بشاشات LCD التقليدية .

واجهة SPI عالية السرعة

تتواصل عبر SPI بسرعات عالية، مما يسمح بتحديثات شاشة سريعة ضرورية للرسوم المتحركة والتمرير السلس وواجهات المستخدم سريعة الاستجابة .

شاشة كاملة الألوان

قادرة على عرض ألوان غنية ونابضة بالحياة عبر طيف RGB الكامل، مما يجعلها مناسبة لواجهات المستخدم الرسومية وعرض الصور والألعاب وتصور البيانات الملونة .

توافق جهد واسع

تعمل من 3.3 فولت إلى 5 فولت تيار مستمر، مما يجعلها متوافقة مع كل من أنظمة 3.3 فولت وأنظمة 5 فولت مع تحويل مستوى مناسب .

استهلاك طاقة منخفض

تستهلك تقنية OLED طاقة أقل بكثير من شاشات LCD، خاصة عند عرض صور داكنة حيث يتم إيقاف تشغيل البكسلات، مما يجعلها مثالية للتطبيقات التي تعمل بالبطارية والمحمولة .

دعم مكتبي قوي

متوافقة بالكامل مع مكتبات Adafruit GFX و SSD1351، مما يوفر دعمًا واسعًا لرسم الأشكال والنصوص والصور والرسومات المعقدة بأقل جهد في البرمجة .

مدمجة وخفيفة الوزن

بأبعاد حوالي 32 مم × 32 مم، شاشة صغيرة الحجم مثالية للأجهزة القابلة للارتداء والأجهزة المحمولة والمشاريع محدودة المساحة .

تكامل سهل

تصميم رأس دبابيس قياسي يسمح بسهولة التوصيل بلوحات التطوير عبر أسلاك توصيل أو لحام مباشر، مع دبابيس محددة بوضوح لتوصيل بسيط .

المواصفات الفنية

تكوين الدبابيس

التطبيقات الشائعة

• لوحات تحكم Raspberry Pi

• واجهات مستخدم رسومية لـ Arduino

• شاشات أجهزة إنترنت الأشياء

• أجهزة ألعاب محمولة

• الإلكترونيات القابلة للارتداء

• تصور بيانات المستشعرات

• لوحات التحكم المنزلية الذكية

• شاشات القوائم والاختيار

• مشاريع الإلكترونيات التعليمية

• شاشات المعدات الصناعية

محتويات العلبة

• 1 × وحدة شاشة OLED ملونة 1.5 بوصة 128×128
